Ввод символов с использованием геометрических построений


Пред.		След.

	Примечание
	Ввод объектов с использованием геометрических построений может производиться как по проекции так и по сфероиду в зависимости от выбранной опции. По умолчанию ввод производится по сфероиду.

Геометрические построения можно использовать для ввода как простых так и типовых символов. Ввод символа заключается в его предварительном выборе и затем установки в указанной точке. Точка фиксируется в зависимости от выбранного пункта контекстного меню. Например, по введенным координатам, на расстоянии от указанной точки, вдоль выбранной линии и др.

Чтобы вводить символы с использованием геометрических построений надо:

Для ввода простого символа. Если ранее вводились типовые объекты, нажмите на панели редактирования кнопку и выберите в меню пункт Примитивы. В противном случае и так же, если редактируемый слой не содержит типовых объектов, данный пункт выполнять не надо.

Нажмите на панели инструментов кнопку и если символ уже существует, то из открывающегося списка символ выберите его (см. Рисунок 355, «Диалоговое окно выбора символа»), если символа нет, то нажмите кнопку Новый и создайте символ. В строке размер задайте размер вводимого символа. Поскольку размеры символов из библиотеки символов задаются в относительных единицах (пикселях), то заранее неизвестно, какого размера они будут на той или иной карте, так как слой может создаваться для масштабов области, города, квартала, помещения. Чем больше значение коэффициента, тем крупнее будут выглядеть символы на карте (при одном и том же масштабе карты). Если у символа цвет узора задан как авто, то необходимо дополнительно цвет выбрать из списка цвет. Если цвет узора уже был указан при создании символа, то этого делать не надо.

Нажмите кнопку , кнопка примет нажатое состояние. Система перейдет в режим ввода символов.

Для ввода типового символа. Нажмите на панели инструментов кнопку , в открывшемся меню типовых объектов выберите нужный объект.
Далее используйте контекстное меню, вызываемое нажатием правой клавишей мыши в области активной карты:

Рисунок 359. Контекстное меню

	Предупреждение
При работе с контекстным меню есть определенные правила: При работе с линией (параллельно, на расстоянии, перпендикулярно и прочее). В том случае, когда линия находится в активном слое, то она указывается щелчком левой кнопки мыши. Если же она находится в неактивном слое, то при указании (щелчке левой кнопки мыши) необходимо удерживать клавишу Ctrl. При работе с точкой (на расстоянии от заданной точки, направление через точку, и другие). Точка может быть как произвольно указана на карте, так и «притянута» к одному из узлов или точек перелома объекта карты или вводимой линии. Точка указывается щелчком левой кнопки мыши. Если необходимо привязаться к одному из узлов или точек перелома объекта карты, находящемуся не в активном слое, тогда при указании точки необходимо удерживать клавиши Ctrl+Shift, если в активном то придерживая Ctrl.

Предупреждение

При работе с контекстным меню есть определенные правила:

При работе с линией (параллельно, на расстоянии, перпендикулярно и прочее). В том случае, когда линия находится в активном слое, то она указывается щелчком левой кнопки мыши. Если же она находится в неактивном слое, то при указании (щелчке левой кнопки мыши) необходимо удерживать клавишу Ctrl.
При работе с точкой (на расстоянии от заданной точки, направление через точку, и другие). Точка может быть как произвольно указана на карте, так и «притянута» к одному из узлов или точек перелома объекта карты или вводимой линии. Точка указывается щелчком левой кнопки мыши. Если необходимо привязаться к одному из узлов или точек перелома объекта карты, находящемуся не в активном слое, тогда при указании точки необходимо удерживать клавиши Ctrl+Shift, если в активном то придерживая Ctrl.

В зависимости от этапа ввода линии содержание контекстного меню может меняться.

Задать координаты - вызывает окно введения координат для точки привязки символа. Окно появляется с координатами 0;0, сотрите их, и введите с клавиатуры новые координаты. Координаты вводятся или в метрах (X, Y) или в градусах (Широта, Долгота). Параметры отображения указываются в настройках карты.

Рисунок 360. Диалоговое окно введения координат точки

После нажатия кнопки ОК произойдет установка символа в указанную точку. Кнопка Отмена закроет окно введения координат.
На расстоянии от точки. После выбора данного пункта необходимо указать ка карте точку от которой будет рассчитываться расстояние. Далее в появившемся окне ввести расстояние, оно задается в метрах.

Рисунок 361. Диалоговое окно задания расстояния

После нажатия кнопки ОК вокруг указанной точки появится круг, с «бегающей» на нем точкой. Сделайте щелчок левой кнопкой мыши для ее фиксации и установки символа.

Если до фиксации «бегающей» точки щелкнуть правой кнопкой мыши, то появится новое контекстное меню, которое позволяет задать дополнительные параметры.

Рисунок 362. Дополнительное контекстное меню
- Отменить - отменяет введение точки.
- Вдоль линии - после выбора данной опции курсор примет вид стрелки с двумя параллельными полосами и левой кнопкой мыши надо указать вдоль какой линии будет проходить точка. Указанная линия должна пересекать построенную окружность вокруг указанной точки.
- Направление через точку - позволяет указать через какую точку будет проходить линия пересечения с ранее построенной окружностью.
- На расстоянии от второй точки - после выбора данного пункта необходимо указать вторую точку, вокруг которой будет построена окружность с указанным радиусом. Необходимым условием является пересечение окружностей. Если они не будут пересекаться, то надо заново указать точку и расстояние от нее. После пересечения окружностей для установки символа выберите одну из точек пересечения.
Вдоль линии - после выбора данной опции укажите левой кнопкой мыши, вдоль какого отрезка объекта карты надо закрепить точку. После чего на вдоль указанной линии появится линия с «бегающей» точкой, сделав щелчок левой кнопкой мыши на ней будет установлен символ. До фиксации токи щелчком правой кнопкой мыши можно вызвать контекстное меню:

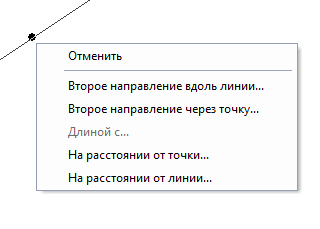

Рисунок 363. Контекстное меню
- Второе направление вдоль линии - позволяет щелчком левой кнопки мыши задать вдоль какого отрезка объекта карты будет расположена вторая направляющая линия, тогда точка установки символа будет находиться на пересечении этих двух линий.
- Второе направление через точку - дает возможность указать точку, через которую будет проходить вторая направляющая линия. Вторая линия фиксируется щелчком левой кнопкой мыши, точка установки символа будет на пересечении линий. Если до фиксации линии сделать щелчок правой кнопкой мыши, то появится дополнительное контекстное меню:

  Рисунок 364. Контекстное меню
  - Задать угол - вызывает диалоговое окно задания угла для направляющей линии.
  - Параллельно - дает возможность указать параллельно какому отрезку объекта карты будет направлена линия.
  - Перпендикулярно - позволяет указать, перпендикулярно какому отрезку объекта карты направлена линия.
  - Под углом к - при выборе данной опции сначала надо левой кнопкой мыши указать под углом к какому отрезку объекта будет расположена направляющая линия, а затем в появившемся окне задать угол. После этого выбрать точку пересечения линий для установки символа.
На расстоянии от линии - после выбора данной опции левой кнопкой мыши укажите линию, на расстоянии от которой надо установить символ. Далее в появившемся окошке введите расстояние, нажмите кнопку ОК. Появится линия с «бегающей» точкой на указанном расстоянии. Щелчком левой кнопкой мыши в точке установите символ. Если до установки символа сделать щелчок правой кнопкой мыши, то появится контекстное меню, изображенное на рисунке Рисунок 363, «Контекстное меню».
Направление через точку - после выбора данного пункта необходимо указать точку чрез которую будет проведена линия, фиксация линии производится щелчком левой кнопки мыши. После фиксации на ней появится «бегающая» точка, выбрав которую будет установлен символ. Если до фиксации линии сделать щелчок правой кнопкой мыши то появится контекстное меню, изображенное на рисунке Рисунок 364, «Контекстное меню».
