Ввод полилинии (ломаной) по дуге
При воде как простой так и типовой ломаной возможно ввести часть объекта в виде дуги.
Дуга полилинии представляет собой множество точек перелома (узлов) на полуокружности. На
рисунке далее показаны две ломаные с дугами. Сверху располагается простая ломаная
(примитив) а снизу типовой участок сети. Для наглядности на линиях отображены точки
перелома (включен режим отображения
узлов-
).

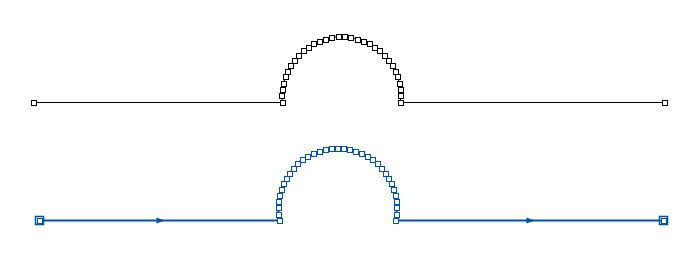

Рисунок 326. Ломаные с частью линии в виде дуги
Для ввода линии с дугой:
-
В режиме ввода простой или типовой линии подведите курсор к первой точке дуги и сделайте щелчок левой кнопкой мыши. Затем сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт .
-
Подведите курсор к месту, где должна стоять последняя точка дуги и сделайте щелчок левой кнопкой мыши.
-
Перемещая курсор растяните сегмент дуги до нужных размеров, для завершения процесса рисования дуги ломаной сделайте щелчок левой кнопкой мыши. Дуга будет зафиксирована.
-
Продолжайте ввод ломаной или завершите ее двойным щелчком левой кнопкой мыши.
Рисунок 327. Ввод ломаной с частью линии в виде дуги
