Ввод типовой полилинии (ломаной) с клавиатуры


Пред.		След.

	Примечание
	Ввод ломаной может производиться как по проекции так и по сфероиду в зависимости от выбранной опции.

	Примечание
	Для того, чтобы вводить типовые объекты необходимо предварительно их создать в структуре слоя!

Ввод полилинии с клавиатуры производится с использованием панели Свойства, для открытия панели выберите меню Окно|Свойства или нажмите на панели инструментов кнопку Свойства .

Если ломаную уже начали вводить с помощью мыши, то процесс ввода отображается в таблице на этой панели.

Каждая строка таблицы содержит информацию об одной из точек вводимой ломаной.

В первой колонке таблицы записывается порядковый номер точки. В следующих двух колонках - координаты точки, они могут отображаться или в метрах (X, Y) или в градусах (Широта, Долгота). Параметры отображения указываются в настройках карты.

Колонка Длина содержит длину отрезка ломаной из предыдущей точки к текущей. Последняя колонка Азимут/Угол(в зависимости от настройки) содержит значение азимута/угла, измеряемого из точки предшествующей текущей.

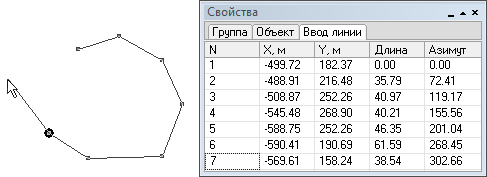

Рисунок 325. Способы ввода ломаной

Для ввода типового линейного объекта:

Сделайте слой редактируемым.
В том случае, если ранее вводились типовые объекты, нажмите на панели редактирования кнопку и выберите в меню пункт Примитивы. В противном случае, и так же если редактируемый слой не содержит типовых объектов, то данный пункт выполнять не надо.
Далее ввод линии аналогичен вводу простой линии с клавиатуры.

Отличия относятся только к линейным объектам, являющимся участками, подробней о вводе сети можно узнать в разделе «Ввод объектов сети».

	Важно
	Если линейный типовой объект является участком, то ломаная обязательно должна начинаться и заканчиваться типовым символьным объектом, подробнее можно узнать в разделе Слой инженерной сети.

	Примечание
	В процессе ввода ломаной можно накладывать дополнительные условия.
