Технологические схемы газовых сетей, путь от ручного труда к автоматизации с модулем «Технологические схемы»
Опыт ООО «Газпром газораспределение Йошкар-Ола» по использованию ZuluGaz 2021, модуль «Технологические схемы».
С 2008 года в нашем Обществе активно используется геоинформационная система (ГИС) на базе ZuluGIS. За этот период мы приобрели ряд продуктов: «Поверочный газовый расчет», «Пьезометрические графики», «Веб-службы ZuluServer» и «Коммутационные задачи». Эти решения стали неотъемлемой частью производственных процессов.
До сентября 2024 года технологические схемы создавались вручную, что занимало огромное количество рабочего времени. Например, на выполнение одной из самых сложных схем сотрудникам ООО «Газпром газораспределение Йошкар-Ола» требовалось около полутора месяцев. Однако ситуация изменилась после того, как ООО «Межрегионгаз» поставили условие, исключающие возможность ручного выполнения схем. В результате мы приобрели модуль «Технологические схемы».
Преимущества модуля «Технологические схемы»
Внедрение нового модуля стало настоящим прорывом. Время выполнения схемы сократилось с полутора месяцев до нескольких часов: от 5 минут до 4 часов в зависимости от сложности. Теперь создание схем стало задачей одного сотрудника, а результат превосходит ожидания.
Ранее, в 2023 году, мы тестировали этот модуль, высказали разработчикам свои предложения. За прошедший год разработчики доработали функционал, и теперь мы получили инструмент, полностью соответствующий нашим ожиданиям.
Среди ключевых преимуществ модуля можно выделить:
- Автоматическое формирование схем от одной или нескольких закольцованных газораспределительных станций (ГРС).

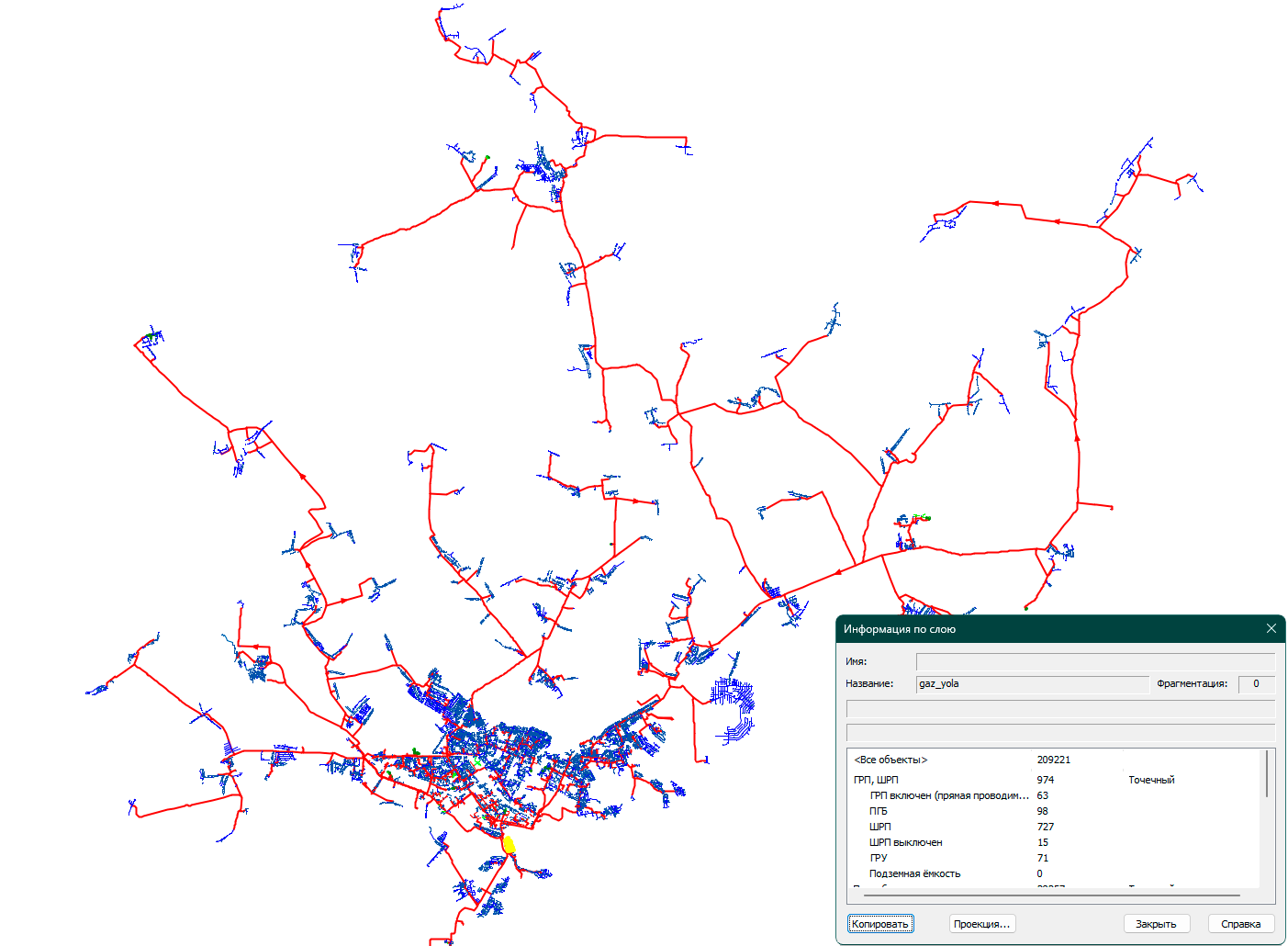

- Простую конвертацию данных из основной карты в технологические схемы.
- Формирование схем от одной или нескольких закольцованных ГРС.
- Значительное сокращение времени на создание и внесение изменений в схемы.
Благодаря этим возможностям наши схемы, которые не удавалось утвердить в течение года, были наконец-то приняты вышестоящей организацией.
Особенности работы с модулем
Несмотря на явные преимущества, работа с модулем потребовала учета некоторых особенностей, без которых схему не создать:

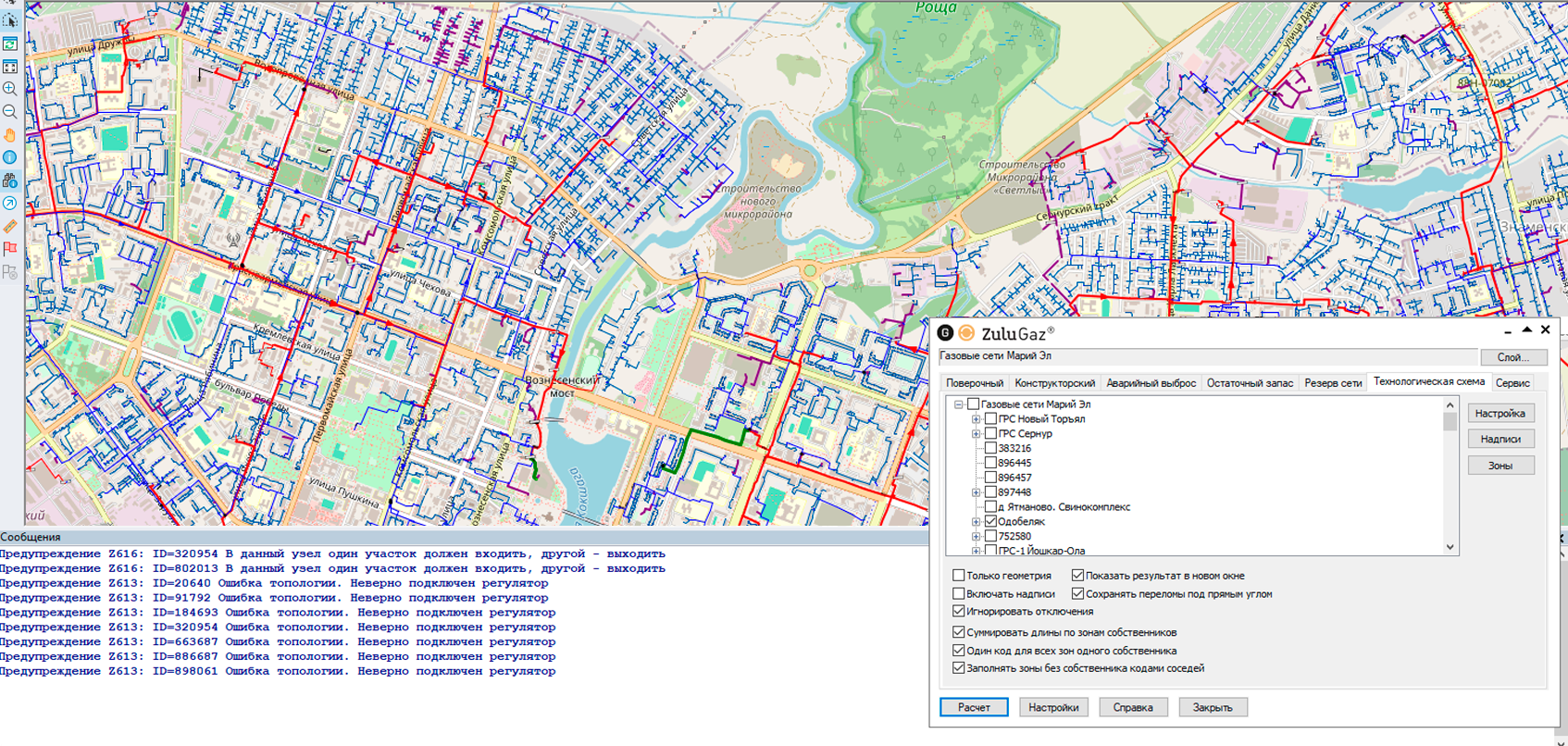

- Соблюдение направлений потока газа на входе и выходе из пунктов редуцирования газа (ПРГ). Проверяется это очень просто, выполнением.
- Угол врезки газопроводов в основной газопровод должен быть не менее 45 градусов, что обусловлено техническими особенностями выполнения врезок, так как врезка в любом случае выполняется седловым отводом (в случае ПЭ трубы) или «стаканом» (в случае стальной трубы) под углом 90 градусов.
- Узлы должны быть связаны максимум с 4 участками.
- Отсутствие наложения символов на несвязанные сети.
- Все элементы сети должны быть связаны с пунктами редуцирования газа (ПРГ).
- Все надписи в слое должны масштабируемыми.
- Балансодержатели должны быть указаны в базе данных участков, в местах их смены.
Эти моменты требуют внимательного подхода. На всем протяжении изучения функционала ПО техническая поддержка ООО «Политерм» продемонстрировала высокую квалификацию и терпение, помогая нам успешно освоить работу с модулем.

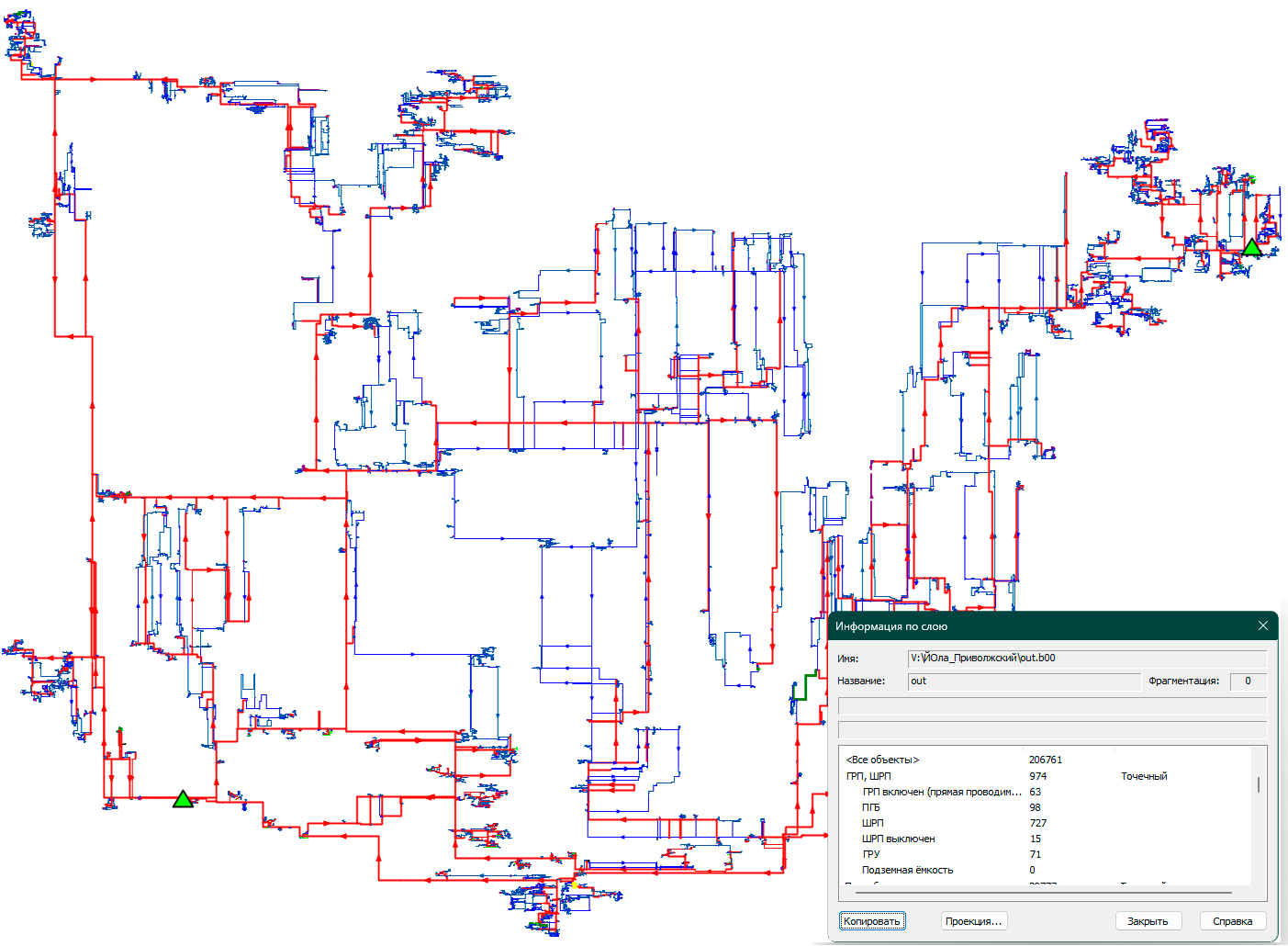

Также стоит отметить особенности оформления схем. При построении схемы происходит генерализация модели: некоторые элементы сети исключаются, однако общая протяженность сохраняется неизменной. На схему автоматически переносятся данные об объектах в виде надписей, а также создаются новые элементы для обозначения смены балансодержателей.

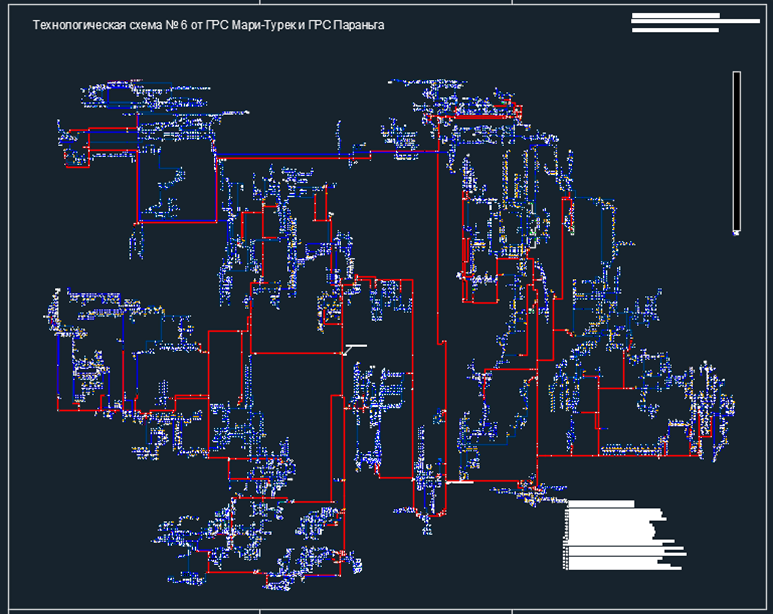

Схема, выполненная с использованием модуля, состоит из тех же элементов, что и схема, выполненная в масштабе на карте. Для соответствия требованиям ГОСТ 70107-2022 мы экспортируем схему в формат DXF. При этом в процессе экспорта применяются те же шаблоны конфигурации экспорта в DXF, позволяющие настроить соответствие между графическими элементами чертежа DXF и слоев ZuluGIS.
Заключение
Мы искренне благодарим коллектив ООО «Политерм» за профессионализм и создание столь важного продукта. Модуль ZuluGaz «Технологические схемы» не только упростил наши рабочие процессы, но и помог нам соответствовать новым требованиям. Это инструмент, который делает производственные и эксплуатационные задачи более доступными и эффективными.
Спасибо за ваш труд и вклад в развитие ГИС для ресурсоснабжающих организаций.
См. так же: Модуль «Построение технологических схем»
