Построение технологических схем
Online справка ZuluThermo «Построение технологических схем»Назначение
На основе существующего слоя тепловой сети можно создать компактную ортогональную схему. Технологическая схема системы теплоснабжения отображается без привязки к местности, но сохраняет топологию сети для решения расчётных и аналитических задач.
Результат построения схемы
Результатом построения схемы является слой геоинформационной системы.
В процессе преобразования объекты технологической схемы располагаются с учётом принципа ортогональности — то есть с углом поворота, кратным 90°. Ориентация осей тепловой сети по сторонам света при этом может не соответствовать фактической.
Построение технологических схем происходит с наследованием идентификаторов (ID) и атрибутов исходной тепловой сети, что позволяет осуществлять поиск объектов по базе.При построении технологической схемы количество элементов сети может уменьшиться, что позволяет сделать схему более компактной. Узлы, связанные с двумя участками (обычно имеющие один вход и выход), могут быть исключены из схемы. В этом случае участки объединяются, а их длины суммируются.

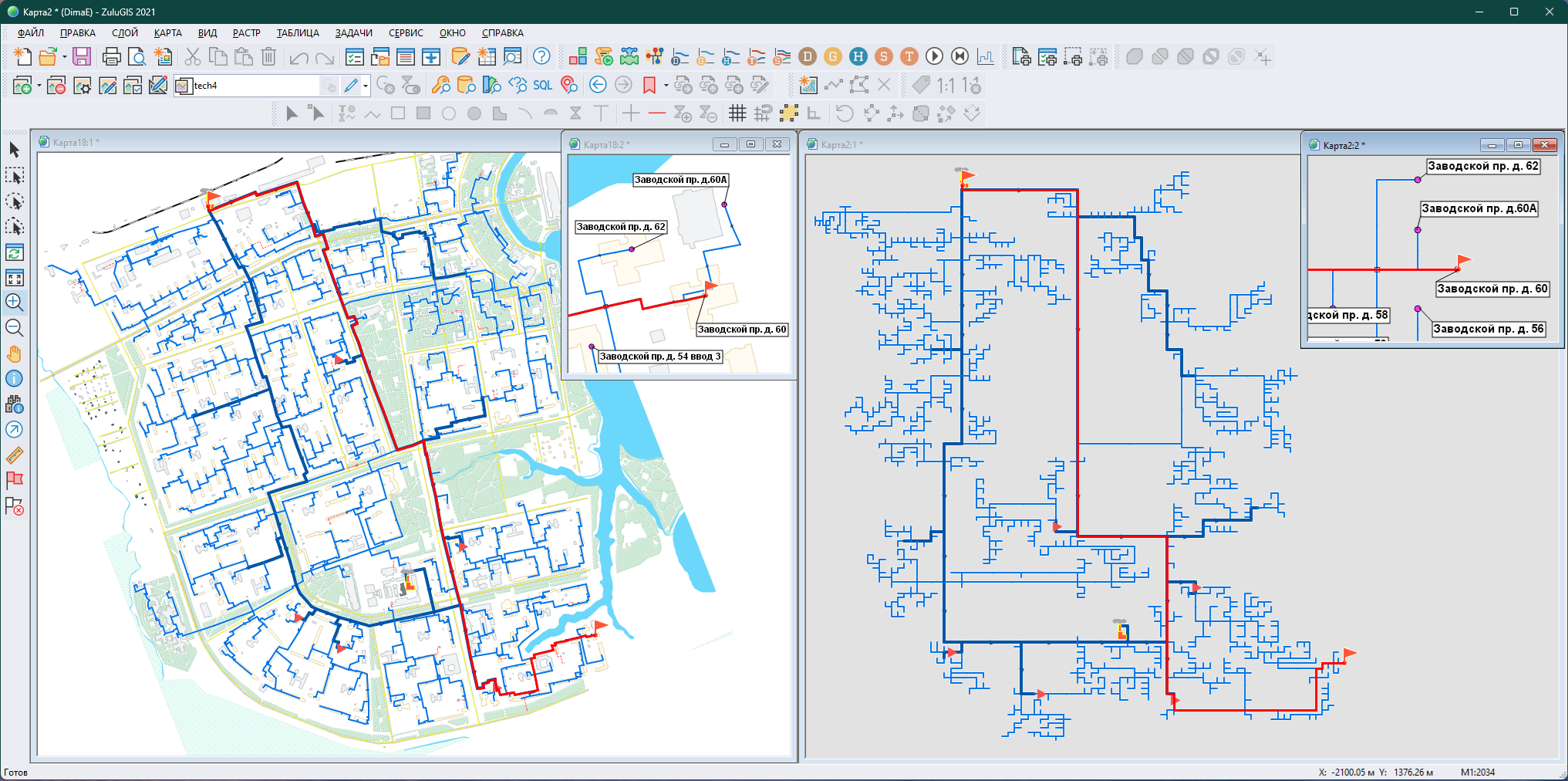

Пример построения технологической схемы
