Конструкторский расчет тепловой сети
Online справка ZuluThermo «Конструкторский расчет»
Цель конструкторского расчета
Определение диаметров трубопроводов тепловой сети.
Расчет можно проводить как для всей сети от одного источника, так и для части сети от заданной точки подключения.
Расчет применим при:
- создании проекта новых тепловых сетей
- реконструкции тепловых сетей
- выдаче разрешений на подключение новых потребителей к тепловой сети
Критерии подбора диаметров
Подобранные диаметры должны обеспечить пропуск расчетных расходов до каждого потребителя.
Критерии при определении диаметров:
- Оптимальная или максимально допустимая скорость на участке.
- Максимальные удельные линейные потери на участке.
- Одновременно оба критерия (и скорость и удельные линейные потери).
- По желанию можно задать максимальный напор в точке подключения.
- По желанию диаметры ряда трубопроводов можно считать фиксированными.
- Соблюдение принципа телескопичности.
- Выбор значений диаметров из созданного пользователем справочника.
Исходные данные для расчета
Расходы на потребителях либо явно задаются по каждому виду нагрузки, либо определяются по расчетным тепловым нагрузкам.Для расчета потребителей с открытым ГВС при задании потребителей нагрузками и долей циркуляции можно выполнять несимметричный подбор диаметров подающего и обратного трубопроводов.
Возможен расчет диаметров с учетом неравномерности потребления ГВС, которая зависит от количества жителей.
Определенным участкам сети диаметры могут быть заданы в явном виде,в любом месте сети(в начале, в середине в конце или в кольце ), таким образом достигается частичный подбор диаметров.
Расходы на обобщенных потребителях задаются в явном виде.

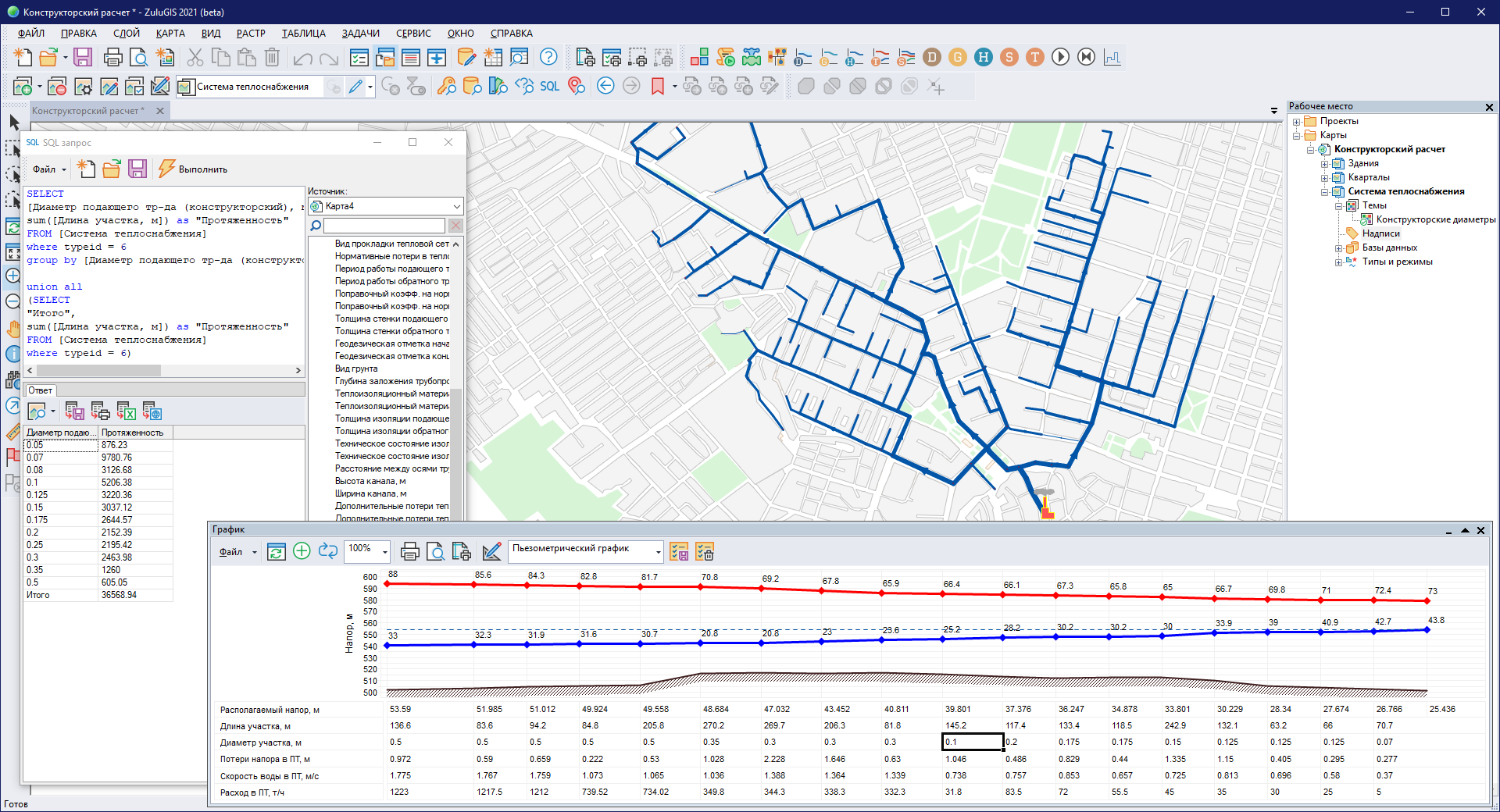

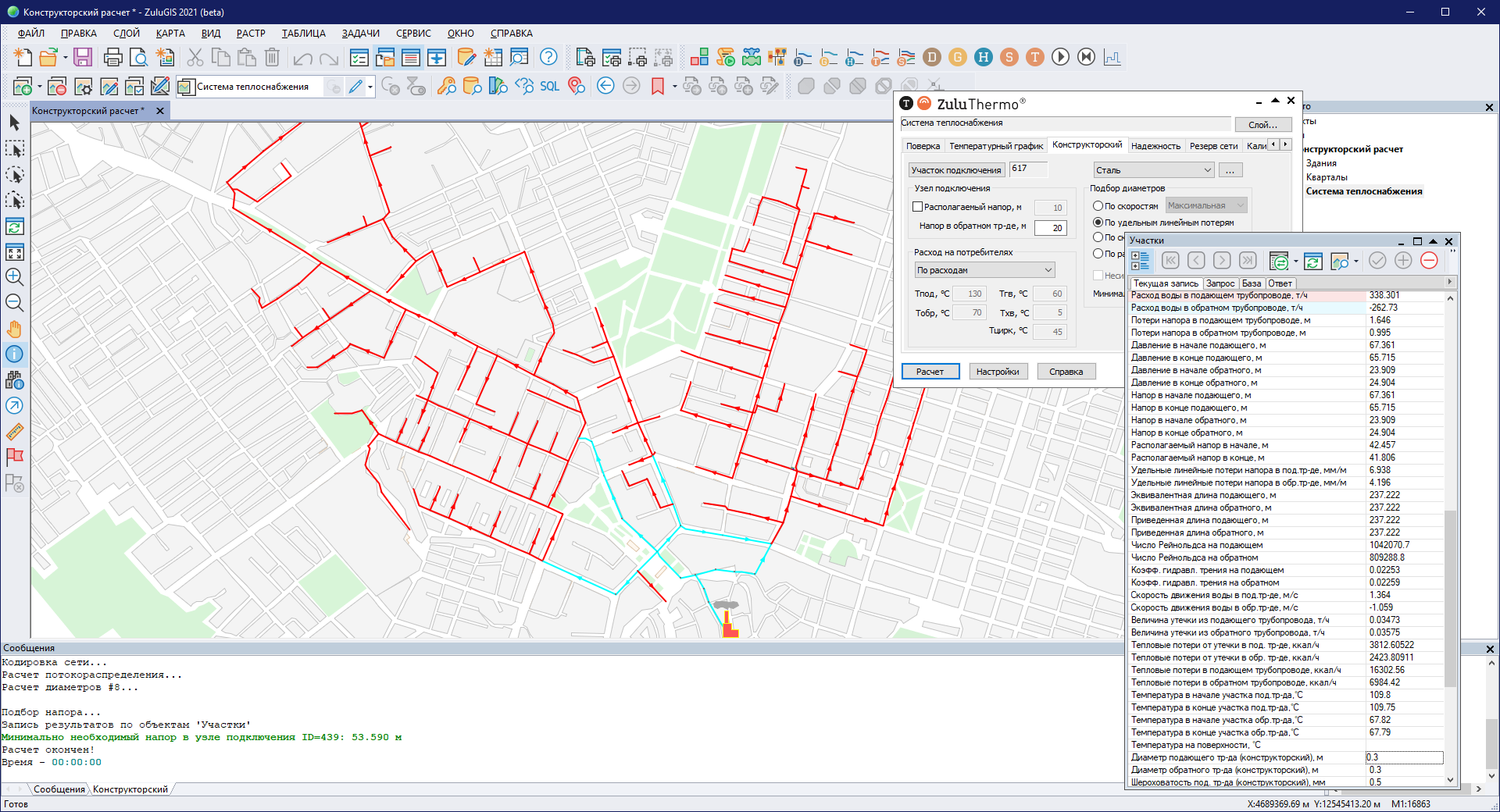

Ниже проиллюстрирован конструкторский расчет магистральных и распределительных сетей. Слева указаны исходные данные для расчета, диаметр сетей выделенные голубым цветом указаны в базе данных и подбираться не будут, на участках красного цвета диаметры подбираются в результате расчета. Справа показана спецификация с подобранными диаметрами, построен график падения давления, а к участкам сети подключена тематическая раскраска, в зависимости от диаметра, чем больше диаметр, тем толще отображается участок.
Результаты конструкторского расчета
- диаметры трубопроводов
- располагаемый напор в точке подключения
- расходы, потери напора и скорости движения воды на участках сети
- давления в каждом узле
