Создание нового шаблона пьезометрического графика

По умолчанию пьезографик строится по стандартному шаблону, со стандартными настройками, но в системе имеется возможность создать новый шаблон с необходимыми параметрами.

Для создания нового шаблона:

  1. Установите курсор в окне выбора шаблона графика и задайте новое имя шаблона . Нажмите кнопку для сохранения нового шаблона;

  2. Нажмите кнопку редактора шаблона и выберите слой редактируемого пьезометрического графика (смотрите Рисунок 290, «Окно выбора слоя»).

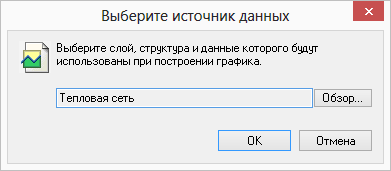

    Окно выбора слоя

    Рисунок 290. Окно выбора слоя


  3. После выбора слоя нажмите ОК.

    [Примечание]Примечание

    По умолчанию указывается тот слой, который является активным в загруженной карте.

После нажатия ОК появится следующее окно:

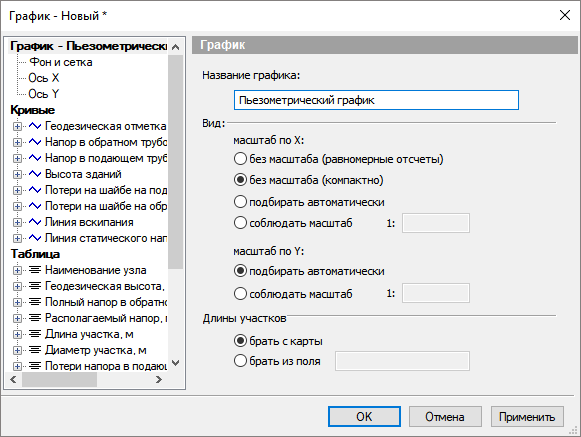

Конструктор пьезометрического графика

Рисунок 291. Конструктор пьезометрического графика


В левой части диалогового окна располагается дерево настроек, которое состоит из трех разделов:

  1. График;

  2. Кривые;

  3. Таблица.
