Установив курсор на заголовок График можно настроить масштабирование графика: масштабировать вручную, автоматически по оси X и Y или вообще не придерживаться масштаба, а использовать равномерные отсчеты. При масштабировании графика выбирается способ определения длины участка- по масштабу с карты или по значению, записанному в поле базы данных по участкам сети. Ниже показан пример графика использующего автоматический подбор масштаба по оси X и Y.

При желании задать масштаб графика вручную необходимо установить маркер напротив строки Соблюдать масштаб и в поле справа ввести с клавиатуры требуемый масштаб, после чего нажать кнопку Применить.

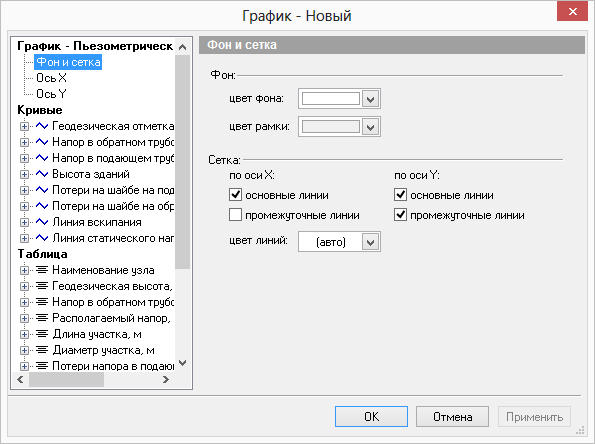

Установив курсор на подзаголовок Фон и сетка, можно задать параметры отображения фона и сетки графика.

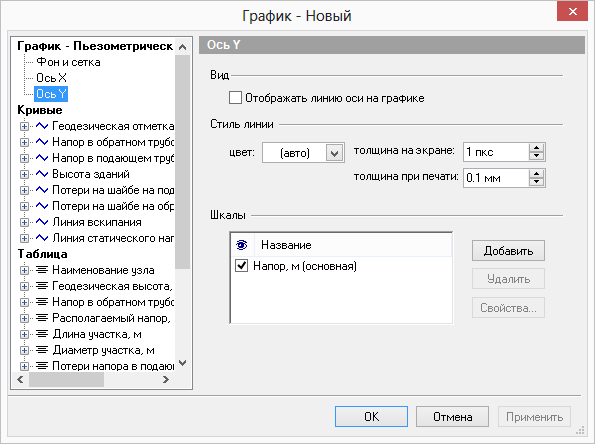

Установив курсор мыши на подзаголовок Ось X или Ось Y можно изменить параметры отображения осей X и Y, такие как: стиль линии отображающей ось, количество и внешний вид делений оси, внешний вид заголовка шкалы.
