Расчет температурного графика


Пред.		След.

Цель расчета температурного графика - определение минимально необходимых температур теплоносителя на выходе из источника (T1), для обеспечения расчетной температуры внутреннего воздуха на заданном потребителе на интервале температур наружного воздуха: от +10°С до расчетной температуры наружного воздуха с шагом 1 °С (диапазон температур можно указать вручную или сделать расчет на одно заданное значение).

В основе расчета температурного графика лежит многократное обращение к поверочному расчету со всеми необходимыми для него исходными данными. Исходные данные, указанные для поверочного расчета используются для расчета температурного графика. На основании модели тепловой сети, посчитанной пользователем поверочным расчетом, происходит и сам расчет температурного графика.

В результате расчета температурного графика, вы можете построить наглядный график и сохранить таблицу с результатами расчета. В таблице с результатами на каждый градус наружного воздуха в расчетном диапазоне записаны значения напора, расхода, температуры подающего и обратного трубопроводов на источнике, температуры на входе и выходе потребителя, на входе в СО, температура внутреннего воздуха на потребителе, относительная тепловая нагрузка на потребителе.

Возможности расчета температурного графика:

Предусмотрена возможность задания температуры полки (минимальной температуры в подающем от источника) и срезки (максимальная температура в подающем от источника) температурного графика.
Опционально можно компенсировать недоотпуск тепловой энергии, увеличением располагаемого напора на источнике и увеличением расхода сетевой воды.
Построение графика в диапазоне температур наружного воздуха, указанным пользователем, или на одно заданное значение температуры наружного воздуха.
Проверка Тгвс - при расчете графика учитывается температура на ГВС, заданная на потребителе. Например, заданной "полке" на панели расчетов 60 °C, а на потребителе указана Температура воды на ГВС, °C = 65 °C, то при включенной опции Проверка Тгвс график будет рассчитываться с учетом температуры на потребителе 65 °C.

Если отключить проверку, то график будет рассчитываться без учета температуры на потребителе и температура "полки" на графике будет равна 60 °C

Возможно построение качественного или качественно-количественного графиков отпуска теплоты:

Для расчета качественного графика отпуска теплоты пользователем указывается конкретный потребитель в слое тепловой сети, именно у этого потребителя должна поддерживаться расчетная температура внутреннего воздуха.

	Подсказка
Желательно выбирать типовой для данной сети потребитель в области центра нагрузки сети. Выбор удаленного от источника потребителя может вызвать перетоп большинства потребителей. Выбор потребителя близко к источнику может вызвать недогрев большинства потребителей.

Подсказка

Желательно выбирать типовой для данной сети потребитель в области центра нагрузки сети.
Выбор удаленного от источника потребителя может вызвать перетоп большинства потребителей.
Выбор потребителя близко к источнику может вызвать недогрев большинства потребителей.

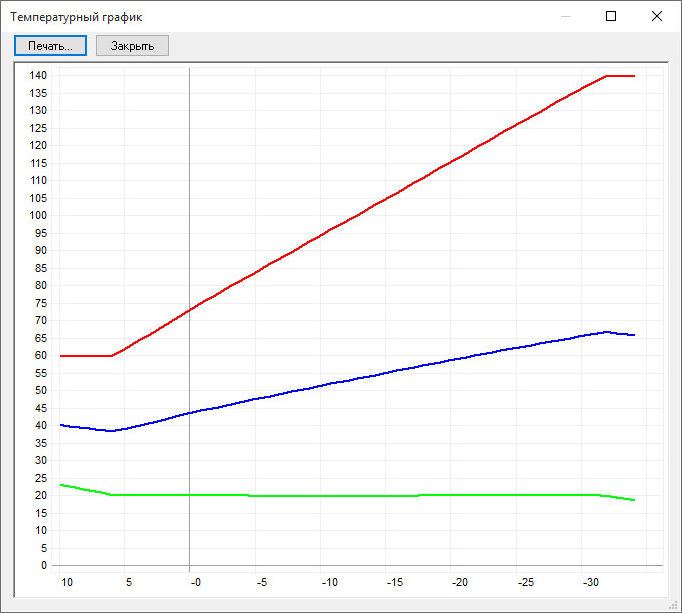

Далее на картинке изображен пример качественного графика отпуска теплоты - при изменении температуры наружного воздуха, гидравлический режим остается постоянным, а изменяется температура на выходе из источника.

Рисунок 1. Пример результата расчета качественного графика отпуска теплоты

Расчет качественно-количественного графика отпуска теплоты заключается в оптимизация параметров источников по минимальной температуре или минимальным затратам на топливо и электроэнергию.

Расчет качественно-количественный график отпуска теплоты производится для тепловых сетей, оборудованных погодным регулированием на систему отопления. Критерием расчета является минимальная температура или минимальные затраты.
