Источник – это символьный объект тепловой сети, моделирующий режим работы котельной или ТЭЦ. В математической модели источник представляется сетевым насосом, создающим располагаемый напор, и подпиточным насосом, определяющим напор в обратном трубопроводе. Внешнее и внутреннее представление источника показано на Рисунок 25, «Слева однолинейное изображение сети, справа – внутреннее представление».

Условное обозначение источника в зависимости от режима работы :

- включен (номер режима — 1)

- отключен (номер режима — 2)

	Внимание
С помощью опции Источник может быть соединен только с одним участков в настройках расчета вы можете запретить изображение источниками с несколькими выходами из него. В таком случае, источник может быть соединен только с несколькими участками! Создавать модель следует таким образом, чтобы из источника выходил только один участок (изобразить коллектор/гребёнку источника), после которого можно изобразить разветвление и далее несколько выходов из источников.

Внимание

С помощью опции Источник может быть соединен только с одним участков в настройках расчета вы можете запретить изображение источниками с несколькими выходами из него.

В таком случае, источник может быть соединен только с несколькими участками! Создавать модель следует таким образом, чтобы из источника выходил только один участок (изобразить коллектор/гребёнку источника), после которого можно изобразить разветвление и далее несколько выходов из источников.

Рисунок 24. Изображение коллектора источника

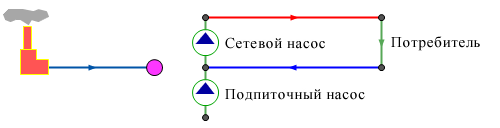

Рисунок 25. Слева однолинейное изображение сети, справа – внутреннее представление

В случае, когда на одну тепловую сеть работает несколько источников, внешнее и внутреннее представление будет иметь вид, показанный на Рисунок 26, «Сверху: однолинейное изображение сети, снизу – внутреннее представление».

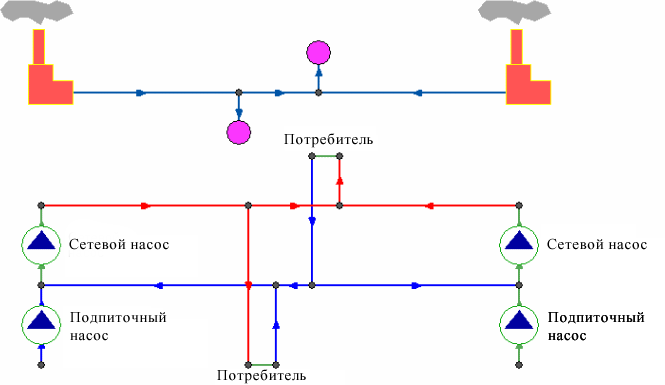

Рисунок 26. Сверху: однолинейное изображение сети, снизу – внутреннее представление

При работе нескольких источников на сеть один из них может выступать в качестве пиковой котельной, в этом случае внешнее и внутреннее представление показано на Рисунок 27, «Сверху: однолинейное изображение сети, снизу – внутреннее представление»

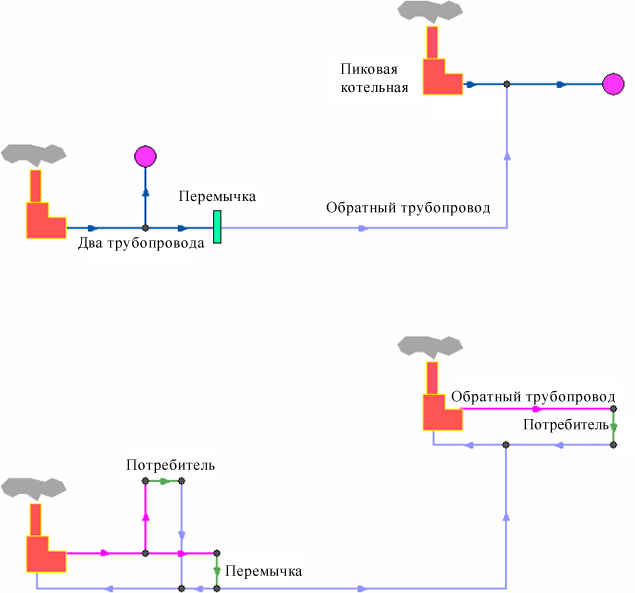

Рисунок 27. Сверху: однолинейное изображение сети, снизу – внутреннее представление

Если в сети один источник, то он поддерживает заданное давление в обратном трубопроводе на входе в источник, заданный располагаемый напор на выходе из источника и заданную температуру теплоносителя. Разница между суммарным расходом в подающих трубопроводах и суммарным расходом в обратных трубопроводах на источнике определяет величину подпитки. Она же равна сумме всех утечек теплоносителя из сети (заданные отборы из узлов, утечки, расход на открытую систему ГВС).

Если на одну сеть работает несколько источников, то в общем случае только на одном из источников с подпиткой можно одновременно поддерживать и давление в обратном трубопроводе и располагаемый напор на выходе. У остальных источников с подпиткой можно поддерживать только давление в обратном трубопроводе. При работе нескольких источников на одну сеть некоторые источники могут не иметь подпитки. На таких источниках давление в обратном трубопроводе не фиксируется и поддерживаться может только располагаемый напор.

Следует отметить, что при работе нескольких источников не при любых исходных данных может существовать решение. Один источник может задавить другой, заданные давления и напоры могут оказаться недостижимы. Это зависит от величины подпитки, от конфигурации сети, от сопротивлений трубопроводов и т.д. В каждом конкретном случае это может показать только расчет.

Графический тип объекта - символьный, относится к объектам инженерных сетей и классифицируется как источник. Уникальный номер (ID) в структуре слоя тепловой сети – ID 1.
