Участок

Участок — это линейный объект, на котором не меняются:

Двухтрубная тепловая сеть изображается в одну линию и может, в зависимости от желания пользователя, соответствовать или не соответствовать стандартному изображению сети по ГОСТ 21-605-82.

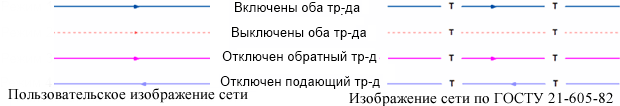

Как любой объект сети, участок имеет разные режимы работы, например, «отключен подающий» или «отключен обратный», смотрите Рисунок 27, «Режимы изображения участка». Эти режимы позволяют смоделировать многотрубные схемы тепловых сетей.

[Внимание]Внимание

Для типового объекта Участок вы можете добавлять новые режимы работы, но только "четвёрками": то есть Включен (2 тр.) - Отключен (2 тр.) - Подающий - Обратный и так далее. Подробнее смотрите раздел «Правила добавления режимов».

Режимы изображения участка

Рисунок 27. Режимы изображения участка

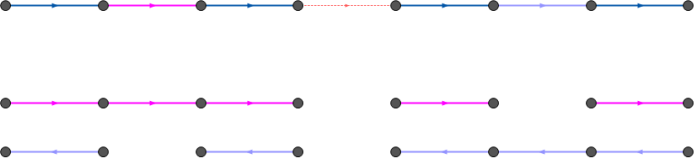

На Рисунок 28, «Пример однолинейного и внутреннего представления» изображена цепочка из участков в однолинейном изображении имеющих разные режимы работы. Ниже, соответствующее ей внутреннее двухлинейное представление этой сети.

Пример однолинейного и внутреннего представления

Рисунок 28. Пример однолинейного и внутреннего представления

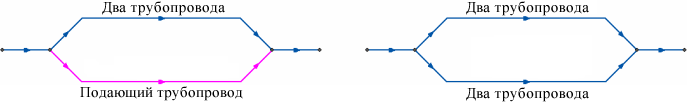

На Рисунок 29, «Изображение трехтрубной и четырехтрубной сети» показано, как можно изобразить трехтрубную сеть, с двумя подающими и одним обратным трубопроводом, а также четырехтрубную систему.

Изображение трехтрубной и четырехтрубной сети

Рисунок 29. Изображение трехтрубной и четырехтрубной сети


[Примечание]Примечание

Участок как тип инженерной сети может выступать в качестве отсекающего устройства. В этом случае его можно использовать для отключения объектов, например, потребителей.

Графический тип объекта- линейный, относится к объектам инженерных сетей и классифицируется как участок, отсекающий. Уникальный номер (ID) в структуре слоя тепловой сети – ID 6.
