Запуск расчета

[Важно]Важно

Прежде чем запускать расчет, внимательно проверьте настройки расчетов.

Чтобы при запуске расчета быстро проверить топологию сети и исходные данные для расчета сразу всех источников, не переходя к более долгому расчету потокораспределений вы можете включить в настройках расчета опцию Только проверка данных на ошибки без расчета.

Для запуска наладочного расчета:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется диалог теплогидравлических расчетов (смотрите Рисунок 155, «Вкладка «Наладка» диалога теплогидравлических расчетов»).

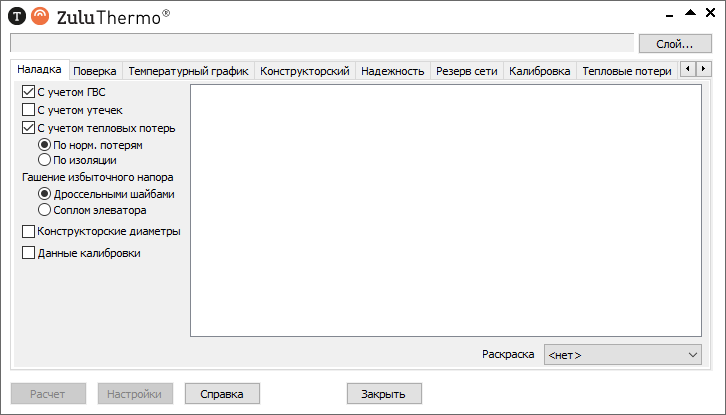

    Вкладка «Наладка» диалога теплогидравлических расчетов

    Рисунок 155. Вкладка «Наладка» диалога теплогидравлических расчетов


  2. Перейдите на вкладку Наладка;

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге (смотрите Рисунок 156, «Окно выбора слоя») и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог;

    Окно выбора слоя

    Рисунок 156. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет и установите флажок напротив соответствующего названия. (смотрите Рисунок 157, «Выбор источника для расчета»)

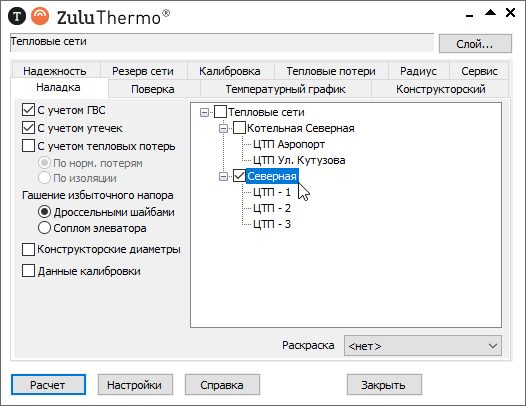

    Выбор источника для расчета

    Рисунок 157. Выбор источника для расчета


  5. В левой части диалогового окна задайте параметры проводимого расчета, установив флажки напротив необходимых параметров:

    • С учетом ГВС — учитывать или не учитывать открытое ГВС в наладочном расчете.

    • С учетом утечек — проводить ли расчет с учетом нормативных утечек в тепловой сети; доля нормативных утечек указывается в настройках расчета на вкладке «Настройка расчета утечек».

    • С учетом тепловых потерь — проводить ли расчет с учетом тепловых потерь. Дополнительно требуется выбрать способ расчета тепловых потерь:

    • Гашение избыточного напора с помощью дроссельных шайб или сопла элеватора — переключатель для выбора способа гашения избыточного напора в элеваторных схемах:

      • Дроссельными шайбами — наладочный расчет будет стараться погасить весь избыточный напор дроссельной шайбой.

      • Соплом элеватора — наладочный расчет будет стараться весь избыточный напор соплом элеватора. По умолчанию установлено значение 2, это значит, что соплом элеватора будет погашен напор, в два раза превышающий минимально необходимый. Вы можете изменить его в настройках расчета.

    • Конструкторские диаметры — позволяет провести наладочный расчет, используя результаты конструкторского расчета. Используются диаметры указанные в полях: Drek_pod (Диаметр подающего тр-да (конструкторский), м) и Drek_obr (Диаметр обратного тр-да (конструкторский), м).

    • Данные калибровки — при включении данной опции расчет будет проводиться, используя поля результаты калибровки.

  6. Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление об ошибке Рисунок 158, «Ошибка при запуске расчета» (красным цветом). Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если Вы впишете диаметр участка более 1.4 м, то программа выдаст ошибку.

Ошибка при запуске расчета

Рисунок 158. Ошибка при запуске расчета


  1. Окно Сообщения

  2. Сообщение об ошибке

  3. Окно базы данных объекта, у которого обнаружена ошибка

  4. Поле базы данных с ошибочным значением

  5. Объект с ошибкой в данных

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результаты расчета в таблицы для каждого типа объекта тепловой сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения. В случае ошибок они в протоколе будут выделены красным цветом (более подробно о возможных ошибках Возможные ошибки расчетов).
