Знакомство с панелью расчетов

Перед запуском расчета познакомимся с панелью теплогидравлических расчетов (смотрите Рисунок 154, «Знакомство с панелью расчетов»).

Знакомство с панелью расчетов

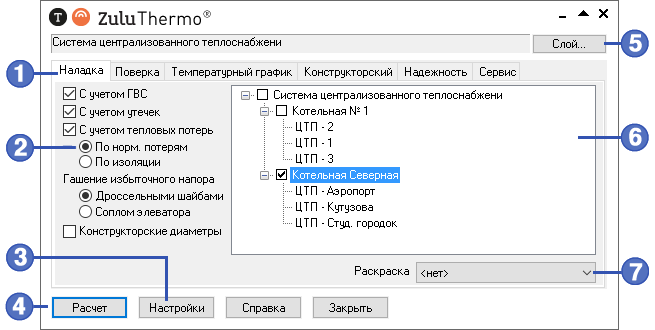

Рисунок 154. Знакомство с панелью расчетов


  1. Вкладка выбора вида расчета.

  2. Выбор параметров расчета.

  3. Кнопка для открытия окна настроек расчетов.

  4. Кнопка запуска расчета.

  5. Кнопка выбора слоя.

  6. Окно выбора источника для расчета.

    [Примечание]Примечание

    По умолчанию источники сортируются по значению поля Наименование источника по возрастанию. В настройках расчета на вкладке Вид вы можете изменить порядок сортировки источников.

  7. Выбор встроенных тематических раскрасок для анализа расчета.
