Расчет годовых нормативных тепловых потерь по ТКП 642-2019 Республики Беларусь

Введение

ZuluThermo позволяет сделать расчет годовых тепловых потерь по методике ТКП 642-2019, утвержденного постановлением Министерства энергетики Республики Беларусь.

Определение нормируемых тепловых потерь осуществляется в следующем порядке:

  • определяются температурные условия, применяемые при проектировании тепловой изоляции для водяных тепловых сетей и сетей горячего водоснабжения (температура теплоносителя определяется в соответствии с ТКП 45-4.02-323, климатические данные по наружному воздуху и расчетной температуре грунта принимаются в соответствии с приложением А ТКП 642-2019);

  • определяются нормы плотности теплового потока (в соответствии с приложениями Б-Г) по отдельным участкам на основании данных о конструктивных характеристиках тепловой сети (способ прокладки, диаметр, вид теплоизоляционного материала, конструкции канала (приложения Д.Е ТКП 642-2019) при проектных температурных условиях работы тепловой сети;

  • определяются часовые нормативные тепловые потери по отдельным участкам при проектных температурных условиях работы тепловой сети с введением значения коэффициента К;

  • нормируемые тепловые потери тепловой сети за расчетный период определяются исходя из часовых нормируемых тепловых потерь при проектных условиях, пересчитанных на средние на средние температурные условия и количество часов в соответствующем расчетном периоде.

Результаты выполненных расчетов могут экспортироваться в MS Excel в виде регламентированных методикой выходным формами: в одной книге с таблицами (листами) К1, К2, К3, К4, К5, К6, К7, К14, К15, К16, К17, К22, К24, К26, К27 ГДЖ, К27 Гкал (согласно ТКП 642-2019).

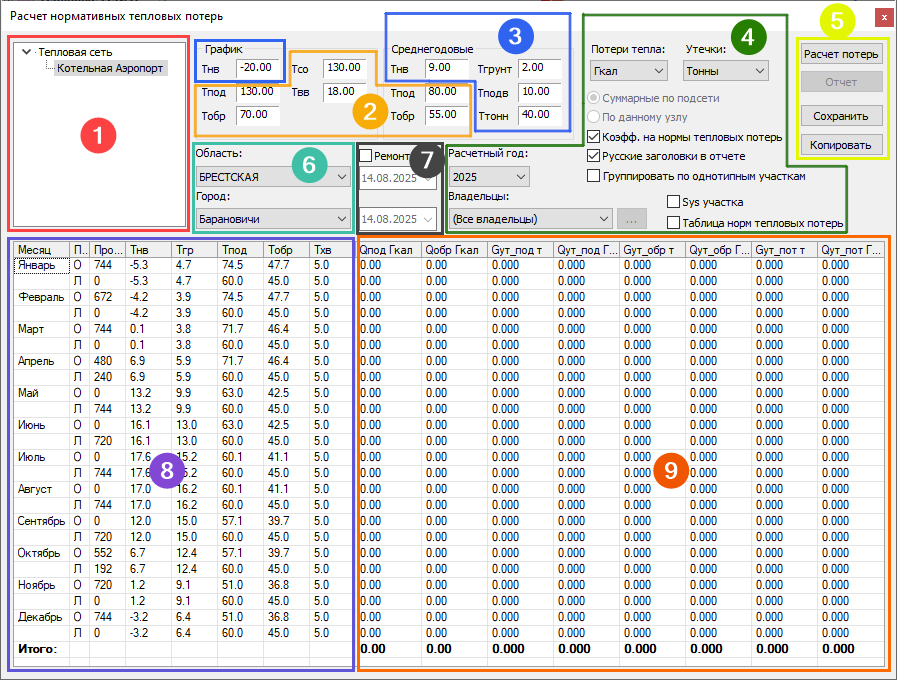

Окно расчета годовых нормативных тепловых потерь

Рисунок 208. Окно расчета годовых нормативных тепловых потерь


Также, все выходные формы можно получить по всем трубопроводам потребителя, по подгруппе потребителей, по группе потребителей и по всем внесённым трубопроводам целиком. Если потребители находятся в разных группах и подгруппах, получить по ним объединенную информацию, можно присвоив указанным потребителям одинаковый признак.

Особенности расчета:

  • (1) ZuluThermo содержит климатические данные и позволяет выбрать Область и Город - в результате будут заполнены продолжительность отопительного/летнего периода и температуры наружного воздуха, грунта и соответствующая температура по температурному графику.

  • (2) Чтобы исключить из годовых потерь период ремонтов - указывается период выполнения работ, эти дни будут исключены из расчета.

  • (3) Дополнительные опции выполнения расчета:

    • Группировать по однотипным участкам - при включении, в отчете (таблице excel) будет происходить объединение участков с одинаковыми характеристиками.

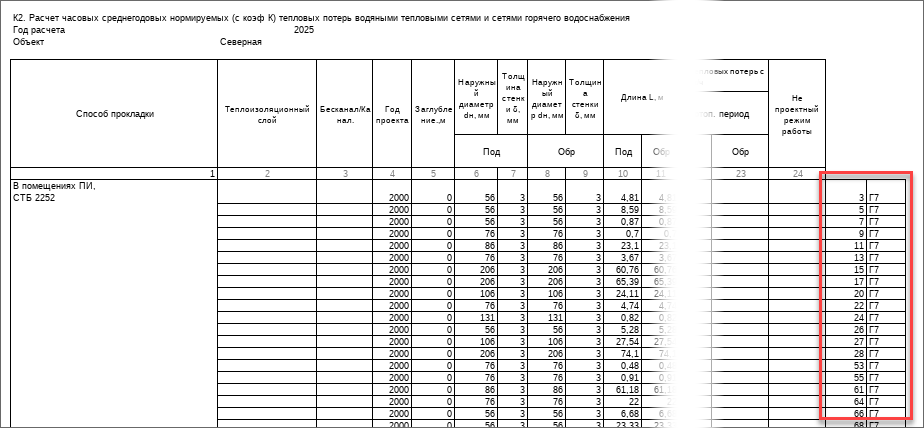

    • Sys - при включении, в отчете (таблице excel) будут дополнительно выведены идентификаторы объектов Sys (ID).

    • Расчетный год - позволяет выбрать расчетный год, за который определяются потери.

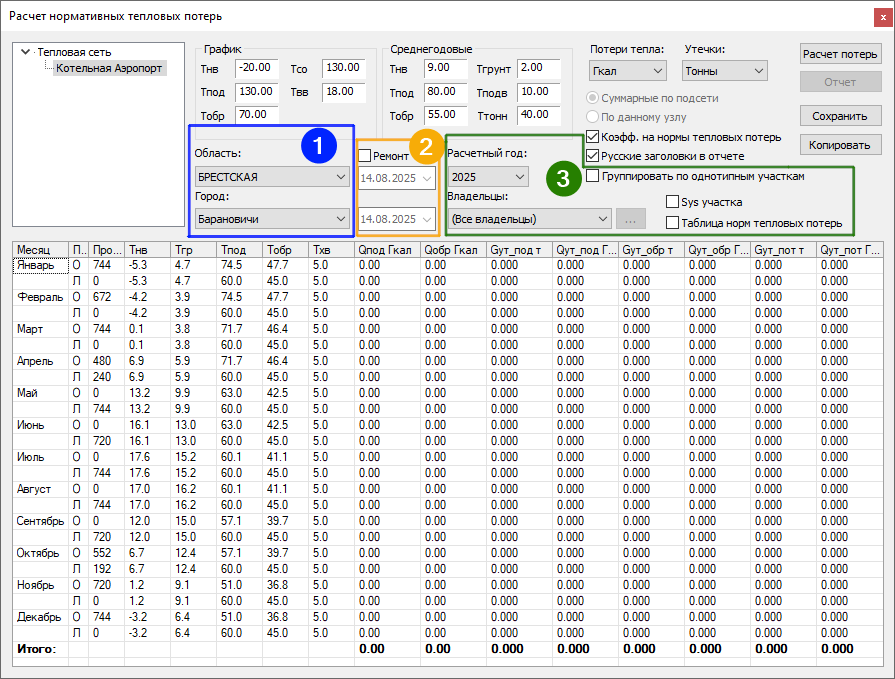

Окно расчета годовых нормативных тепловых потерь

Рисунок 209. Окно расчета годовых нормативных тепловых потерь


Подготовка к запуску расчета годовых нормативных тепловых потерь ТКП 642-2019

Для выполнения расчета годовых тепловых потерь по ТКП 642-2019:

  1. Выбрать в настройках расчета методику для расчета и добавить поля по объектам тепловой сети.

  2. Внести исходные данные по объектам тепловой сети.

  3. Запустить расчет и внести исходные данные в окне расчета годовых тепловых потерь.

Выбор методики расчета ТКП 642-2019 и добавление полей

Перед запуском расчета годовых тепловых потерь для методики Беларусь ТКП 642-2019 необходимо:

  1. В настройках расчета следует выбрать Методику расчета, на основании которой будет проводится расчет Беларусь ТКП 642-2019:

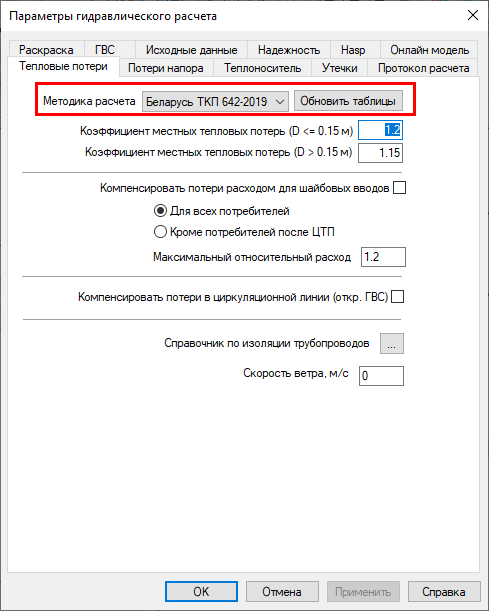

    Окно настроек расчетов

    Рисунок 210. Окно настроек расчетов


  2. Чтобы добавить в таблицы по объектам дополнительные поля для расчета, нажмите кнопку Обновить таблицы. Будут добавлены следующие поля:

    • По потребителям:

      • Тип оборудования, Equip_type с подключенным справочником:

        1. Радиаторы чугунные высотой 1000 мм

        2. Радиаторы чугунные высотой 500 мм

        3. Радиаторы стальные панельные высотой 500 мм

        4. Радиаторы стальные панельные высотой 350 мм

        5. Радиаторы стальные листотрубные, конвекторы

        6. Радиаторы алюминиевые

        7. Трубы чугунные ребристые

        8. Регистры из стальных труб

      • Договорная нагрузка на СО, Гкал/ч, Qso_contract

      • Договорная нагрузка на СВ, Гкал/ч, Qsv_contract

      • Договорная нагрузка на ГВС, Гкал/ч, Qgv_contract

    • По участкам:

      • Дата принятия на баланс, Date_balance

    После добавления полей, внесите исходные данные для расчета.

Исходные данные для расчета годовых нормативных тепловых потерь ТКП 642-2019

[Подсказка]Подсказка

Перед выполнением расчета:

  • Рекомендуем предварительно выполнить поверочный расчет и убедиться, что расчет выполняется без ошибок.

  • Проверьте, что указаны исходные данные, необходимые для расчета.

Для выполнения расчета годовых потерь необходимо указать дополнительные исходные данные по объектам тепловой сети:

Исходные данные по источнику

  1. Среднегодовая температура воды в под. тр-де,°С

  2. Среднегодовая температура воды в обр. тр-де,°С

  3. Среднегодовая температура грунта, °C

  4. Среднегодовая температура наружного воздуха,°С

  5. Среднегодовая температура воздуха в подвалах,°C

  6. Продолжительность работы системы теплоснабжения (1-2)

Исходные данные по потребителю

  1. Тип оборудования

  2. Договорная нагрузка на СО, Гкал/ч

  3. Договорная нагрузка на СВ, Гкал/ч

  4. Договорная нагрузка на ГВС, Гкал/ч

Исходные данные по участкам

Данные по участкам тепловой сети, заносятся в базы данных участков по объектам слоя( Рисунок 201, «Исходные данные по участкам»).

Исходные данные по участкам

Рисунок 211. Исходные данные по участкам


  1. Длина участка, м

  2. Внутренний диаметр подающего трубопровода, м

  3. Внутренний диаметр обратного трубопровода, м

  4. Вид прокладки тепловой сети

  5. Нормативные потери в тепловой сети

  6. Поправочный коэфф. на нормы тепловых потерь для подающего тр-да

  7. Поправочный коэфф. на нормы тепловых потерь для обратного тр-да

  8. Период работы подающего тр-да

  9. Период работы обратного тр-да

  10. Период эксплуатации, лет

  11. Если выбран вид прокладки подземная, то следует указать поле Глубина заложения трубопровода, м

  12. Толщина стенки подающего тр-да, мм

  13. Толщина стенки о тр-да, мм

Запуск расчета годовых нормативных тепловых потерь ТКП 642-2019

Для запуска расчета годовых нормативных тепловых потерь:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов.

  2. В открывшемся окне нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге и нажмите кнопку ОК.

  3. Перейдите на вкладку Тепловые потери. Отметьте источники, которые будут участвовать в расчете.

    Если хотите провести расчет не для всей сети, а для группы объектов - выделите их и включите опцию Только выделенные участки. Чтобы выделить все источники в слое - установите галочку напротив имени слоя.

    Вкладка расчета нормативных тепловых потерь

    Рисунок 212. Вкладка расчета нормативных тепловых потерь


  4. Нажмите кнопку Расчет тепловых потерь. ZuluThermo проведет предварительный расчет и откроется окно расчета тепловых потерь Рисунок 200, «Окно расчета нормативных тепловых потерь»

    [Примечание]Примечание

    Если в выбранных сетях (источниках) будут обнаружены ошибки, то они будут выведены в окно сообщений и расчет тепловых потерь остановится. Следует исправить эти ошибки или выбрать другие источники для расчета и повторить запуск расчета.

    Окно расчета нормативных тепловых потерь

    Рисунок 213. Окно расчета нормативных тепловых потерь


    Где:

    1. Окно выбора источника или ЦТП для расчета.

    2. Таблица исходных данных - климатические параметры.

    3. Таблица исходных данных - годовые температурные параметры.

    4. Вспомогательные опции, расчет с учетом поправочных коэффициентов и настройка наименований полей в отчете.

      Параметры выбора результатов суммарно по всем сетям или подсети от указанного источника до ближайшего ЦТП.

    5. Функциональные кнопки.

    6. Выбор области и города для определения климатических параметров (блок 8).

    7. Поля с графиком ремонта - указывается начальная и конечная дата.

    8. Таблица исходных данных - продолжительность и среднемесячные температуры, автоматически заполняются при выборе области и города (блок 6). Температуры воды в подающем и обратном трубопроводе, наружного воздуха, грунта и холодной воды могут быть указаны вручную.

    9. Таблица результатов расчета. Более детальные результаты доступны при экспорте результатов в Excel.

  5. В левом верхнем углу диалога располагается древовидный список (1) источников тепловой сети и ЦТП, отдельно по контуру СО+СВ и контуру ГВС (при наличие 4-х трубной сети). При выборе конкретного элемента, он становится текущим, в полях диалога (2), (3), (6), (7), (8), отображаются данные по этому источнику или ЦТП.

  6. Введите исходные данные (2), (3), (6), (7). Подробнее об исходных данных смотрите в соответствующем разделе («Исходные данные для расчета годовых нормативных тепловых потерь»).

  7. После ввода исходных данных нажмите кнопкуСохранить (5) , чтобы сохранить внесенные изменения. При последующем запуске задачи Расчет тепловых потерь исходные данные с объектов слоя считываться не будут.

  8. Задайте параметры расчета (4):

    • Если в расчете требуется учитывать поправочный коэффициент на нормативные тепловые потери установите флажок Поправочный коэффициент на нормы тепловых потерь. Данный коэффициент вносится в качестве исходных данных в базу по участкам тепловой сети.

    • Для того чтобы в экспортированном в документе Microsoft Excel были русские заголовки столбцов отчета, установите флажок Русские заголовки в отчете.

  9. Для выбора отображения результатов по различным владельцам (балансодержателям) участков тепловой сети используйте переключатель (9).

  10. Нажмите кнопку Расчет потерь (5). Результаты расчета отобразятся в полях таблицы (9) диалога расчета нормативных тепловых потерь Рисунок 200, «Окно расчета нормативных тепловых потерь».

    Полученные результаты можно экспортировать в Excel (5).

    [Подсказка]Подсказка

    Для быстрого копирования данных и внесения их по другим источникам смотрите раздел «Групповое внесение данных для расчета годовых нормативных тепловых потерь».
