Исходные данные для расчета годовых нормативных тепловых потерь

Для расчета нормативных тепловых потерь требуется внести следующие данные:

Исходные данные для расчета годовых нормативных тепловых потерь по участках

  1. Данные по участкам тепловой сети, заносятся в базы данных участков по объектам слоя( Рисунок 201, «Исходные данные по участкам»).

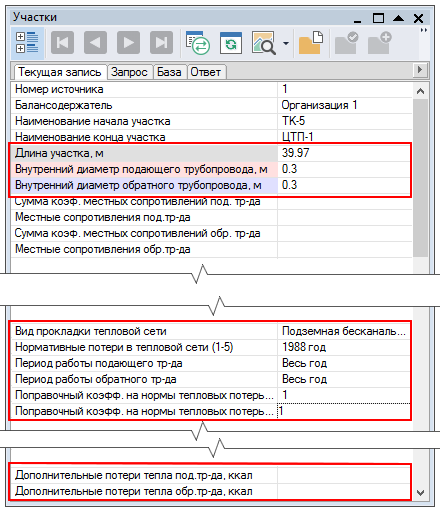

    Исходные данные по участкам

    Рисунок 201. Исходные данные по участкам


    • Proklad, Вид прокладки тепловой сети- Задается вид прокладки участка трубопровода, для этого требуется выбрать соответствующую строку, нажать кнопку и в открывшемся меню выбрать требуемый пункт: надземная, подземная канальная, подземная бесканальная, подвальная.

    • Norma, Нормативные потери в тепловой сети- Пользователем указывается норматив на основе которого будет производиться расчет, для этого требуется выбрать соответствующую строку, нажать кнопку и в открывшемся меню выбрать требуемый пункт: 1959 год, 1988 год, 1997 год, 2003 года, КТМ 204 (Украина), Беларусь до 1994, Беларусь с 1994 до 01.07.1995, Беларусь с 01.07.1995.

    • *Kpoprav, Поправочный коэфф. на нормы тепловых потерь для подающего тр-да- Задается для подающего трубопровода пользователем по результатам температурных испытаний. Если температурные испытания не проводились, поправочный коэффициент на нормы тепловых потерь принимается равным 1.0.

    • Kpop_obr, Поправочный коэффициент на нормы тепловых потерь для обратного. тр-да- Задается для обратного трубопровода пользователем по результатам температурных испытаний. Если температурные испытания не проводились, поправочный коэффициент на нормы тепловых потерь принимается равным 1.0.

    • *Q1_pod, Дополнительные потери тепла под. тр-да, ккал- Наряду с тепловыми потерями через изоляцию, имеется возможность задавать дополнительные фиксированные тепловые потери подающего трубопровода. Эту возможность можно использовать, например, для моделирования отбора тепла в случае трубопроводов-спутников.

    • *Q1_obr, Дополнительные потери тепла обр. тр-да, ккал- Наряду с тепловыми потерями через изоляцию, имеется возможность задавать дополнительные фиксированные тепловые потери обратного трубопровода. Эту возможность можно использовать, например, для моделирования отбора тепла в случае трубопроводов-спутников.

    • Use_pod, Период работы подающего тр-да- Выбирается пользователем из списка период работы трубопровода .

    • Use_obr, Период работы обратного тр-да- Выбирается пользователем из списка период работы трубопровода.

      [Примечание]Примечание

      Коды полей в справочнике: 0 (Пусто) - Весь год. 1 - Зимний период. 2 - Летний период.

    • * Owner, Балансодержатель- Указывается пользователем имя владельца (балансодержателя) участка тепловой сети, например МУП Теплоэнерго. Для просмотра результатов расчета по различным владельцам (балансодержателям).

    • * Options*, Опции — с помощью данного поля можно исключить из расчёта некоторые участки.

      Указывается цифрой: 0 (ПУСТО) - по-умолчанию, без дополнительных опций. 1 - не участвует в расчете годовых тепловых потерь.

    [Примечание]Примечание

    Поля отмеченные звездочкой *, не являются обязательными исходными данными.

Исходные данные для расчета годовых нормативных тепловых потерь по источнику и ЦТП

  1. Данные по источникам тепловой сети и ЦТП, заносятся непосредственно в базы данных по объектам слоя( Рисунок 202, «Исходные данные по источникам и ЦТП»). В последствии могут быть изменены в окне модуля расчета тепловых потерь, «Групповое внесение данных для расчета годовых нормативных тепловых потерь»

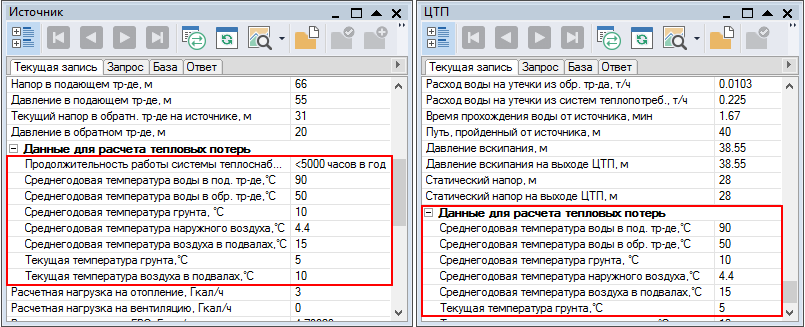

    Исходные данные по источникам и ЦТП

    Рисунок 202. Исходные данные по источникам и ЦТП


    • Tsg_pod, Среднегодовая температура в под. тр-де, °C.- Задается величина среднегодовой температуры в подающем трубопроводе.

    • Tsg_obr, Среднегодовая температура в обр. тр-де, °C.- Задается величина среднегодовой температуры в обратном трубопроводе.

    • Tsg_grunt, Среднегодовая температура грунта, °C.- Задается величина среднегодовой температуры грунта.

    • Tsg_nv, Среднегодовая температура наружного воздуха, °C.- Задается величина среднегодовой температуры наружного воздуха.

    • Tsg_podval, Среднегодовая температура воздуха в подвалах, °C.- Задается величина среднегодовой температуры воздуха в подвалах.

    • Tgrunt, Текущая температура грунта, °C.- Задается величина текущей температуры грунта.

    • Tpodval, Текущая температура воздуха в подвалах, °C.- Задается величина текущей температуры воздуха в подвалах.

    • Period, Продолжительность работы системы теплоснабжения- Задается число часов работы системы теплоснабжения в год, для этого встать на соответствующую строку и нажать на кнопку , в выпавшем меню выбрать необходимое значение: менее 5000 часов работы системы теплоснабжения в год или более 5000 часов.

      [Примечание]Примечание

      Продолжительность работы системы теплоснабжения заносится только по источникам

Исходные данные годовых тепловых потерь в окне расчета

  1. Продолжительность отопительного и неотопительного (летнего) периода в течение каждого месяцам, в часах. Заносятся непосредственно окне модуля расчета тепловых потерь, ( Рисунок 203, «Исходные данные в окне модуля расчета тепловых потерь») (3). Значение продолжительности периода может быть подсвечено черным, синим и красным цветом. Расчет будет производиться независимо от того, какого цвета представлено количество часов.

    Исходные данные в окне модуля расчета тепловых потерь

    Рисунок 203. Исходные данные в окне модуля расчета тепловых потерь


    • Текст выделен черным цветом - введенное количество часов соответствует суммарному количеству часов в данном месяце.

    • Текст выделен синим цветом - введенное количество часов меньше суммарного количеству часов в данном месяце.

    • Текст выделен красным цветом - введенное количество часов больше суммарного количеству часов в данном месяце.

    [Примечание]Примечание

    Вносятся единожды для всего отопительного периода, в последствии для каждого источника или ЦТП могут задаваться уникальные данные о продолжительности отопительного и неотопительного периода.

  2. Среднемесячные температуры, заносятся непосредственно окне модуля расчета тепловых потерь. ( Рисунок 203, «Исходные данные в окне модуля расчета тепловых потерь») (4). При необходимости параметры могут быть скопированы от одного источника или ЦТП сразу всем объектам, отдельно источникам, ЦТП по контуру отопления или ГВС.

    • Среднемесячная температура наружного воздуха, °C.

    • Среднемесячная температура грунта, °C.

    • Среднемесячная температура теплоносителя в подающем трубопроводе, °C.

    • Среднемесячная температура теплоносителя обратном трубопроводе, °C.

    • Средняя за месяц температура холодной воды, °C.
