Расчет годовых нормативных тепловых потерь (325 Приказ МЭ РФ и ТКП 642-2019 МЭ РБ)

Целью данного расчета является определение нормативных тепловых потерь трубопроводов в течение года.

	Подсказка
Нормативные тепловые потери – это значения потерь тепловой энергии в сетях теплоснабжения через изоляционные конструкции, полученные расчетным путем на базе норм плотности теплового потока при проектном температурном графике отпуска тепла и среднегодовых значениях температуры окружающей трубопровод среды.

Подсказка

Нормативные тепловые потери – это значения потерь тепловой энергии в сетях теплоснабжения через изоляционные конструкции, полученные расчетным путем на базе норм плотности теплового потока при проектном температурном графике отпуска тепла и среднегодовых значениях температуры окружающей трубопровод среды.

Расчет может выполняться по одной из выбранных в настройках расчета методик:

Общая

Расчёт ведётся на основе сведений о конструктивных особенностях теплопроводов (тип прокладки, год проектирования, наружный диаметр трубопроводов, длина участка) и норм тепловых потерь, указанных в таблицах нормативных тепловых потерь (плотности теплового потока): Приложение 2. Нормы тепловых потерь теплопроводами и приказе Министерства энергетики РФ от 30 декабря 2008 г. № 325 "Об организации в Министерстве энергетики Российской Федерации работы по утверждению нормативов технологических потерь при передаче тепловой энергии.
Lietuva
Беларусь ТКП 642-2019

Расчет по ТКП 642-2019, утвержденному постановлением Министерства энергетики Республики Беларусь. Подробнее смотрите раздел «Расчет годовых нормативных тепловых потерь по ТКП 642-2019 Республики Беларусь».
Т Плюс

Расчет по методике ПАО «Т Плюс».

	Примечание
	В зависимости от выбранной методики могут отличаться как исходные данные или результаты расчета, так и внешний вид окна расчета тепловых потерь.

Тепловые потери определяются суммарно за год с разбивкой по каждому месяцу. Учитывается режим работы трубопроводов в различные периоды: летний, зимний или весь год. Расчет может быть выполнен с учетом поправочных коэффициентов на нормы тепловых потерь. Результаты расчета могут быть представлены в Гкал или ГДж и экспортированы в виде таблицы Excel.

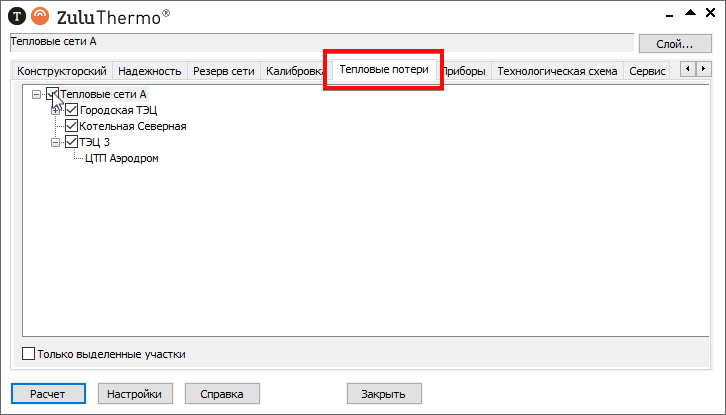

Рисунок 199. Вкладка расчета нормативных тепловых потерь

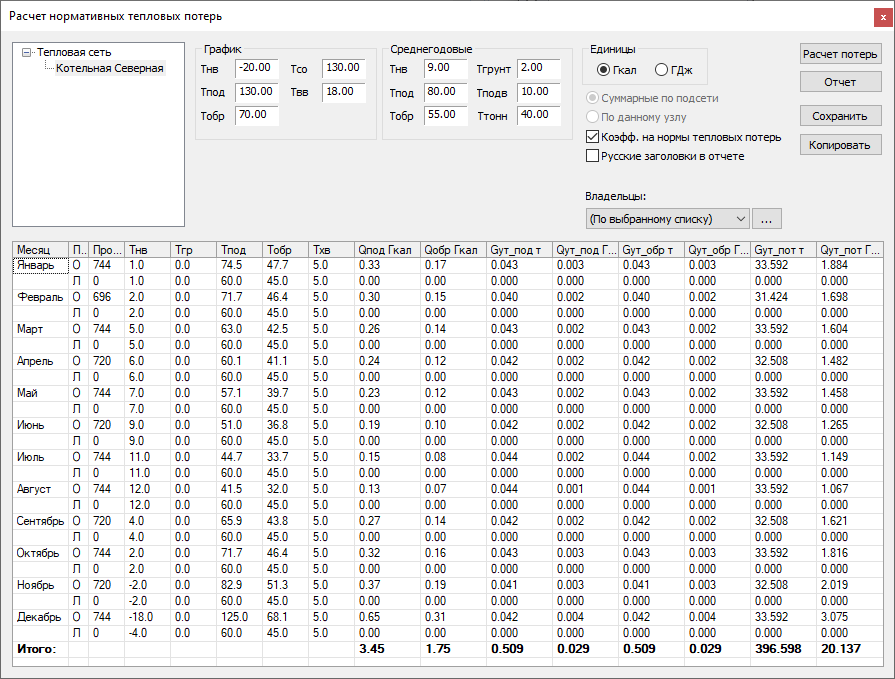

Рисунок 200. Окно расчета нормативных тепловых потерь

Просмотреть результаты расчета можно как суммарно по всей тепловой сети, так и по каждому отдельно взятому источнику тепловой энергии и каждому центральному тепловому пункту (ЦТП), а также по различным владельцам (балансодержателям) участков тепловой сети.

	Примечание
	Балансодержатель, период работы, поправочный коэффициент как и вид прокладки, указываются на каждом объекте Участок.

Для удобства и быстрого ввода данных возможно копирование и групповое внесение данных источника или ЦТП сразу всем объектам:

Годовые параметры, копируются данные температурного графика, среднегодовые температуры.
Количество дней по месяцам.
Температуры по месяцам, копируются температуры воды в подающем и обратном трубопроводе, наружного воздуха, грунта и холодной воды.
