Символы


Пред.		След.

При выделении в окне Структура слоя пункта Символы выводится библиотека символов данного слоя, показанная на Рисунок 81, «Окно библиотеки символов». Для изображения символьного объекта в слое, этот символ должен быть добавлен в библиотеку символов данного слоя.

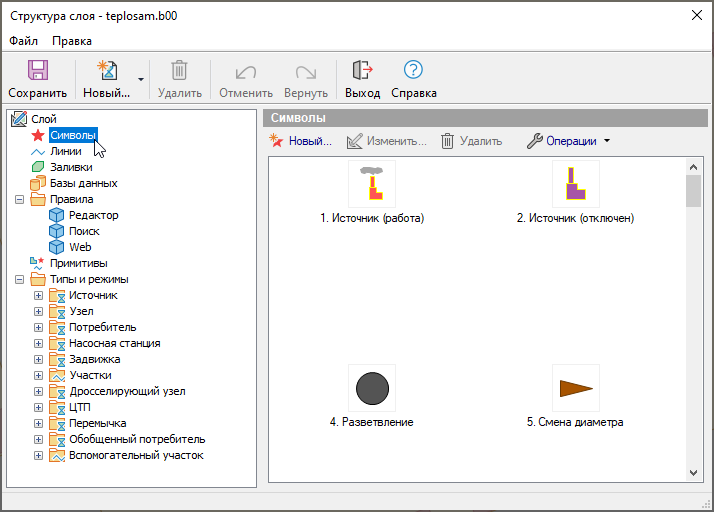

Рисунок 81. Окно библиотеки символов

Закладка Символы снабжена следующими командными кнопками:

- Открывает редактор символа для создания нового символа. После создания символ добавляется в список символов слоя.
- Открывает редактор символа для символа, выбранного в списке. Так же редактор символов можно вызвать двойным щелчком левой кнопки мыши по символу, который надо изменить.
- Удаляет из библиотеки символов символ, отмеченный в списке. Если удаляемый символ используется одним из режимов структуры слоя или одним из объектов, удаление этого символа будет запрещено.
Импорт- Открывает диалог импорта символов, позволяющий импортировать символы из библиотек других слоев. После завершения импорта импортированные символы пополнят список символов данного слоя. («Импорт символов из библиотеки других слоев»).
Удалить свободные- Удаляет из библиотеки символов все символы, не используемые ни одним из объектов. Это позволяет очистить библиотеку от лишних символов.
