Общие сведения о структуре слоя

Чтобы открыть редактор структуры слоя следует:

  1. Отключить редактирование слоя ( ), для того чтобы можно было зайти в структуру слоя;

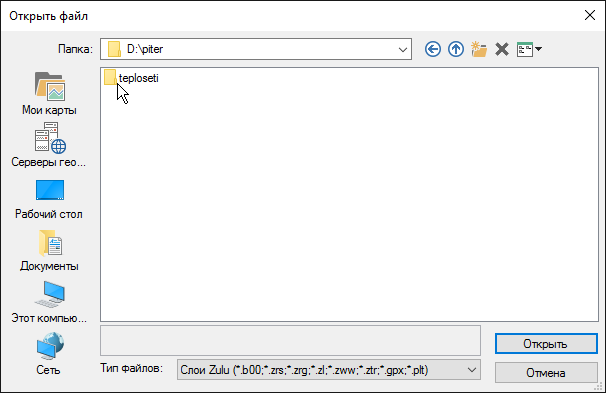

  2. Выбрать команду главного меню Слой|Структура слоя или нажать кнопку . На экране появится диалог выбора слоя. (смотрите Рисунок 77, «Диалог выбора слоя»).

    Диалог выбора слоя

    Рисунок 77. Диалог выбора слоя


  3. Войти в нужную папку, выделить слой тепловой сети и нажать кнопку Открыть (смотрите Рисунок 78, «Выбор слоя»);

    Выбор слоя

    Рисунок 78. Выбор слоя

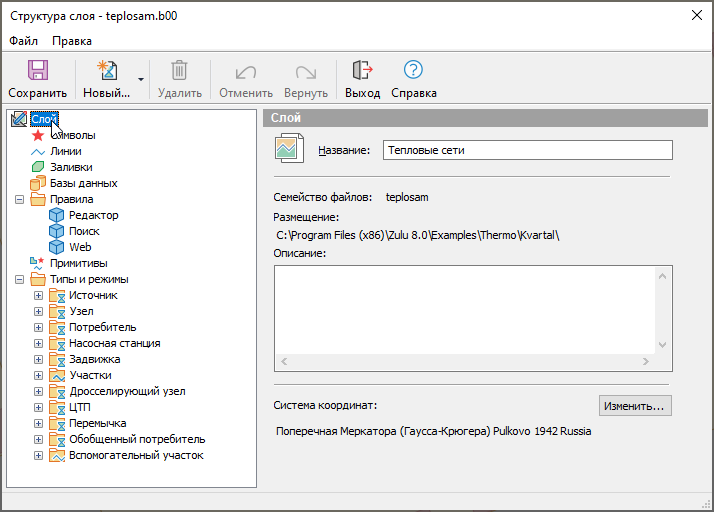

На экране появится окно структуры слоя, изображенное на Рисунок 79, «Окно структуры слоя». Диалоговое окно разделено на две части, в зависимости от того, какой пункт выделен с левой стороны, справа будут происходить соответствующие изменения, то есть будет отображаться информация, относящаяся к выбранному пункту.

Окно структуры слоя

Рисунок 79. Окно структуры слоя


Сохранение изменений и выход

Для сохранения изменений структуры слоя следует нажать кнопку Сохранить или выбрать пункт меню Файл|Сохранить.

Чтобы выйти из редактора структуры слоя нужно нажать кнопку Выход или выбрать пункт меню Файл|Закрыть. Если изменения не были сохранены, система предложит это сделать автоматически.
