Запуск раскраски

Чтобы раскрасить тепловую сеть по результатам расчёта следует:

  1. После успешного проведения расчета, в окне Теплогидравлические расчеты в строке Раскраска нажать кнопку . В выпавшем меню выбрать параметр, в зависимости от которого нужно произвести раскраску сети. (смотрите Рисунок 410, «Раскраска с помощью встроенных фильтров»)

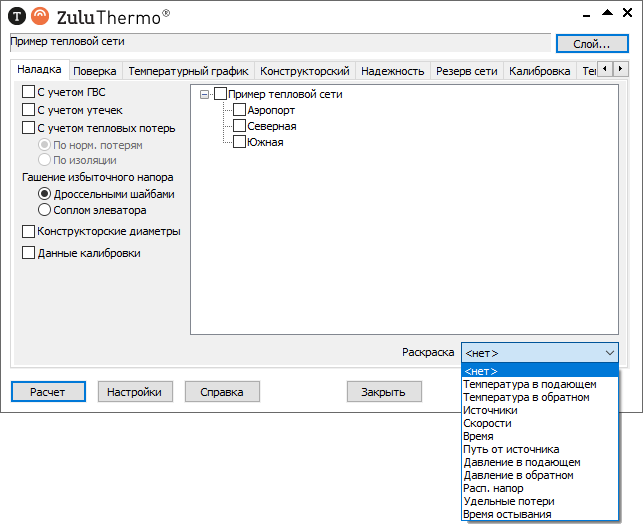

    Раскраска с помощью встроенных фильтров

    Рисунок 410. Раскраска с помощью встроенных фильтров


  2. После выбора параметра, сеть окрасится в соответствии с заданными настройками (смотрите Рисунок 411, «Окраска участков сети с помощью встроенных фильтров».) (Подробнее «Настройки раскраски»).

[Важно]Важно

Окрасить сеть с помощью встроенных фильтров можно только после успешного проведения наладочного и поверочного расчетов.

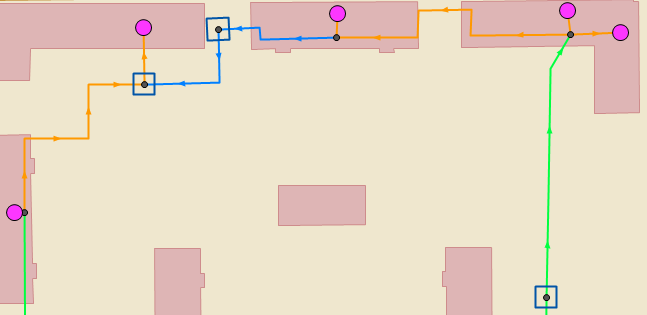

Окраска участков сети с помощью встроенных фильтров

Рисунок 411. Окраска участков сети с помощью встроенных фильтров


Раскраска тепловой сети зонами (по располагаемому напору) с помощью встроенных фильтров

Рисунок 412. Раскраска тепловой сети зонами (по располагаемому напору) с помощью встроенных фильтров
