Выбрать команду главного меню Задачи|ZuluThermo или нажать кнопку панели инструментов;

Нажать кнопку Слой... и выбрать слой рассчитываемой тепловой сети;

Нажать кнопку Настройки;

Перейти на вкладку Раскраска (смотрите Рисунок 409, «Раскраска тепловой сети зонами (по располагаемому напору) с помощью встроенных фильтров»);

Для выделения цветом участков тепловой сети и потребителей установить опции Раскраска по участкам и Раскраска по потребителям.

Для построения раскраски в виде областей установить опцию - Раскраска по зонам.

При установке опции Затемнять не связанные с источником объекты — объекты, несвязанные с выделенным источником будут выделять бледно серым цветом.

Выбрать тип настраиваемого параметра, нажав на соответствующую кнопку, например Температура трубопровода.

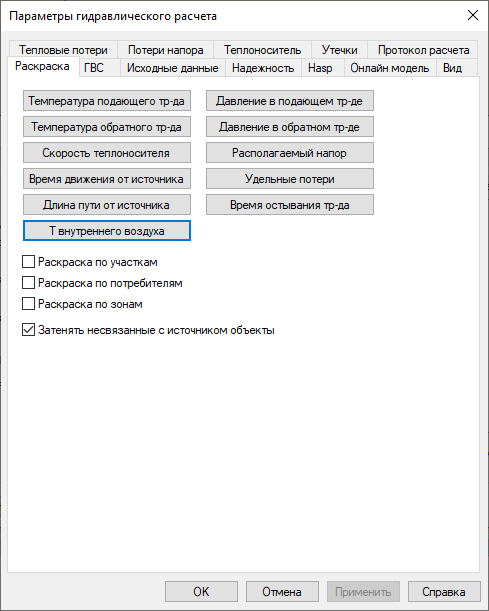

Рисунок 410. Настройки раскраски

В появившемся окне задать значения параметров T2, (Т1 заполняется автоматически) и указать соответствующий этому диапазону значений цвет окраски, (смотрите Рисунок 411, «Настройка цветов для окраски»).

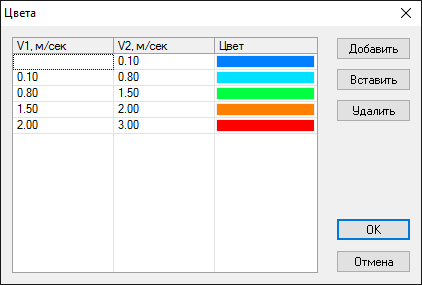

Рисунок 411. Настройка цветов для окраски

Кнопка Добавить служит для добавления пункта в конец списка. Для того чтобы вставить строчку перед определенным полем, необходимо выделить это поле, и нажать кнопку Вставить, перед выделенным полем появится новая строка;

Нажать кнопку ОК для сохранения настроек.
