Регулятор давления – это символьный объект тепловой сети, поддерживающий заданное давление в трубопроводе «до себя» или «после себя».

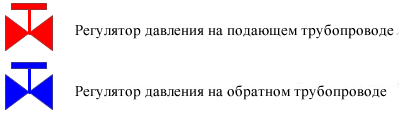

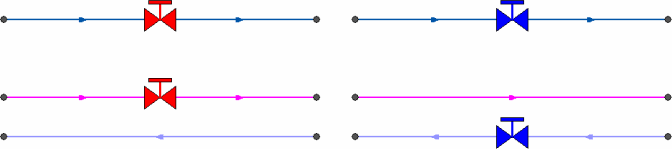

Устанавливается в зависимости от выбранного режима, на одном из трубопроводов: подающем или обратном, как показано на Рисунок 60, «Сверху: однолинейное изображение сети, снизу – внутреннее представление».

Регулятор давления, установленный на подающем или обратном трубопроводе, может контролировать давление «до себя» или « после себя», как показано на Рисунок 61, «Изображения регуляторов давления “до себя” и “после себя”». Для того чтобы указать как работает регулятор необходимо установить узел измерения (простой узел) и соединить их вспомогательным участком в режиме Указатель узла измерения регулятора.

На Рисунок 67, «Регулятор давления «до себя» на подающем трубопроводе» показан участок трубопровода, на котором установлен регулятор давления «до себя» на подающем трубопроводе, регулирующий давление на всасывающем патрубке насосной станции.

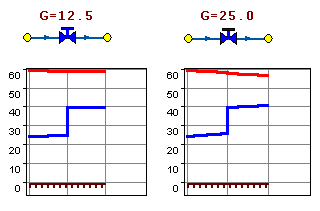

На рисунке ниже показано, что при увеличение в два раза расхода через регулятор, установленный в обратном трубопроводе, давление в регулируемом узле остается постоянным. Величина сопротивления регулятора может изменяться в пределах от бесконечности до сопротивления полностью открытого регулятора. Если условия работы сети заставляют регулятор полностью открыться, то он начинает работать как нерегулируемый дросселирующий узел.

Исходные данные

Для выполнения расчётов необходимо указать:

Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер типа (ID) в структуре слоя тепловой сети — ID 7.

Номер режима Регулятора давления в обратном — 5.

Номер режима Регулятора давления на подающем — 6.
