Справочник по запорной арматуре

В справочнике для запорных устройств хранятся зависимости коэффициента гидравлического сопротивления от степени открытия запорного устройства (либо от угла закрытия поворотного устройства). Запорное устройство характеризуется коэффициент гидравлического сопротивления Ⲝ (безразмерная величина) и условным диаметром (м).

Ниже представлено окно Справочника запорной арматуры, в котором приведены характеристики задвижки, а также отображается график этой зависимости.

В столбец ID автоматически заносится порядковый номер запорного устройства в справочнике.

В столбце Марка арматуры указывается название запорного устройства.

Столбец Тип обозначает:

  • 0 - в таблице местных сопротивлений указывается степень открытия (в %);

  • 1 - указывается угол поворота закрытия задвижки (в град.).

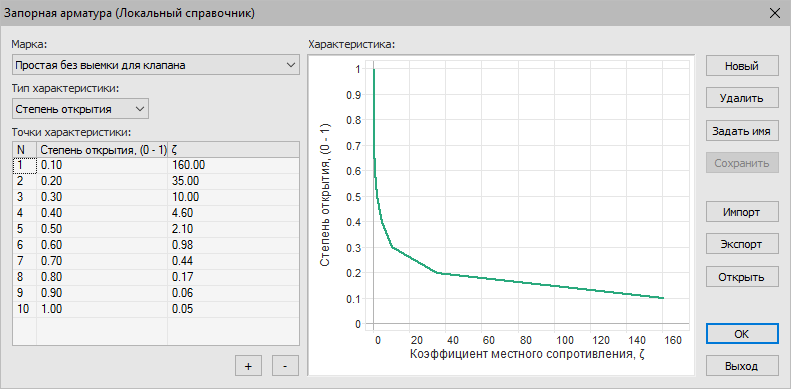

Окно Справочника по запорной арматуре

Рисунок 155. Окно Справочника по запорной арматуре


Для просмотра данных по интересующей марке арматуры необходимо, наведя курсор на эту марку, нажать левую клавишу мыши. (Рисунок 156, «Просмотр марки запорного устройства»).

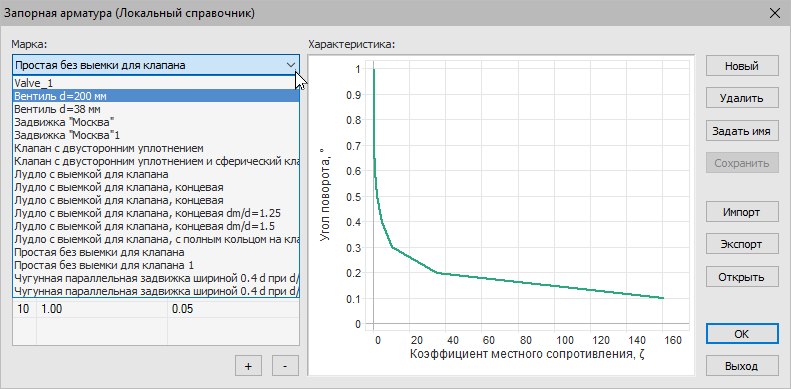

Просмотр марки запорного устройства

Рисунок 156. Просмотр марки запорного устройства


Если в таблице местных сопротивлений выделить интересующую строку, нажав на любое значение степени открытия/угла поворота либо сопротивления левой клавишей мыши, то выделенная точка будет показана на графике. (смотрите Рисунок 157, «Просмотр характеристики запорного устройства»).

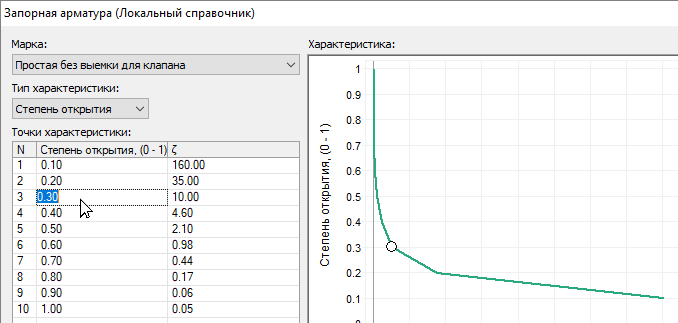

Просмотр характеристики запорного устройства

Рисунок 157. Просмотр характеристики запорного устройства


Хранение справочников запорной арматуры

Для выполнения расчетов данные о запорных устройствах хранятся непосредственно в слое, далее будем называть его Справочник слоя. При создании нового слоя справочник слоя, с характеристиками будет ПУСТЫМ. Информация о запорной арматуре может быть добавлена в слой самостоятельно («Добавление марки в справочник»), используя паспортные данные или импортирована («Импорт данных по запорным устройствам»).

Импортировать информацию о задвижках можно из: локального или серверного справочников, справочников другого слоя или обменных файлов .wt .txt

  • Справочник слоя

    Справочник слоя - база запорной арматуры, принадлежащая конкретному слою. Слой тепловой сети содержит собственные марки задвижек, которые могут быть импортированы из различных источников: локального или серверного справочников, другого слоя или файла.

    Справочник слоя можно открыть через базу данных по насосам используя поле Марка задвижки.

  • Локальный справочник

    Локальный справочник - является базой данных задвижек, которая хранится непосредственно на компьютере пользователя. (Замена устаревшему справочнику zpumps.mdb).

    Локальный справочник открывается нажатием кнопки на панели инструментов.

  • Серверный справочник

    Серверный справочник - централизованная база запорных устройств, расположенная на ZuluServer.

  • Файл .wt

    Файлы с расширением .wt или .txt - используются для обмена между справочниками.

Подробнее как открыть справочники смотрите соответствующий раздел: «Открытие справочников запорной арматуры»

Открытие справочников запорной арматуры

[Предупреждение]Предупреждение

При работе со справочниками по задвижкам следует обращать внимание с каким видом справочника вы работаете. В заголовке окна указывается название справочника, например Запорная арматура (Локальный справочник).

Кнопкой на панели инструментов открывается только Локальный справочник задвижек

Перейти в другие справочники можно нажав кнопку Открыть и выбрать нужный справочник.

Окно Справочника по запорной арматуре

Рисунок 158. Окно Справочника по запорной арматуре


Справочник задвижек слоя

Чтобы открыть Справочник слоя следует:

  1. Открыть окно семантической информации по конкретной задвижке ();

  2. Установить курсор с правой стороны от строки Марка задвижки и нажать кнопку . Откроется справочник по запорной арматуре.

    Открытие справочника по запорной арматуре

    Рисунок 159. Открытие справочника по запорной арматуре


[Примечание]Примечание

Кнопка будет видна только, когда активна правая часть строки Марка.

Локальный справочник задвижек

Открыть Локальный справочник задвижек можно двумя способами:

  1. Нажать кнопку на панели инструментов для просмотра или редактирования справочника.

    или

  2. В окне справочника запорной арматуры нажать кнопку Открыть и выбрать Локальный справочник

Серверный справочник задвижек

  1. В окне справочника задвижек нажать кнопку Открыть и выбрать Справочник на сервере.

  2. Указать необходимый сервер, в открывшемся окне Источники геоданных и нажать ОК.

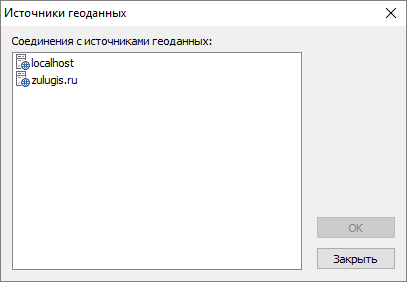

    Окно Источники геоданных

    Рисунок 160. Окно Источники геоданных


  3. Откроется Серверный справочник запорной арматуры с выбранного ZuluServer.

Выбор марки запорной арматуры из справочника

При создании нового слоя тепловой сети, создаётся пустой Справочник запорной арматуры слоя. Задвижки следует добавить самостоятельно («Добавление марки в справочник»), используя паспортные данные или импортирована («Импорт данных по запорным устройствам»).

Для выбора марки запорной арматуры у определенного объекта:

  1. Открыть окно семантической информации по конкретной задвижке ();

  2. Установить курсор с правой стороны от строки Марка задвижки и нажать кнопку .

    [Примечание]Примечание

    Кнопка будет видна только, когда активна правая часть строки Марка.

    Выбор марки запорной арматуры

    Рисунок 161. Выбор марки запорной арматуры


  3. В открывшемся окне Справочник по запорной арматуре с помощью кнопки выбрать необходимую марку.

    При отсутствии задвижек, их следует импортировать из других справочников ((«Импорт данных по запорным устройствам»).

  4. Нажать кнопку ОК.

[Предупреждение]Предупреждение

Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник запорной арматуры, то расчет выдаст ошибку в строке Марка, в связи с тем, что в справочнике эта информация отсутствует.

Добавление марки в справочник

Если в справочнике запорной арматуры необходимая вам марка отсутствует, то нужно занести новую марку самостоятельно. Для этого следует:

  1. Открыть справочник по запорным устройствам. «Открытие справочников запорной арматуры»

  2. В появившемся окне, нажать кнопку Новый.

  3. Ввести Название задвижки и нажать ОК.

  4. Указать в поле Тип, тип запорного устройства.

    • Если в поле тип- 0, то в таблице местных сопротивлений указаны: степень открытия (в %);

    • Если в поле тип- 1, то в таблице: угол поворота закрытия задвижки (в град.).

  5. В таблице местных сопротивлений задать степень открытия задвижки (угол поворота ) и соответствующее сопротивление. После ввода первой строки нажать + для добавления следующей, или "стрелку вниз" на клавиатуре. При вводе значений автоматически в правой части окна будет выстраиваться график зависимости коэффициента местного сопротивления от степени открытия.

  6. Нажать кнопку Сохранить.

Добавление задвижки в справочник

Рисунок 162. Добавление задвижки в справочник


Импорт данных по запорным устройствам

Импортировать данные по задвижкам можно из разных источников. Первоначально следует:

  1. Открыть справочник по запорной арматуре. «Открытие справочников запорной арматуры»

  2. Нажать на кнопку Импорт в окне Справочник запорной арматуры.

  3. В появившемся окне выбрать откуда будет производиться импорт. Подробнее об импорте смотрите разделы далее.

    Выбор источника при импорте задвижек

    Рисунок 163. Выбор источника при импорте задвижек


Импорт из слоя

Для импорта задвижек из другого слоя следует:

  1. В окне справочника нажать кнопку Импорт. Откроется диалог выбора источника при импорте:

    Выбор источника при импорте задвижек

    Рисунок 164. Выбор источника при импорте задвижек


  2. Нажать кнопку Импорт из слоя.

  3. В открывшемся окне выбрать слой, из которого будут импортироваться запорные устройства.

    Диалог выбора слоя

    Рисунок 165. Диалог выбора слоя


  4. Отметить определённые марки задвижек в окне импорта. Импортировать все позволяет выбрать сразу все устройства.

    Список запорной арматуры

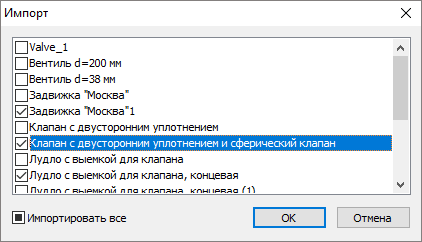

    Рисунок 166. Список запорной арматуры


  5. Нажать кнопку Импортировать для начала импорта.

Импорт из локального справочника

  1. В окне справочника задвижек нажать кнопку Импорт. Откроется диалог выбора источника при импорте:

    Выбор источника при импорте задвижек

    Рисунок 167. Выбор источника при импорте задвижек


  2. Нажать кнопку Импорт из локального справочника.

  3. В открывшемся окне импорта отметить определённые марки. Импортировать все позволяет выбрать сразу все запорные устройства.

    Список запорной арматуры

    Рисунок 168. Список запорной арматуры


  4. Нажать кнопку ОК для выполнения импорта.

Импорт из справочника на сервере

Для импорта марок запорных устройств из Серверного справочника:

  1. В окне справочника нажать кнопку Импорт. Откроется диалог выбора источника при импорте

  2. Нажать кнопку Импорт из серверного справочника. Откроется окно Источники геоданных:

    Окно Источники геоданных

    Рисунок 169. Окно Источники геоданных


  3. Выбрать необходимый сервер из списка и нажать ОК.

  4. Отметить определённые марки задвижек для импорта. Импортировать все позволяет выбрать сразу все запорные устройства.

    Список запорной арматуры

    Рисунок 170. Список запорной арматуры


  5. Нажать кнопку ОК для выполнения импорта.

Импорт из файла

Для импорта марок запорных устройств из .wt или .txt файла:

  1. В окне справочника нажать кнопку Импорт. Откроется диалог выбора источника при импорте

  2. Нажать кнопку Импорт из файла.

  3. Выбрать необходимый .wt или .txt файл для импорта, в стандартном диалоге выбора файлов и папок.

  4. Отметить определённые марки задвижек для импорта. Импортировать все позволяет выбрать сразу все запорные устройства.

    Список запорной арматуры

    Рисунок 171. Список запорной арматуры


  5. Нажать кнопку ОК для выполнения импорта.

Импорт из старого справочник .mdb

  1. В окне справочника нажать кнопку Импорт. Откроется диалог выбора источника при импорте

  2. Нажать кнопку Импорт из старого справочника (mdb).

  3. Выбрать zpumps.mdb для импорта, в стандартном диалоге выбора файлов и папок.

  4. Отметить определённые марки задвижек для импорта. Импортировать все позволяет выбрать сразу все запорные устройства.

    Список запорной арматуры

    Рисунок 172. Список запорной арматуры


  5. Нажать кнопку ОК для выполнения импорта.

Экспорт данных по запорным устройствам

Для того чтобы экспортировать данные по запорным устройствам:

  1. Открыть справочник по задвижкам «Открытие справочников запорной арматуры»

  2. Нажать кнопку Экспорт. Откроется окно экспорта:

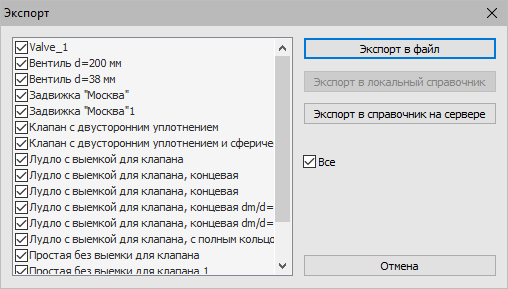

    Экспорт запорной арматуры

    Рисунок 173. Экспорт запорной арматуры


  3. В правой части окна расположены кнопки экспорта. Подробнее об экспорте в разные источники смотрите разделы далее.

Экспорт в файл

Для экспорта запорных устройств в *.txt *.wt файл:

  1. Открыть справочник по задвижкам «Открытие справочников запорной арматуры»

  2. Нажать кнопку Экспорт. Откроется окно экспорта:

    Экспорт запорной арматуры

    Рисунок 174. Экспорт запорной арматуры


  3. Отметить галочкой марки задвижек, которые следует экспортировать на сервер. Для выбора всех записей из списка следует указать опцию Все.

  4. Нажать кнопку Экспорт в файл. Откроется стандартное диалоговое окно сохранения файла, где следует указать имя файла и сохранить.

Экспорт в локальный справочник

Для экспорта запорных устройств в локальный справочник:

  1. Открыть справочник по задвижкам «Открытие справочников запорной арматуры»

  2. Нажать кнопку Экспорт. Откроется окно экспорта:

    Экспорт запорной арматуры

    Рисунок 175. Экспорт запорной арматуры


  3. Отметить галочкой марки задвижек, которые следует экспортировать. Для выбора всех записей из списка следует указать опцию Все.

  4. Нажать кнопку Экспорт в локальный справочник.

Экспорт в справочник на сервере

Для экспорта запорных устройств в локальный справочник:

  1. Открыть справочник по задвижкам «Открытие справочников запорной арматуры»

  2. Нажать кнопку Экспорт. Откроется окно экспорта:

    Экспорт запорной арматуры

    Рисунок 176. Экспорт запорной арматуры


  3. Отметить галочкой марки задвижек, которые следует экспортировать. Для выбора всех записей из списка следует указать опцию Все.

  4. Нажать кнопку Экспорт в справочник на сервере, откроется окно Источники геоданных:

    Источники геоданных

    Рисунок 177. Источники геоданных


  5. Выбрать необходимый сервер из списка и нажать ОК для начала экспорта.

Удаление запорного устройства из справочника

[Предупреждение]Предупреждение

Перед удалением марки из справочника, проверьте в заголовке окна в каком справочнике (слоя, локальном) вы работаете.

Для удаления запорного устройства из справочника:

  1. Открыть справочник по запорной арматуре «Открытие справочников запорной арматуры»

  2. Нажать кнопку Удалить в окне справочника. Откроется диалог удаления:

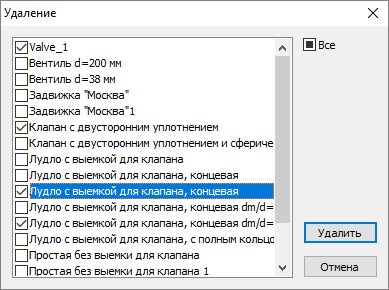

    Удаление марок запорной арматуры

    Рисунок 178. Удаление марок запорной арматуры


  3. Отметить определённые марки в окне импорта. Все позволяет выбрать сразу все записи.

  4. Нажать кнопку Удалить для удаления выбранных марок.
