Автоматическое занесение исходных данных

Автоматическое занесение длины с карты

При нанесении паропроводной сети на карту в масштабе, поле Длина можно заполнить автоматически для всех участков сети.

Для занесения длины с карты:

Выберите команду главного меню Задачи|ZuluSteam или нажмите на панели инструментов кнопку . На экране появится окно расчетов.

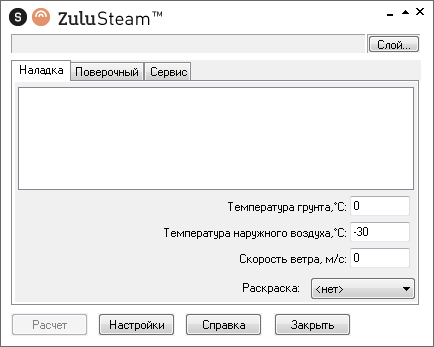

Рисунок 146. Окно гидравлических расчетов ZuluSteam
Нажмите кнопку Слой... и выберите из списка слой сети.
Перейдите на вкладку Сервис.
Нажмите кнопку Длины участков с карты:

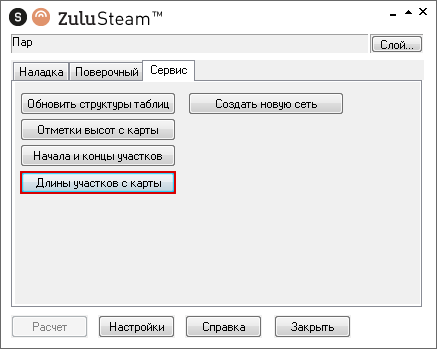

Рисунок 147. Вкладка Сервис
В появившемся окне выберите надо ли переписывать значения. Т.е. если вы нажмете кнопку Да, то система запишет во все поля базы длины с карты, даже в том случае если в них уже внесены были длины. При нажатии на кнопку Нет длина будет записана только для тех участков, протяженность которых не задана.
Для завершения процесса нажмите кнопку ОК. Программа считает длины участков с нанесенной на карту расчетной схемы в соответствии с масштабом и запишет данные в базу данных по участкам в поле Длина.

Автоматическое занесение начала и конца участков

Если заданы наименования узловых объектов сети (источников, потребителей, запорных устройств и др.), то для участков сети можно автоматически заполнить поля Начало участка и Конец участка. Имя начального узла будет наименованием начала участка, а имя конечного узла – наименование конца участка.

	Примечание
	Кроме имен, вы также можете автоматически заполнить ID (SYS) начала и конца участка.

Для проведения данной операции:

Выберите команду главного меню Задачи|ZuluSteam или нажмите или нажмите на панели инструментов кнопку . На экране появится окно гидравлических расчетов.

Рисунок 148. Окно гидравлических расчетов ZuluSteam
Нажмите кнопку Слой... и выберите из списка слой сети.
Перейдите на вкладку Сервис.
Нажмите кнопку Начала и концы участков, после чего система автоматически заполнит поля Начало участка и Конец участка для всех участков.

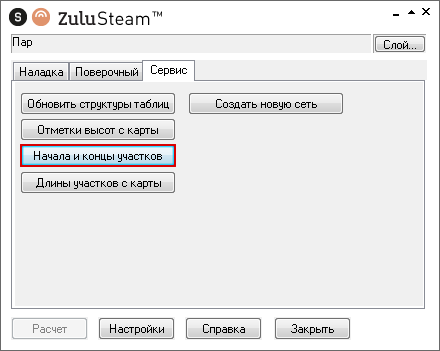

Рисунок 149. Вкладка «Сервис»

	Важно
	При повторном использовании данной операции, происходит перезапись полей Начало участка и Конец участка.

Автоматическое занесение ID начала и конца участков

ZuluSteam позволяет автоматически заполнить ID (SYS) начала и конца участка паровой сети сразу для всех объектов слоя. В результате в базе данных по участкам в соответствующие поля будут записаны ID начального узла, из которого "выходит" участок и ID конечного узла. Поля в базу следует добавить самостоятельно, подробнее см. далее.

Чтобы автоматические заполнить ID начала и конца участков сети:

В базу данных по объекту Участок добавьте поля Begin_node - ID начала участка и End_node - ID конца участка. Тип полей: Вещественное. Для этого следует:
1. Открыть окно семантической информации по слою, которому в базу данных надо добавить поля (кнопка ).
2. Сделать щелчок правой кнопкой мыши в области окна, из появившегося контекстного меню выбрать пункт Добавить поле.

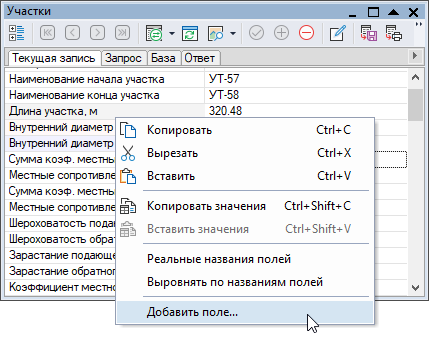

  Рисунок 150. Окно семантической информации
3. В появившемся диалоге задать:
  - в строке Имя - имя для нового поля таблицы;
  - в строке Пользовательское имя - пользовательское имя для нового поля;
  - из списка Тип поля выбрать тип для создаваемого поля Вещественное.

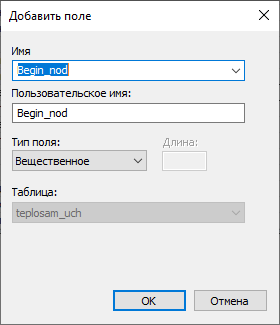

  Рисунок 151. Окно добавления поля
4. Нажать кнопку ОК.
5. Аналогичным способом добавить еще одно поле.
В результате проделанных действий в базу данных по участкам будут добавлено новые поля (в конец списка).
Выберите команду главного меню Задачи|ZuluSteam или нажмите кнопку на панели инструментов. На экране появится окно теплогидравлических расчетов.
Выберите слой паровой сети из списка, нажав кнопку Слой....
Перейдите на вкладку Сервис.

Рисунок 152. Вкладка Сервис
Нажмите кнопку Начала и концы участков.

В результате по всем участкам будут заполнены поля Begin_node и End_node (а также Наименование начала участка и Наименование конца участка для всех участков).

	Важно
	При повторном выполнении данной операции, происходит перезапись полей с результатами.

Автоматическое занесение геодезических отметок объектов сети со слоя рельефа

При наличии в карте слоя рельефа для всех объектов слоя паровой сети можно автоматически считать геодезические отметки и занести их в соответствующее поле базы данных.

	Внимание
Данная операция выполняется только для связанной инженерной сети. В случае когда объект не связан с сетью, геодезическая отметка считываться не будет. Если отметки будут сниматься со слоя SRTM3, то необходимо убедиться, что слой сети хранит данные в одной из картографических проекций (Слой\|Структура - Система координат). Если система координат «План-схема», то присвоения высот не будет, так как SRTM в географических координатах (широта\долгота) и связь план-схемы с глобусом отсутствует.

Внимание

Данная операция выполняется только для связанной инженерной сети. В случае когда объект не связан с сетью, геодезическая отметка считываться не будет.

Если отметки будут сниматься со слоя SRTM3, то необходимо убедиться, что слой сети хранит данные в одной из картографических проекций (Слой|Структура - Система координат). Если система координат «План-схема», то присвоения высот не будет, так как SRTM в географических координатах (широта\долгота) и связь план-схемы с глобусом отсутствует.

Для автоматического занесения геодезических отметок:

Выберите команду главного меню Задачи|ZuluSteam или нажмите или нажмите на панели инструментов кнопку . На экране появится окно расчетов.

Рисунок 153. Окно гидравлических расчетов ZuluSteam
Нажмите кнопку Слой... и выберите из списка слой сети.
Перейдите на вкладку Сервис.
Нажмите кнопку Отметки высот с карты, в результате автоматически заполнится поле геодезическая отметка для всех объектов сети.

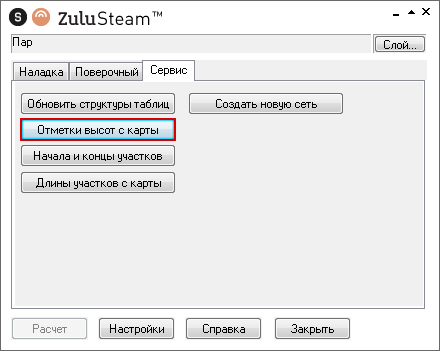

Рисунок 154. Вкладка «Сервис»
