Критерии и дополнительные условия подбора диаметров


Пред.		След.

При выполнении конструкторского расчёта возможно подобрать диаметры водопроводной сети на основании одного из следующих критериев:

Оптимальная скорость — в этом случае система будет стараться подобрать диаметр, при котором скорость на участке будет максимально приближена к заданной. Задается желаемая скорость на каждом участке в поле Vopt, Оптимальная скорость (конструкторский), м/с
Максимальные удельные линейные потери — система будет стараться подобрать наименьший из диаметров, при котором удельные линейные потери на участке не будут превышать заданного значения. Задаются максимальные удельные потери на каждом участке в поле dHud_con, Удельные линейные потери (конструкторский), мм/м.
Минимальный требуемый напор у потребителя — диаметры подбираются таким образом, чтобы у потребителей был обеспечен минимальный требуемый напор.
По расходам из сортамента — диаметры трубопроводов подбираются исходя из сортамента (справочника по трубопроводам), где для каждого диаметра указан соответствующий расчетный расход (например, данные предоставленные производителем трубопроводов).

Во время выполнения расчета программа выбирает диаметр, ориентируясь на расходы, указанные в сортаменте.

Диаметр выбирается по принципу обязательно пропуска расчетного расхода. Например, для следующей таблицы сортамента — при расходе 3 л/с будет подобран диаметр 70 мм.

Рисунок 155. Окно Сортамент

Дополнительно к основному критерию подбора можно дополнительно учитывать:

Фиксированный диаметр

При проведении конструкторского расчёта возможно "зафиксировать" диаметр определённых участков. На таких участках сети ZuluHydro подбирать диаметр не будет, но будет учитывать при расчёте других трубопроводов.

	Примечание
	При выборе сети для расчёта участки с фиксированным диаметром выделяются на экране зелёным цветом.

Для того чтобы зафиксировать диаметр трубопровода:

Внести значение диаметра трубопровода в поле D, Внутренний диаметр трубы, м.
Указать 1 в поле DFixed, Фиксированный диаметр (конструкторский), для фиксации диаметра.

Отключение участков в кольцах

При расчёте диаметров возможно учитывать отключение участков водопроводной сети в кольцах. Отключение можно учитывать как для всех участков водопроводной сети, так и для указанных пользователем вручную.

	Примечание
	Чтобы вручную добавить участок в список отключаемых следует внести `1` в поле `DBreak, Отключение участка(конструкторский)`.

При выполнении расчетов с учетом отключения элементов сети, система последовательно выполняет несколько гидравлических расчетов. Во время первого расчета, без учета отключений, фиксируются начальные диаметры. В дальнейшем происходит корректировка подобранных диаметров с учетом отключений.

При подборе диаметров с учетом отключений участков в кольцах, возможно учитывать возможное снижение расхода на потребителях (например, на время устранения аварии).

Учитывать снижение нагрузки

При подборе диаметров участков водопроводной сети с учетом отключений участков в кольцах, возможно учитывать возможное снижение расхода на потребителях (например, на время устранения аварии). Во время первого расчета, без учета отключений, диаметры подбираются на пропуск расчётных расходов. В дальнейшем происходит корректировка подобранных диаметров с учетом отключений и возможного снижения расхода.

Допустимый процент снижения расхода вода следует указать у потребителей в поле Kg, Процент снижение нагрузки, %. При запуске конструкторского расчёта необходимо чтобы была включена опция Учитывать снижение нагрузки.

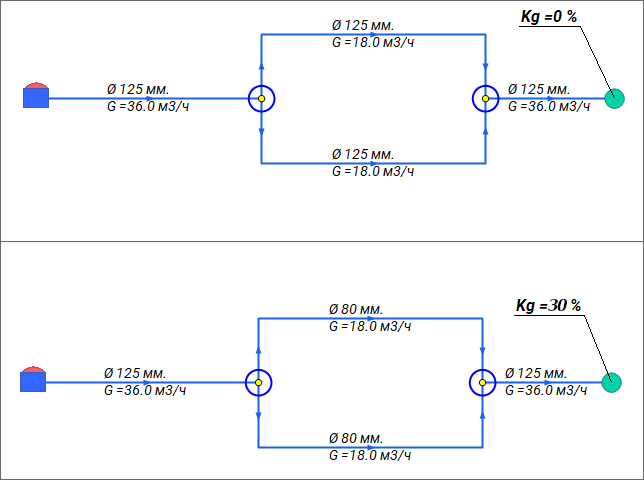

Например, рассмотрим 2 ситуации, изображенные на рисунке ниже. Проводится конструкторский расчет с учетом отключения участков в кольцах и учетом снижения нагрузки (Kg):

В первом случае (на верхнем рисунке) Kg=0 (нагрузка не снижается) и учитывается отключение участков в кольцах — диаметры "кольцевых" участков получился 125 мм.
Во втором случае Kg=30 (снижение нагрузки/расхода на потребителе на 30%) и учитывается отключение участков в кольцах — подобраны диаметры 80 мм. Диаметры получились меньше, так как они подобраны на 70% от расчетного расхода (100 - 30 = 70%).

Рисунок 156. Диаметры при учете отключения участков в кольцах и различных процентах снижения нагрузки
