Первый случай - расчет сети от одного источника водоснабжения

Сеть с одним источником

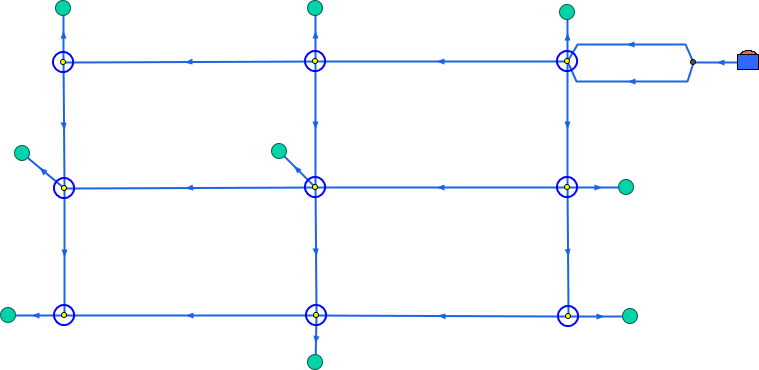

Рисунок 157. Сеть с одним источником


В сети с единственным источником водоснабжения расчёт следует проводить в следующей последовательности:

  1. Нажмите на панели навигации кнопку Выделить .

  2. Выберите участок водопроводной сети, для которого будет производиться конструкторский расчет, щелкнув по нему левой кнопкой мыши, при этом выделенный участок замигает. В случае если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift. Расчет будет производиться для всех участков водопроводной сети следующих по направлению за выделенным.

    [Внимание]Внимание

    Участок подключения при этом не должен находиться внутри кольца.

  3. Проверьте чтобы на панели Конструкторского расчета была установлена опция Участок подключения, после чего нажмите кнопку Выбрать. После выбора участка подключения участки сети будут выделены на экране:

    • Красным цветом выделяются участки, для которых будет производиться подбор диаметров.

    • Зеленым цветом будут отмечены участки с фиксированным диаметром.

    Участки не участвующий в расчёты не выделяются (остаются без изменений).

    Выделенные участки для конструкторского расчета

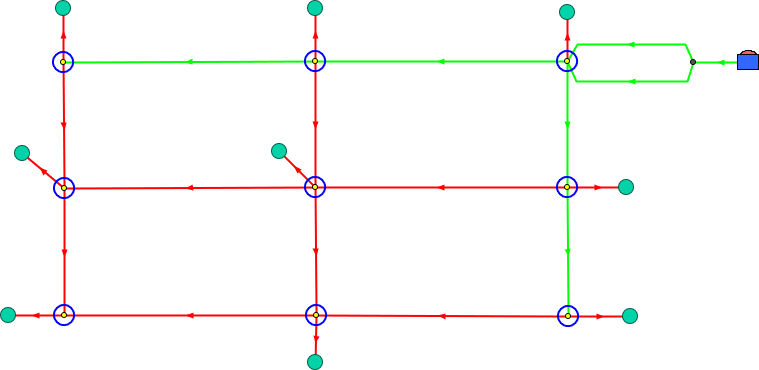

    Рисунок 158. Выделенные участки для конструкторского расчета


  4. Нажмите кнопку Расчет.

Программа выполнит расчет выбранной сети. Результаты расчета будут записаны в базу данных по объектам. В окне сообщений будет выведена информация о необходимом располагаемом напоре в узле подключения.

Сообщение об успешном конструкторском расчете

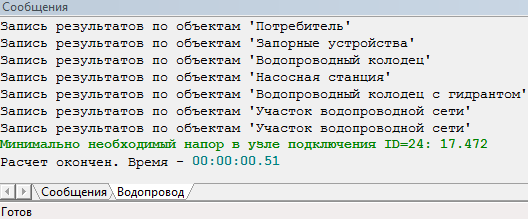

Рисунок 159. Сообщение об успешном конструкторском расчете
