Второй случай - расчет сети от нескольких источников водоснабжения


Пред.		След.

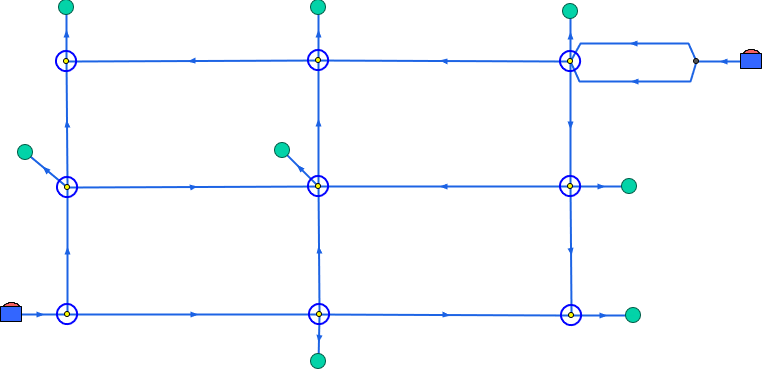

Рисунок 163. Сеть с несколькими источниками

Расчет производится в следующей последовательности:

Нажмите на панели навигации кнопку Выделить .

Выберите на схеме водопроводной сети участок подключения к одному из источников.

	Подсказка
	В случае если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift.

На панели Конструкторского расчета выберите опцию Подсеть, затем нажмите кнопку Выбрать. После выбора участка подключения участки сети будут выделены на экране:
- Красным цветом выделяются участки, для которых будет производиться подбор диаметров.
- Зеленым цветом будут отмечены участки с фиксированным диаметром.
Участки не участвующий в расчёты не выделяются (остаются без изменений).

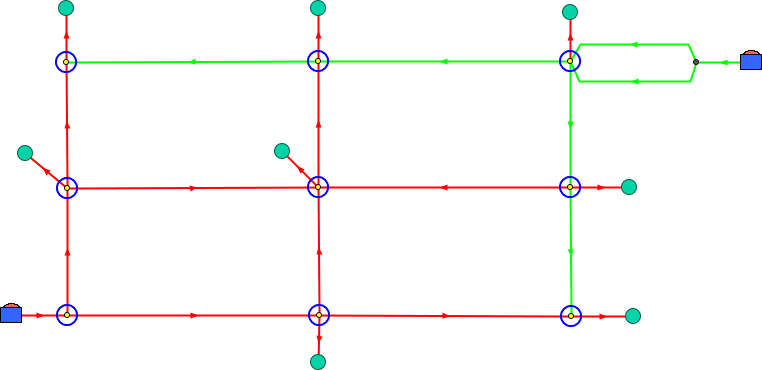

Рисунок 164. Выделенные участки для конструкторского расчета
На панели Конструкторского расчета установите опцию Подбирать напор.
Нажмите кнопку Расчет.

Программа выполнит расчет выбранной сети, а результаты расчета будут записаны в базу данных по объектам.

Диаметры трубопроводов и напоры воды в местах подключения источников или в узлах подключения сети определяются из следующих соображений:

Полные напоры в узлах подключения одинаковые.
Напоры в узлах подключения определяются как разность между полным напором и геодезической отметкой узла подключения.

Выбранный напор записывается в базу данных на каждом источнике в поле Напор на выходе.

Результаты расчета можно посмотреть в базе данных по участкам водопроводной сети, так же возможно построить пьезометрический график по выбранному направлению (подробней о том как построить пьезографик можно узнать в разделе «Построение пьезометрического графика»).

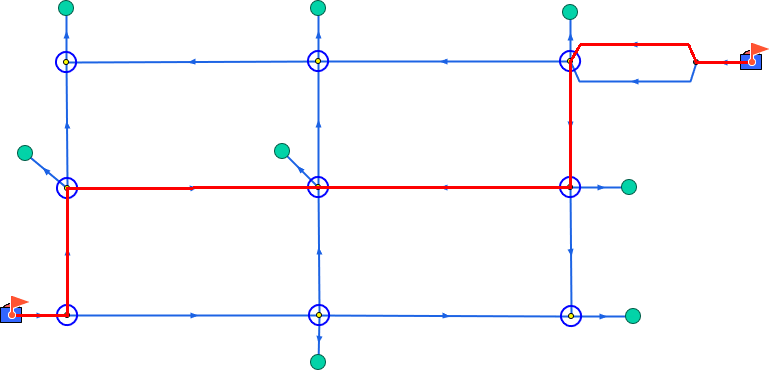

Рисунок 165. Путь для пьезографика от источника 1 до источника 2

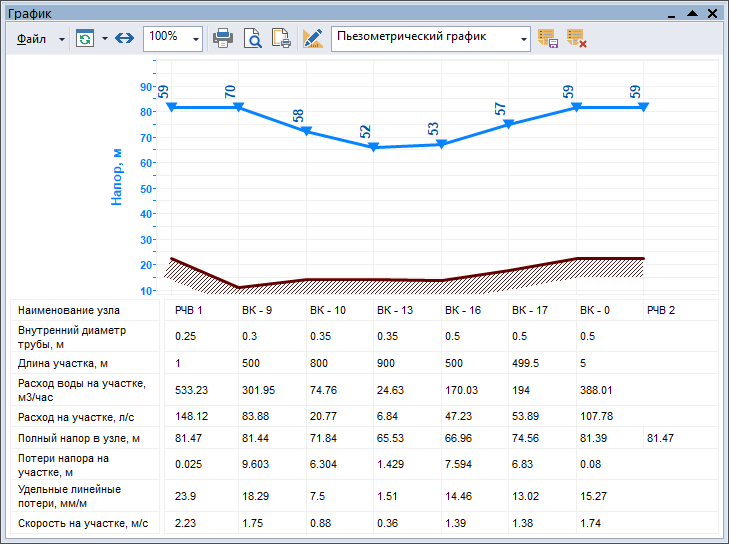

Рисунок 166. Пьезографик от источника 1 до источника 2
