Запуск поверочного расчета от источников

[Примечание]Примечание

Прежде чем запускать расчет, внимательно проверьте настройки расчетов (Настройка объектов слоя, данных и размерности полей).

Для запуска поверочного расчета:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов:

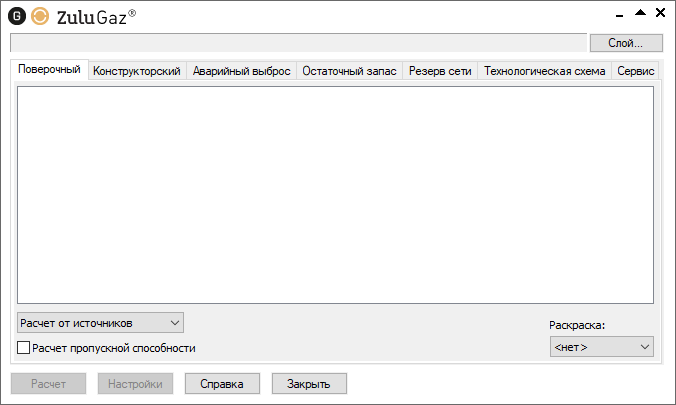

    Вкладка «Поверочный» диалога гидравлических расчетов

    Рисунок 95. Вкладка «Поверочный» диалога гидравлических расчетов


  2. Откройте вкладку Поверочный.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

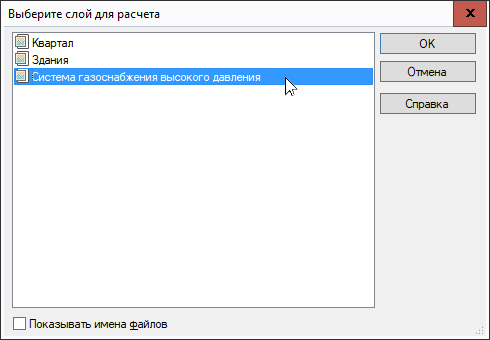

    Окно выбора слоя

    Рисунок 96. Окно выбора слоя


  4. Для снятия выделения со всех элементов установите флажок у первого элемента в списке.

    Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

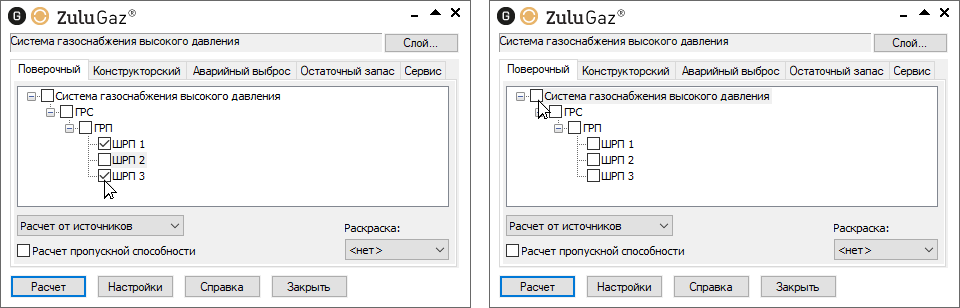

    Выбор источника для расчета

    Рисунок 97. Выбор источника для расчета


  5. Для подсчета пропускной способности отметьте опцию Расчет пропускной способности. (Подробнее «Расчет сетей по методике СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2–1–2013»).

  6. Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление ошибке красным цветом (Рисунок 98, «Ошибка при запуске расчета»). Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если в поле будет занесен диаметр участка более 1.4 м, то программа выдаст ошибку. Более подробно о возможных ошибках можно узнать в разделе Возможные ошибки расчетов).

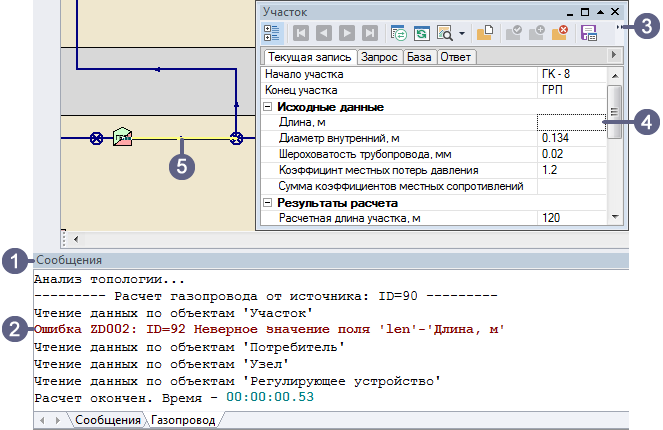

Ошибка при запуске расчета

Рисунок 98. Ошибка при запуске расчета


  1. Окно Сообщения.

  2. Сообщение об ошибке.

  3. Окно базы данных объекта, у которого обнаружена ошибка.

  4. Поле базы данных с ошибочным значением.

  5. Объект с ошибкой в данных.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта газопроводной сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения.
