Знакомство с окном Коммутационные задачи

Перед началом работы полезно ознакомиться с окном коммутационных задач:

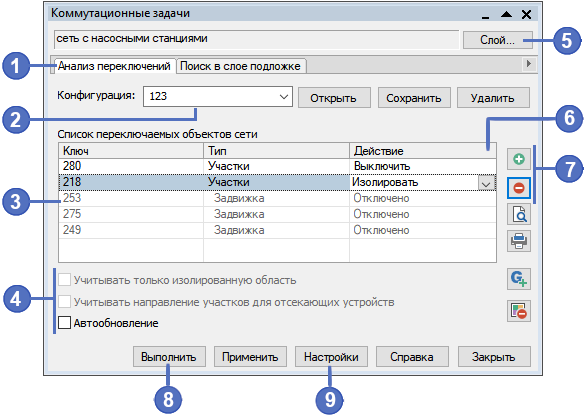

Диалог Коммутационные задачи

Рисунок 147. Диалог Коммутационные задачи


  1. Вкладка выбора расчета Анализ переключений или Поиск в слое подложке.

  2. Поле выбора конфигурации (списка объектов) и кнопки действий с конфигурацией.

  3. Список переключаемых объектов газопроводной сети.

  4. Дополнительные опции расчета:

    • Учитывать только изолированную область - при включении данной опции, итоговые значения будут рассчитываться только для отключенных участков.

    • Учитывать направление участков для отсекающих устройств - указывает, следует ли учитывать направления участков при поиске отключающих устройств.

    • Автообновление - отвечает за автоматическое обновление раскраски инженерной сети, при добавлении объектов в список переключений.

  5. Кнопка выбора слоя.

  6. Выбор действия с объектом (отключение, изолирования от источника).

  7. Кнопка добавления и кнопка удаления объектов в список переключений.

  8. Кнопка запуска расчета.

  9. Кнопка открытия окна настроек.
