Поверочный расчет

Цель расчета

Целью поверочного расчета системы водоотведения является определение пропускной способности существующих трубопроводов.

В результате гидравлического расчета определяются: потокораспределение в сети, скорости движения жидкости и заполнение трубопровода, участки с напорным движением, с возможными изливами на землю. Результаты расчета представляются как зональная раскраска по параметрам, например, по скорости движения жидкости. При наличии слоя с рельефом местности возможно "считывание" геодезических отметок с карты в узловые объекты канализационной сети.

Особенности расчета:

  • Совместный расчет самотечной и напорной канализации.

  • Возможность учитывать в расчете приток поверхностных и грунтовых вод. Для этого в настройках включите опцию Учитывать дополнительный приток и укажите Максимальное суточное количество осадков, мм. Подробнее о дополнительном притоке Дополнительный приток поверхностных и грунтовых вод.

  • Расчет по средним расходам с учетом коэффициентов неравномерности притока сточных вод. Согласно СП 32.13330.2018 (по умолчанию) или МГСН 1.01-99. Подробнее смотрите раздел Коэффициенты неравномерности притока сточных вод.

  • Поддерживаются несколько различных методов расчета потокораспределения:

    • Статический — самый простой метод, заполнение в начале и конце будут одинаковыми, поток равномерный и устойчивый. Не учитывает накопление, контр-уклоны и несколько выходов из одного узла.

    • Кинематический — один из методов расчета потокораспределения, но имеет ряд ограничений и не рекомендуется к использованию.

    • Динамический — наиболее точный метод расчета, поддерживает контр-уклоны, параллельные коллекторы. Рекомендуется для выбора.

    [Примечание]Примечание

    Подробное сравнение методов расчета можно прочитать в документации SWMM.

  • Поверочный расчет может выполняться на данные, полученные в результате конструкторского расчета (заданные расходы, рассчитанные диаметры и высотная схема — глубины, уклоны).

  • Для сходимости расчета с кольцами, отрицательными уклонами и при динамическом режиме, требуется большой интервал времени анализа сети, до ее выхода на стабильный режим. Время анализа сети, мин указывается в настройках расчета. В результате расчета определяется Погрешность связности (%) . Чем больше время анализа расчета, тем меньше становится погрешность (но увеличивается время расчета). Погрешность связанности должна быть менее единицы (должна стремиться к 0).

    [Примечание]Примечание

    Погрешность выполнения расчетов может быть связана как с недостаточным времени анализа сети, так и качеством исходных данных к примеру наличие участков маленькой длины, наличием контр-уклонов, особенно в начальных узлах гидравлической модели.

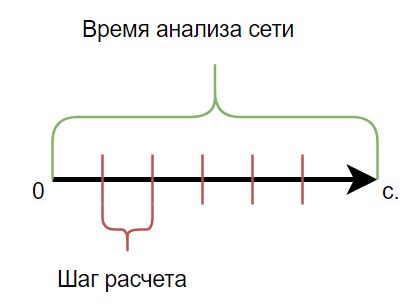

    На погрешность связанности также влияет настройка Шаг расчета. Шаг расчета — это дискретность расчета: чем меньше заданный шаг, тем точнее результаты расчета, но дольше его выполнение. Минимальное значение 1 секунда, максимальное - 59 секунд.

    Чем меньше шаг, тем меньше становится погрешность связанности — она должна быть менее единицы (должна стремиться к 0).

    Промежуточные результаты в базу данных не записываются, а в базу сохраняется результат по последнему моменту времени: задано 240 минут - значит в полях объектов будет записан результат после 240 минут работы системы.

  • Дополнительно вы можете определить поле Максимальное заполнение h/D — это максимально заполнение на участке с учетом дождя за всё время анализа сети. Например, дождь может быть двадцать минут, а максимальное заполнение произойти позже.

    Для этого:

    1. укажите Продолжительность дождя в минутах.

      [Примечание]Примечание

      Если указать продолжительность дождя 0, то дождь будет идти на протяжении всего расчета.

      Дождь начинается с начала расчета.

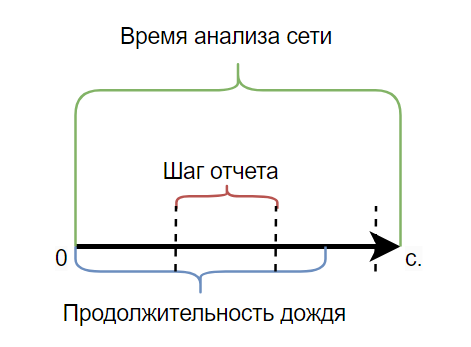

    2. задайте Шаг отсчета — это дискретность формирования отчета, по результатам которого определяется максимальное заполнение. Значение по умолчанию 15 минут. Минимальное значение 1 минута.
