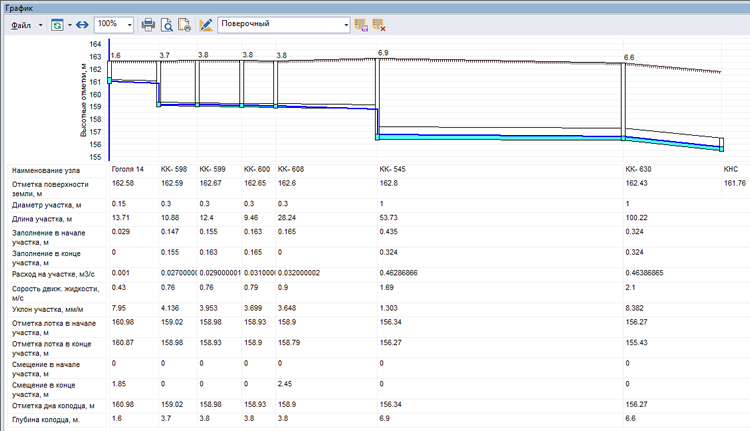

Целью построения продольного профиля Рисунок 1, «Пример продольного профиля» является наглядная иллюстрация результатов гидравлического расчета (поверочного, конструкторского). Настройка профиля задается пользователем, при этом на экран выводится:

В таблице под графиком выводятся для каждого объекта сети наименование, геодезическая отметка земли, геодезическая отметка лотка, длина участка, диаметр трубопровода, уклон, расход по участку, скорость, заполнение канала.

Внешний вид продольного профиля, а также выводимая под графиком информация настраивается пользователем.

Подробнее о работе с продольным профилем Продольный профиль.
