Самотечный участок

Самотечный участок канализационной сети – это линейный объект, который характеризуется диаметром, расходом, уклоном, начальным и конечным отметками лотка. Участок- он же коллектор, канал.

Изображение участка в зависимости от желания пользователя, может соответствовать или не соответствовать стандартному изображению сети по ГОСТ.

Пример изображения участка

Рисунок 7. Пример изображения участка


В ZuluDrain за участок принимается трубопровод имеющий постоянные гидравлические свойства. Участок сети в расчетах не всегда должен совпадать с участком с точки зрения паспортизации и инвентаризации. Там где меняются гидравлические свойства, участок обязательно должен быть закончен одним из типовых объектов.

Начало и конец участка

Участок обязательно должен начинаться и заканчиваться одним из типовых узлов (объектом сети). Началом участка является Колодец (например сток со здания), а концом участка смотровой (любой другой Колодец) или Выпуск. Любой объект, установленный на сети, является конечным узлом для входящих участков, и одновременно начальным для следующего. Например на Рисунок 8, «Пример изображения участков сети» изображены 3 участка канализационной сети.

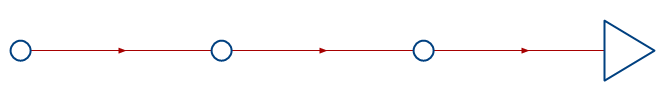

Пример изображения участков сети

Рисунок 8. Пример изображения участков сети


Кроме того, пользователь может разбить трубопровод на разные участки в любом месте по своему желанию даже там, где гидравлические свойства трубопровода не меняются. Например, трубопровод может быть разделен на участки смотровым колодцем на магистрали.

Правила изображения самотечного участка:

  1. Если из колодца выходит напорный участок, то в этот колодец можно подключить только один самотечный участок. Нельзя чтобы в колодец одновременно входило несколько самотечных участков и выходил напорный:

    Слева - неправильное изображение самотечных участков, справа - верное.

    Рисунок 9. Слева - неправильное изображение самотечных участков, справа - верное.


Направление

На изображенных участках появляется стрелка, указывающая направление, заданное при его вводе (рисовании) от начального узла к конечному.

[Примечание]Примечание

Включить отображение направлений можно в Настройке слоя.

Для моделирования сети водоотведения обязательно, чтобы направления участков соответствовали реальной действительности, то есть направление на всех участках должно строго соблюдаться. Например на Рисунок 10, «Пример направлений на участках» все участки от источников стоков (Колодцев) должны быть направлены в сторону Выпуска.

[Примечание]Примечание

О том как сменить направление участков смотрите в разделе «Смена направления участка сети».

Ориентировать направления участков можно автоматически, подробнее смотрите раздел «Автоматическое ориентирование участков»

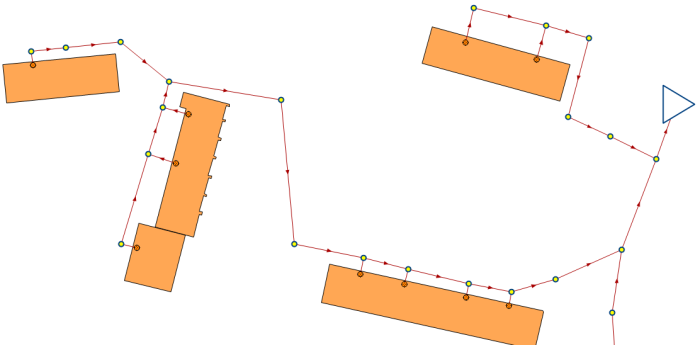

Пример направлений на участках

Рисунок 10. Пример направлений на участках
