Масштабирование элементов слоя
Используя операцию масштабирования элементов возможно одновременно изменить размеры примитивов, типовых объектов или надписей указанного слоя. Размер меняется в соответствии с введенным коэффициентом. Чем больше коэффициент, тем больше размер объекта. Коэффициент применяется к исходным данным элементов:
-
символы (примитивы) - это значение указанное в строке Размер окна Стиль;
-
символы (типовые)- это значение указанное в строке Размер режима в Структуре слоя;
-
линии (примитивы) - это значение указанное в строке Масштаб 1:1 диалога Стиль. Для масштабирования обязательно должна быть установлена опция Масштабировать;
-
линии (типовые) - это значение указанное в строке Масштаб 1:1 раздела Линии линейного графического типа в Структуре слоя, масштабирование будет применяться только в том случае, когда установлена опция Масштабировать. Так же промасштабированы могут быть пересечения линий, в этом случае изменяться будет значение поля Масштаб 1:1 раздела Пересечения линий. Для масштабирования обязательно должна быть установлена опция Масштабировать;
-
надписи (бирки) - это значение указанное в строке Масштаб 1:1 диалога Создание надписей, масштабирование будет применяться только в том случае, когда установлена опция Масштабировать.
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
В более ранних версиях размеры символов и надписей слоев менялись при изменении проекции карты. Так же при печати или публикации данных для ZuluGIS Online и ZuluGIS Mobile размеры отличались от исходных. В текущей версии размеры объектов не зависят от параметров проекции, в результате чего все надписи и символы будут одинакового размера как в настольной, мобильной, онлайн версии, так и при печати данных. После обновления версии в связи с изменениями в системе размеры вышеуказанных объектов автоматически пересчитаются и в некоторых случаях потребуется их разовое масштабирование. Для него следует воспользоваться операцией масштабирования элементов. |
Для настройки масштабирования объектов слоя:
-
Выберите меню .
-
Из списка Слой укажите слой для масштабирования. Слой НЕ должен в этот момент быть редактируемым.
-
С помощью галочек определите для каких элементов выбранного слоя будет производиться масштабирование элементов:
-
Типовые объекты;
-
Примитивы;
-
Бирки.
-
-
В строке Коэффициент введите коэффициент масштабирования. Если нажать кнопку
то произойдет пересчет коэффициента 1/К, где К - введенный
коэффициент. Таким образом возможно при повторном масштабировании элементов вернуться к
изначальному масштабу.

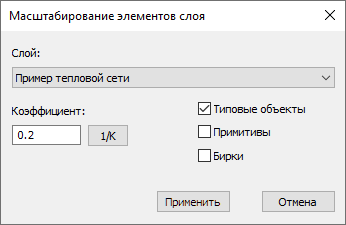

Рисунок 397. Диалог масштабирования элементов слоя
-
Для подтверждение масштабирования нажмите кнопку . Кнопка закроет диалог без применения изменений.
