Ввод символа

Символ это объект, который описывается в системе одной точкой (X, Y) независимо от его размера. Символами могут обозначаться деревья, памятники, дорожные знаки и т.п. В инженерной сети все объекты кроме линейных (участков) так же являются символами.

[Примечание]Примечание

Подробней об инженерной сети можно узнать в разделе Слой инженерной сети.

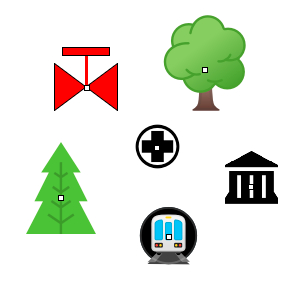

На рисунке ниже приведены примеры различных символов. Для наглядности отображены точки привязки символов (включен режим отображения узлов- ).

Символы

Рисунок 354. Символы


Символ можно вводить на произвольное место карты с помощью мыши. В этом случае вы визуально оцениваете расположения символа. Так же символ может быть введен на точное место с указанием его координат или соблюдая какие либо условия, например расстояния от определенной точки. Во втором варианте используется нанесение символа с помощью геометрических построений.

Вводить можно как простые символьные объекты, так и типовые символьные объекты:
