Отчет по выпускной квалификационной работе студента Дальневосточного федерального университета (ДВФУ) Слабуха Г.А.

Федеральное государственное автономное образовательное учреждение
высшего образования «Дальневосточный федеральный университет»

Политехнический институт (Школа)
Департамент энергетических систем
Выполнил: студент группы Б3118-08.03.01тгвн Слабуха Г.А.
Специальность: Строительство
Профиль: Теплогазоснабжение и вентиляция
Дипломный руководитель: Старший преподаватель Почекунин П.С.
Работа защищена с оценкой «отлично».

Тема выпускной квалификационной работы: «Разработка проекта системы теплоснабжения от котельной №11, с учётом переключения нагрузки с котельной №2, города Корсакова»

В выпускной квалификационной работе разработаны технические решения, по системе теплоснабжения, на переключения тепловой нагрузки с котельной №2 на котельную №11, расположенных в г. Корсаков. Выполнены гидравлические расчеты и построены пьезометрические графики с учетом переключения и выполнения наладки гидравлического режима тепловой сети.

Расчёты произведены с помощью методов программного вычисления — ZuluGIS 2021 компании «ПОЛИТЕРМ»

ZuluGIS – это геоинформационная система, которая пользуется большим спросом в сфере водо- и теплоснабжения.

Программный комплекс ZuluThermo, разработанный компанией ООО «Политерм» открывает широкий круг возможностей для моделирования и расчетов магистральных тепловых сетей, транспортирующих тепло от источника к потребителю.

На время написания дипломных работ компания «Политерм» предоставляет студентам доступ к полной версии ZuluGIS и к серверам геоданных Zulu, что позволяет работать над проектами с любого компьютера с предустановленной программой и наличием интернет-доступа.

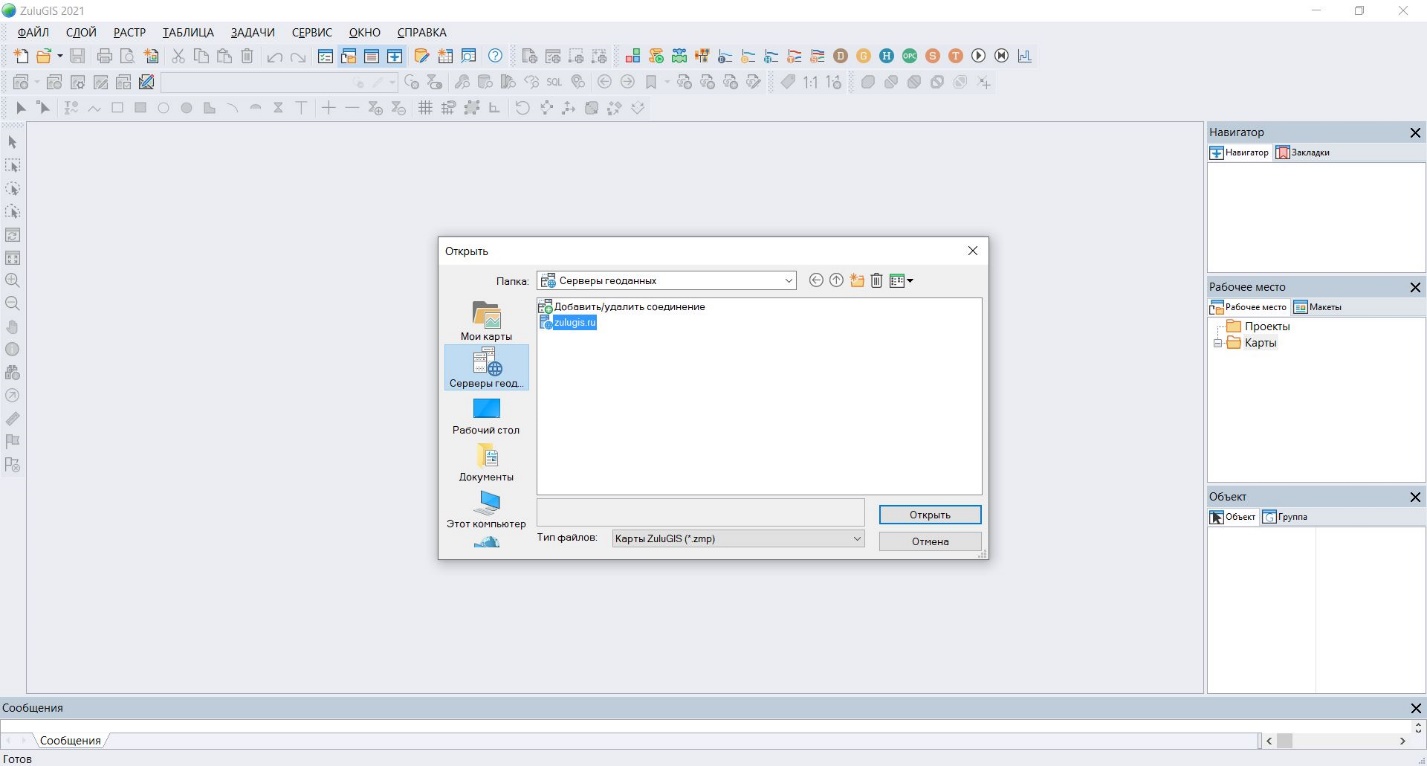

Рисунок 1 – Подключение к серверам геоданных Zulu

Объектом проектирования является существующая система централизованного теплоснабжения МО «Корсаковский городской округ» от источников теплоснабжения котельные №2 и №11.

Исходными данными для проектирования являлись: расчетная схема с диаметрами тепловых сетей от котельный №11 и №2 г. Корсаков, нагрузки по потребителям, горячее водоснабжение отсутствует, присоединение потребителей выполнено по зависимой схеме.


Рисунок 2 – Расчетная схема тепловых сетей от котельный №11 и №2 г. Корсаков

Для переключения нагрузки необходимо соединить главные магистрали сетей путём врезки трубопровода.

В качестве подложки использовался слой с веб-картографическим проектом OpenStreetMap и выбрано место для врезки и прокладки трубопровода.

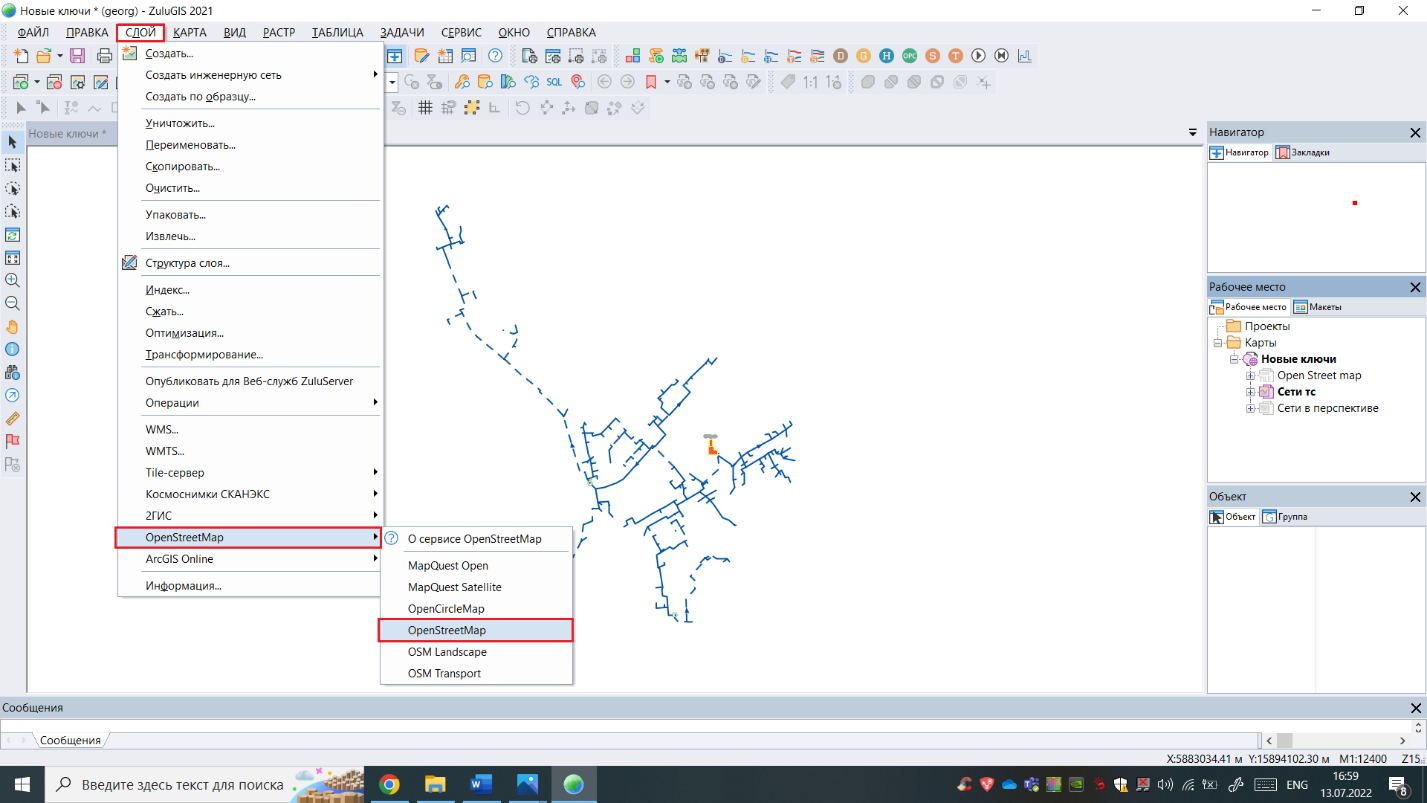

Рисунок 3 – Подложка OpenStreetMap

Гидравлический расчет проводился в два этапа: предварительный и окончательный. На первом этапе определяются потери давления в существующих трубопроводах, в которых местная составляющая учитывается их долей от величины линейных потерь давления (коэффициент местного сопротивления трубопровода); определяются диаметры новых трубопроводов.

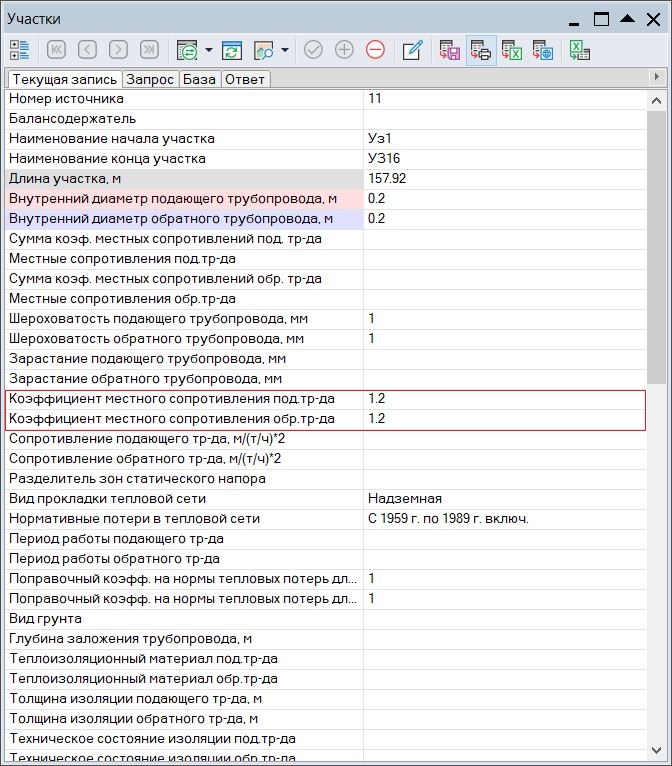

Рисунок 4 – Коэффициент местного сопротивления трубопровода

Окончательный гидравлический расчет выполнен после определения полной суммы коэффициентов местных потерь давления.

Результаты расчёта заносятся во встроенную базу данных и свободно экспортируются в Excel.

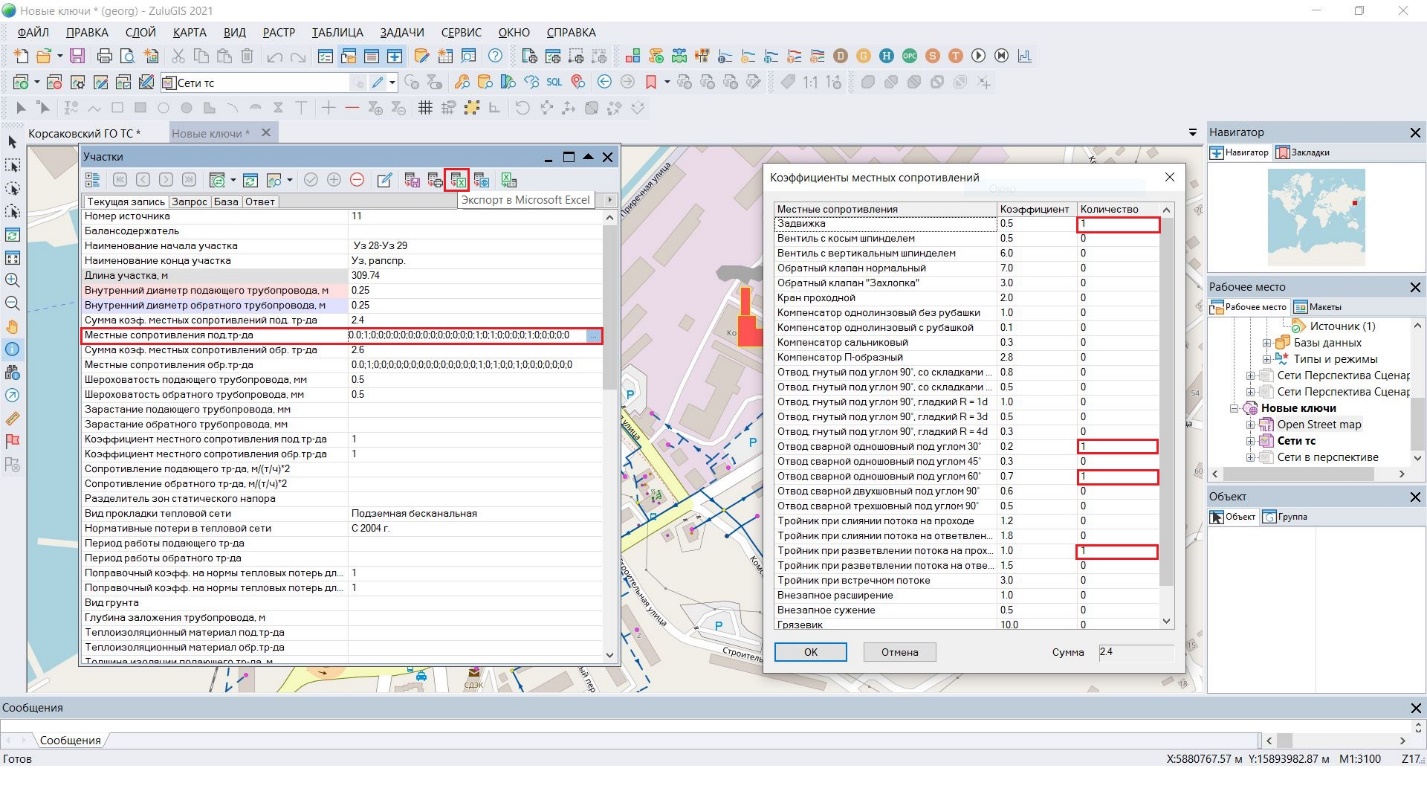

Рисунок 5 – Местные сопротивления трубопроводов

В результате расчёта были подобраны диаметры для новых трубопроводов и заменены старые. Построены пьезометрические графики. Полученный гидравлический режим характеризовался нарушением циркуляции в сети, замерзанием трубопровода, недостатком напора на потребителе, завоздушиванием и опорожнением систем отопления. Величина расчётного расхода на головном участке составила 1053 т/ч, располагаемый напор на источнике 36 м, минимальный располагаемый напор величиной 0,04 м на абоненте «ул. Калинина 16» и максимальный величиной 25,4м на абоненте «ул. Первомайская 47».

Выявлена необходимость наладки гидравлического режима.

Пьезометрические графики экспортированы в формате bmp.

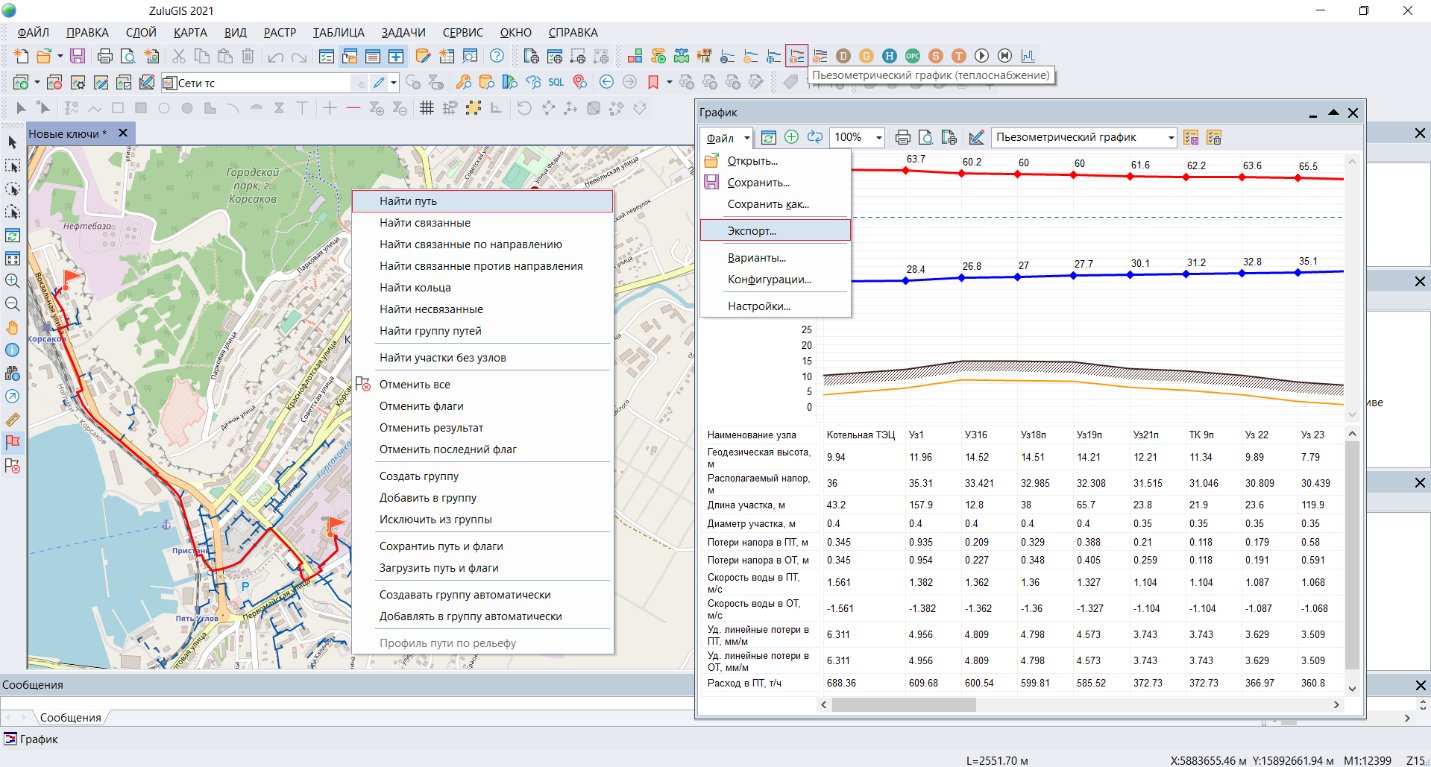

Рисунок 6 – Пьезометрические графики

В результате наладки подобраны дроссельные шайбы на вводах абонентов, регулирующие клапаны, получены расчётные параметры для подбора насосов. Достигнуты расчётные параметры теплоносителя на потребителях. Получен гидравлический режим с расчётным расходом на головном участке равным 688,4 т/ч, располагаемым напором на источнике 36 м, минимальным располагаемым напором величиной 5,1 м на абоненте «КМТП» и максимальным величиной 50,3 м на абоненте «ООО Влад-сервис». Выявлена необходимость в установке насосов на обратном трубопроводе суммарной производительностью в 171,7 м3/ч и напором величиной в 30 м в здании бывшей котельной №2. Выявлена необходимость в установке насосов на подающем трубопроводе насосной №5 суммарной производительностью в 63,3 м3/ч и напором величиной в 20,6 м. Построены пьезометрические графики.

Подбор насоса осуществлен по расчётным параметрам с помощью программы подбора Grundfos. Характеристики занесены во встроенный справочник насосов.

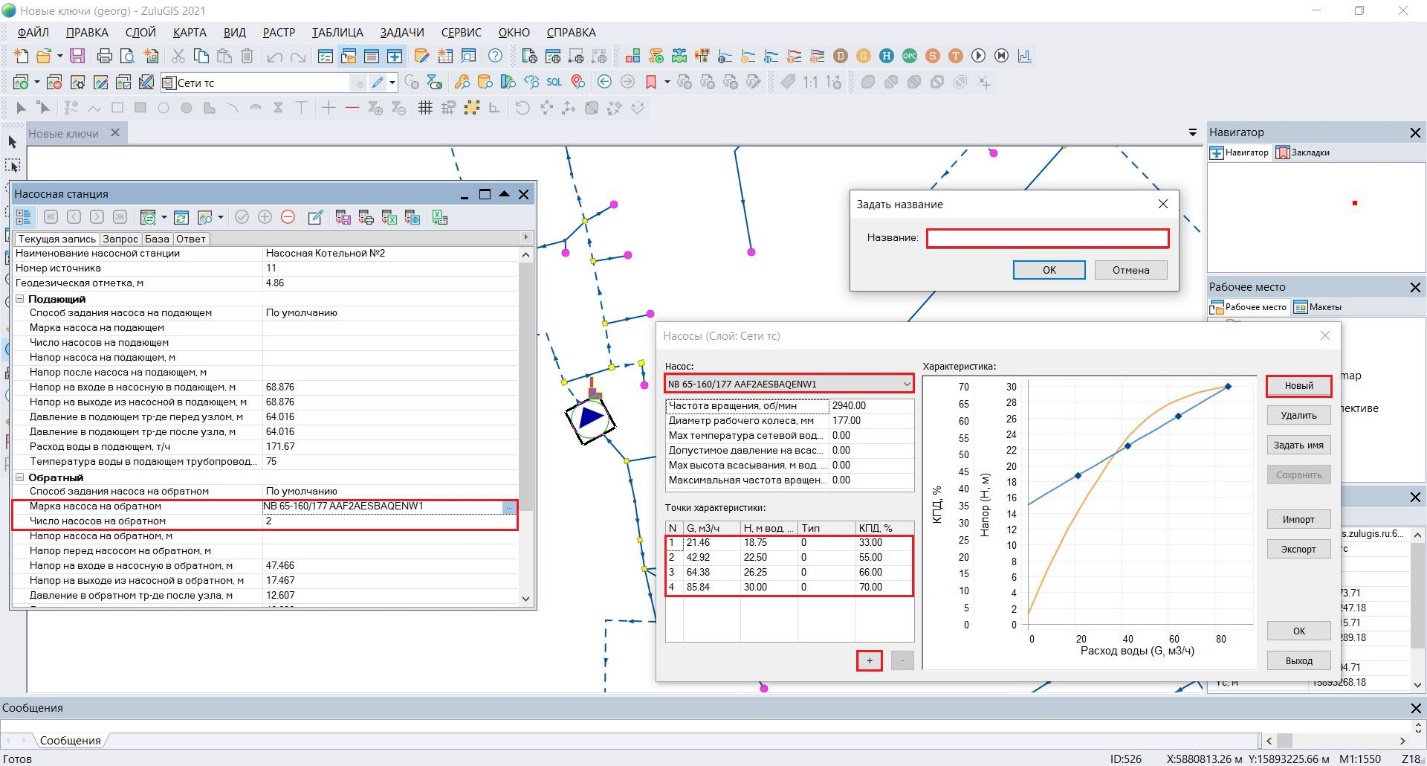

Рисунок 7 – Установка насоса

В соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП, подобран регулятор давления до себя на обратном трубопроводе. Характеристики занесены в базу данных проекта.

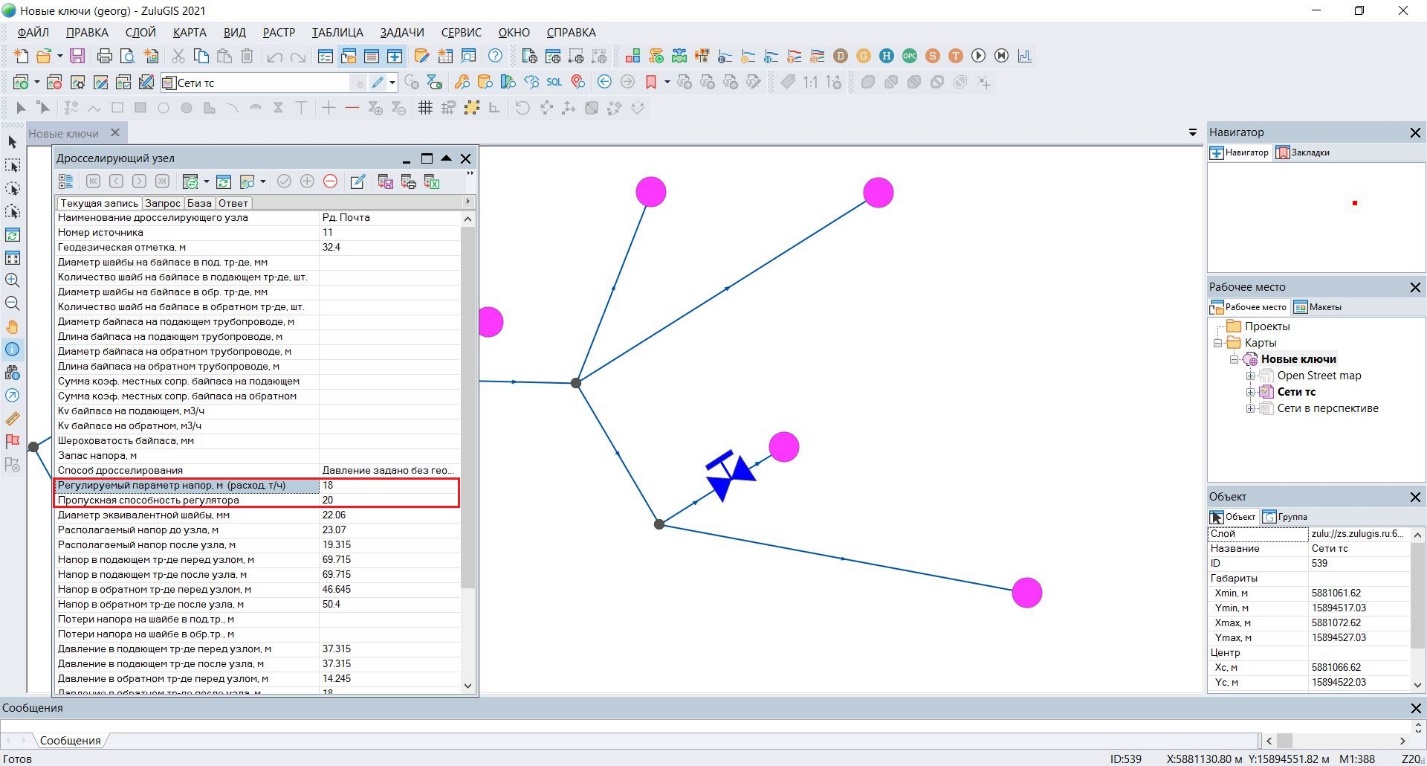

Рисунок 8 – Установка дросселирующего узла


Рисунок 9 – сравнительные пьезометрические графики

В выпускной квалификационной работе разработаны технические решения, по системе теплоснабжения и переключения тепловой нагрузки с котельной №2 на котельную №11, расположенных в г. Корсаков. Выполнены гидравлические расчеты и построены пьезометрические графики с учетом переключения и выполнения наладки гидравлического режима тепловой сети. Выполнен подбор основного оборудования проектируемой ТНС.
