Запуск расчета температурного графика

[Подсказка]Подсказка

Расчет температурного графика может занимать продолжительное время, в зависимости от количества объектов в сети и других факторов. Чтобы сократить время проведения расчета вы можете:

  1. изменить точность увязки (погрешность расчетов) - в настройках расчета заданы значения по умолчанию, которые вы можете изменить. Например, увеличить Точность по температуре, °С с 0,05 до 0,1 °С или другие параметры;

  2. включить опцию Использовать многопоточные вычисления, которая позволяет увеличить скорость выполнения расчетов с помощью распараллеливания процессорных вычислений. Включить многопоточные вычисления можно в настройках расчетов.

Для запуска расчета температурного графика:

  1. Выберите команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется окно теплогидравлических расчетов ZuluThermo.

  2. Нажмите кнопку Слой... и выберите слой рассчитываемой тепловой сети в открывшемся диалоге.

  3. Перейдите на вкладку Температурный график:

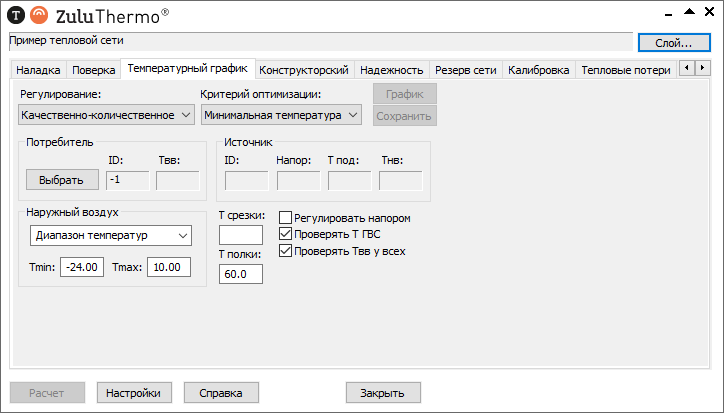

    Вкладка Температурный график

    Рисунок 185. Вкладка Температурный график


  4. Выберите способ регулирования при расчете температурного графика:

    • Качественное

    • Качественно-количественное

      Для качественно-количественного способа требуется выбрать критерий оптимизации: Минимальная температура или Минимальная стоимость.

    • По отопительному графику

  5. В блоке параметров Наружный воздух выберите способ проведения расчета:

    • Диапазон температур - позволяет указать диапазон значений наружного воздуха от Tmin до Tmax, на который будет выполняться расчет.

    • Одно значение

  6. При необходимости, задайте дополнительные параметры расчета:

    • Температура срезки − указывается максимальная температура теплоносителя в подающем трубопроводе, °С, если она отличается от расчетной (проектной). Например, на источнике нет возможности обеспечивать расчетную температуру теплоносителя в подающем трубопроводе 150°С, а максимально возможная которую он может обеспечить 130°С - в этом случае можно смоделировать режим работы со "срезкой".

    • Температура полки − указывается минимальная температура теплоносителя в подающем трубопроводе, °С. Например, для закрытых систем теплоснабжения − не менее 70° С.

    • Регулировать напором − при заданной температуре срезки и при установленном флажке Регулировать напором, недостаточная температура воды в подающем трубопроводе, будет компенсироваться увеличением располагаемого напора, для обеспечения расчетной температуры внутреннего воздуха у потребителя;

  7. Нажмите режим Выделить (или Информация) на панели навигации и выберите потребителя тепловой сети для которого будет производиться расчет, щелкнув по нему левой кнопкой мыши.

    [Подсказка]Подсказка

    Слой при этом должен быть активным, либо можно удерживать при щелчке Ctrl+Shift, при этом потребитель будет выделен мигающей рамкой.

  8. Нажмите кнопку Выбрать (смотрите Рисунок 185, «Вкладка Температурный график») панели теплогидравлических расчетов.

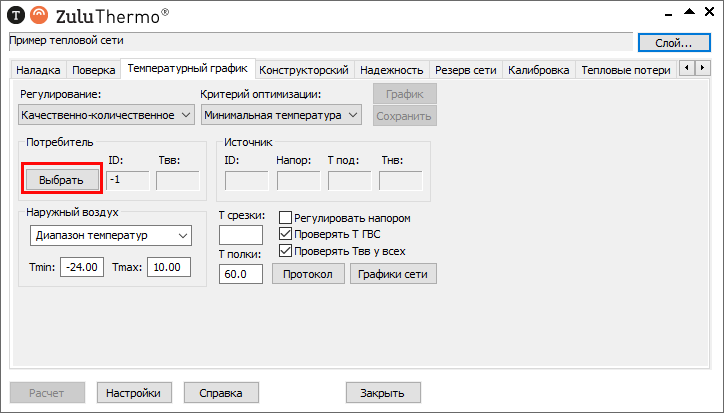

    Выбор потребителя для расчета температурного графика

    Рисунок 186. Выбор потребителя для расчета температурного графика


  9. Нажмите кнопку Расчет.

    В результате расчета температурного графика, в окне Сообщения в нижней части экрана будут выведены результаты расчета в виде значений, разделенных между собой запятой. Сохранить результаты расчета можно в виде электронной таблицы Excel или текстового файла.

    Для просмотра рассчитанного температурного графика нажмите кнопку График. Подробнее о работе с графиком в ZuluThermo смотрите в разделе «Просмотр результатов расчета температурного графика».
