Справочник Запорная арматура
Запорно-регулирующие устройства в ZuluThermo можно моделировать с учетом изменяющегося сопротивления устройства в зависимости от степени его открытия (угла поворота или положения).
Для хранения и указания характеристик устройств служит справочник Запорная арматура. В справочнике содержится список устройств и характеристики каждого устройства.
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Для выполнения расчетов данные о запорных устройствах хранятся непосредственно в слое, далее будем называть его Справочник слоя. При создании нового слоя справочник слоя, с характеристиками будет ПУСТЫМ. Информация о запорной арматуре может быть добавлена в слой самостоятельно («Добавление марки в справочник»), используя паспортные данные или импортирована («Импорт данных по запорным устройствам»). Импортировать информацию о задвижках можно из: локального или серверного справочников, справочников другого слоя или обменных файлов с расширением |
В зависимости от типа запорно-регулирующего устройства: задвижка, вентиль, кран и т.д, и доступных исходных данных по оборудованию, в справочнике вы можете выбрать один из способов моделирования (тип характеристики устройства):
-
Степень открытия и коэффициент гидравлического сопротивления Ⲝ (безразмерная величина)
Указывается степень открытия устройства от 0 до 1, где 1 - это на 100% открытое (полностью) устройство, и соответствующее значение гидравлического сопротивления Ⲝ.
Угол поворота и коэффициент гидравлического сопротивления Ⲝ (безразмерная величина)
-
Указывается угол поворота (открытия) устройства в градусах: от 0° до 90°, где 0° - это закрытое устройство, а 90° - полностью открытое устройство, и соответствующее значение гидравлического сопротивления Ⲝ.
-
Положение и Kv
Указывается положение регулирующего устройства и соответствующее значение Kv устройства в указанном положении. Kv – это условный объемный расход воды через полностью открытый клапан, м3/час при перепаде давлений 1 Бар.
![[Предупреждение]](images/admon/warning.png) | Предупреждение |
|---|---|
|
Если вы измените Тип характеристики для существующего устройства, то пересчета значений не произойдет. Например, если были указаны значения для Угла поворота, то при смене на Положение, значения следует пересчитать и ввести самостоятельно. |

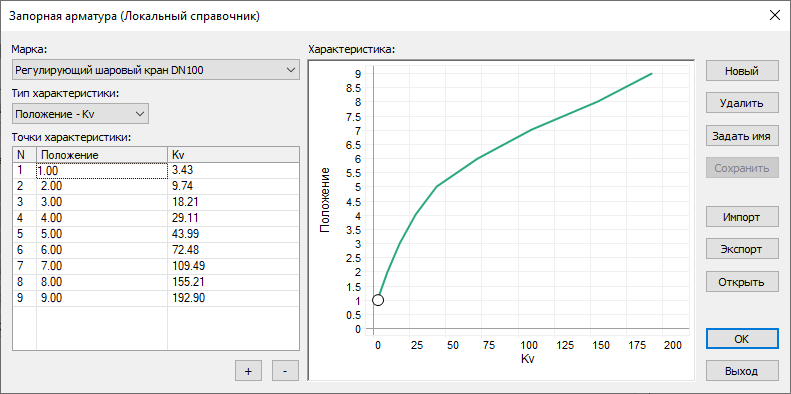

Ниже представлено окно Справочника запорной арматуры, в котором приведены характеристики задвижки, а также отображается график этой зависимости.
Рисунок 420. Окно Справочника по запорной арматуре
В поле Марка арматуры указывается название запорного устройства.
Выпадающий список Тип характеристики позволяет выбрать способ моделирования (тип характеристики):
-
Степень открытия и Ⲝ
-
Угол поворота и Ⲝ
-
Положение и Kv
Таблица Точки характеристики содержит:
-
N - порядковый номер точки.
-
Степень открытия/Угол поворота/Положение
-
Ⲝ или Kv
На основе значений из таблицы Точки характеристики строится график Характеристика:

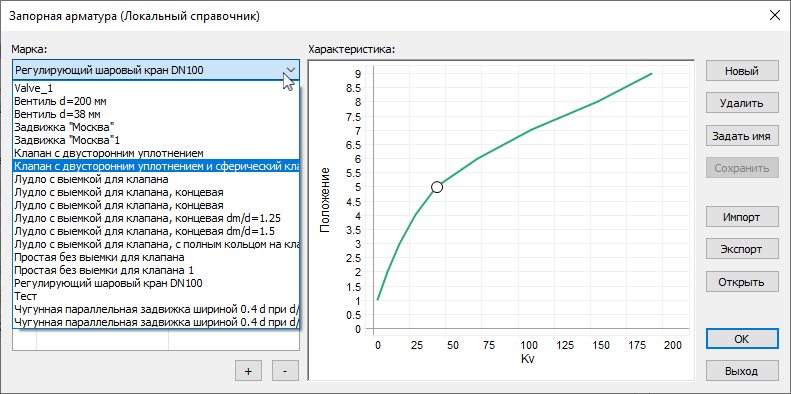

Для просмотра данных по интересующей марке арматуры необходимо выбрать ее в выпадающем списке Марка (Рисунок 421, «Просмотр марки запорного устройства»).
Рисунок 421. Просмотр марки запорного устройства

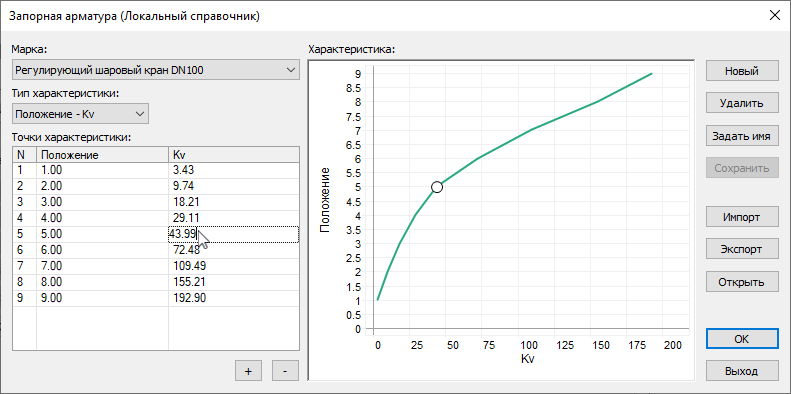

Если в таблице выделить интересующую строку, то будет выделена соответствующая точка на графике в правой части окна (Рисунок 422, «Просмотр характеристики запорного устройства»).
Рисунок 422. Просмотр характеристики запорного устройства
