Открыть справочник температурных графиков

[Предупреждение]Предупреждение

При работе со справочниками следует обращать внимание с каким видом справочника вы работаете. В заголовке окна указывается название справочника, например Температурные графики (Локальный справочник). Подробнее о хранении справочников можно узнать в разделе «Хранение справочника температурных графиков».

При температурного графика в базе данных, открывается справочник слоя. Перейти в другие виды справочников можно, нажав на панели инструментов Температурный график и в открывшемся окне нажать кнопку Открыть.

Открыть справочник температурных графиков слоя

Открыть справочник температурных графиков конкретного слоя тепловой сети можно двумя способами: на панели расчетов ZuluThermo или в базе данных по участкам сети.

Первый способ:

  1. Выбрать команду главного меню Задачи|ZuluThermo или нажать кнопку на панели инструментов.

  2. Перейти на вкладку Температурный график.

  3. Нажать кнопку Слой... и выбрать слой тепловой сети из списка.

  4. На панели ZuluThermo нажать кнопку Графики слоя.

Второй способ:

  1. Открыть окно семантической информации по источнику (ЦТП), на котором надо выбрать температурный график.

  2. В режиме текущая запись установить курсор с правой стороны от строки Температурный график.

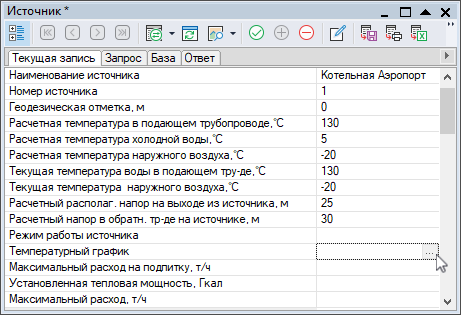

    Выбор температурного графика на источнике

    Рисунок 466. Выбор температурного графика на источнике


  3. Нажать кнопку . Откроется окно температурного графика, в котором отобразится список доступных графиков слоя.

Открыть локальный справочник температурных графиков

Чтобы открыть локальный справочник температурных графиков:

  1. Нажмите на панели инструментов Температурный график.

    Откроется окно справочника, в заголовке окна будет надпись Локальный справочник.

Открыть справочник температурных графиков с ZuluServer

Чтобы открыть справочник температурных графиков с сервера:

  1. Нажмите на панели инструментов Температурный график .

  2. В окне температурного графика нажмите кнопку Открыть и выберите Справочник на сервере.

  3. В открывшемся окне Источники геоданных выберите нужное соединение с сервером и нажмите ОК.

    Окно Источники геоданных

    Рисунок 467. Окно Источники геоданных


    Откроется справочник с сервера, в заголовке окна будет надпись Температурные графики (Сервер zulu:...).

    В окне отобразится список доступных температурных графиков из справочника с сервера.

Открыть справочник температурных графиков из файла

Чтобы открыть справочник температурных графиков из файла:

  1. Нажмите на панели инструментов Температурный график .

  2. В окне графика нажмите кнопку Открыть и выберите Файл.

  3. В открывшемся окне выберите файл с графиками.

    Откроется справочник из файла, в заголовке окна будет надпись Температурные графики (Файл: ...).

    В окне отобразится список доступных температурных графиков из файла.
