При создании нового слоя тепловой сети, создаётся пустой Справочник насосов. Насосы следует добавить самостоятельно, используя паспортные данные насоса («Добавление марки насоса») или импортировать («Импорт данных по насосам») .

Для указания конкретной марки насоса у объекта на карте надо:

Открыть окно семантической информации по конкретному насосу ();
Установить курсор с правой стороны от поля Марка насоса на подающем тр-де. В случае, если насос установлен на обратном трубопроводе, использовать поле Марка насоса на обратном (Mark_obr).
Нажать кнопку . Откроется окно справочника
Примечание

Кнопка будет видна только, когда активна правая часть строки.

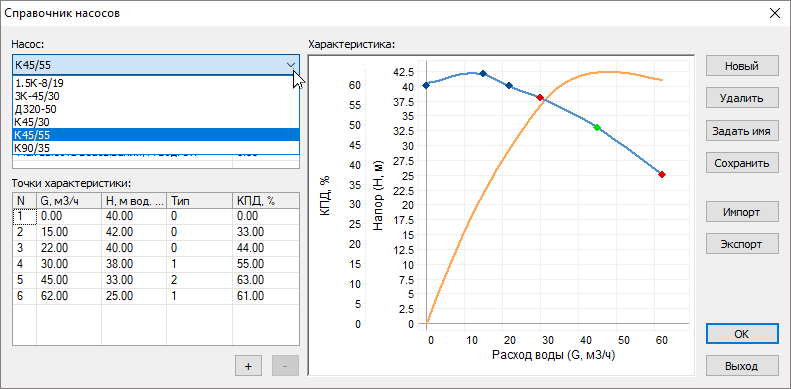

Рисунок 405. Выбор марки насоса
В открывшемся окне Справочника насосов с помощью кнопки выбрать необходимую марку.

При отсутствии насосов, их следует импортировать из различных источников «Импорт данных по насосам»
Нажать кнопку ОК. Марка насоса автоматически будет сохранена в слой и занесена в таблицу исходных данных.

	Примечание
Кнопка будет видна только, когда активна правая часть строки.

	Важно
Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник насосов, то расчет выдаст ошибку в строке Марка насоса, в связи с тем, что в справочнике эта информация отсутствует.

Важно

Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник насосов, то расчет выдаст ошибку в строке Марка насоса, в связи с тем, что в справочнике эта информация отсутствует.
