Добавление марки насоса

Если в справочниках насосов необходимая вам марка отсутствует, то нужно занести новую марку самостоятельно:

  1. Открыть справочник по насосам.

  2. В окне справочника нажать кнопку Новый.

  3. Ввести Название (марку) насоса и нажать ОК.

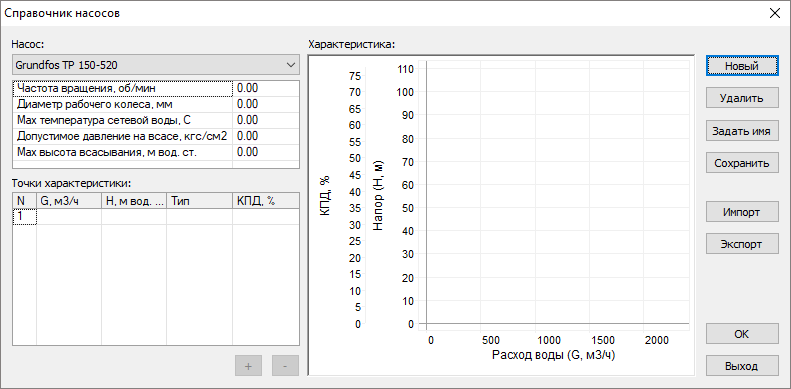

    Добавление марки насоса в справочник

    Рисунок 385. Добавление марки насоса в справочник


  4. Укажите QH характеристики насоса в нижней левой части окна:

    • Расход, G (м3/ч);

    • Напор, H (м вод.ст.) воды;

  5. После ввода первой строки нажать + для добавления следующей, или "стрелку вниз" на клавиатуре. При вводе значений автоматически в правой части окна будет выстраиваться график зависимости расхода воды от напора.

    Окно Справочника насосов

    Рисунок 386. Окно Справочника насосов


  6. Нажать Сохранить для сохранения изменений.

  7. Дополнительно можно указать в верхней части информационные данные о насосе Таблица 6, «Перечень полей насоса» :

    • частоту вращения (об/мин)

    • диаметр рабочего колеса (мм)

    • максимальную температуру сетевой воды (℃)

    • допустимое давление на всасе (кгс/см2)

    • максимальную высоту всасывания (м. вод.ст.);
