Знакомство с окном пьезографика
Перед запуском расчета познакомимся с окном пьезографика (смотрите Рисунок 314, «Знакомство с окном пьезографика»).

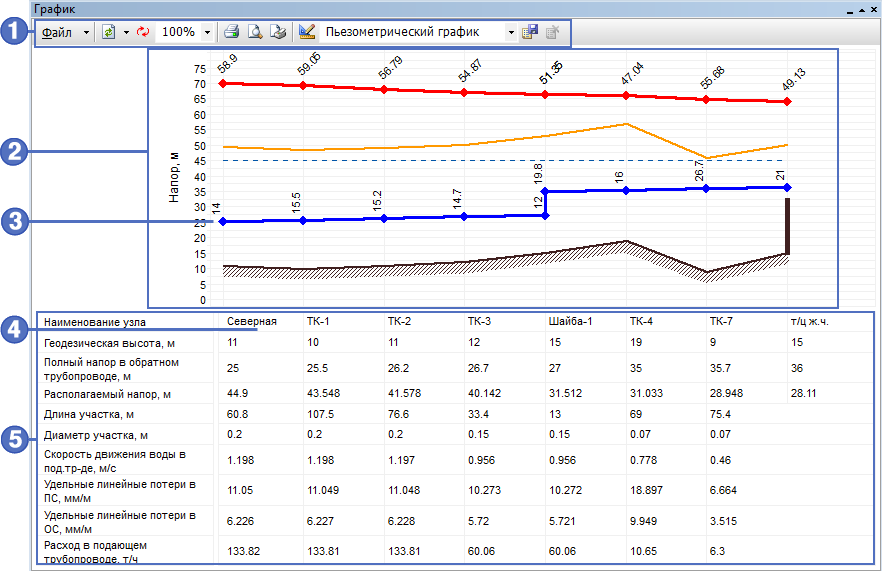

Рисунок 314. Знакомство с окном пьезографика
-
Панель инструментов пьезометрического графика.
-
Область графика.
-
Обозначение объекта тепловой сети на графике.
-
Ячейка с наименованием объекта указанным выше на графике.
-
Область табличных данных связанных с объектами.
![[Подсказка]](images/admon/tip.png) | Подсказка |
|---|---|
|
Воспользуйтесь быстрой настройкой графика, чтобы настроить его масштаб, внешний вид и какие объекты отображаются на графике. |
Условные обозначения по-умолчанию:
-
линия давления в подающем трубопроводе красным цветом;
-
линия давления вскипания оранжевым цветом.
-
линия статического напора голубым пунктиром;
-
линия давления в обратном трубопроводе синим цветом;
-
линия, обозначающая геодезическую отметку оси (верха) трубопровода .
