Экспорт технологической схемы

Для экспорта технологической схемы тепловой сети:

  1. Выберите команду главного меню Задачи|ZuluThermo или нажмите на панели инструментов кнопку . Откроется окно расчетов ZuluThermo.

  2. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети и нажмите кнопку ОК.

  3. Перейдите на вкладку Технологическая схема.

  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

    Для снятия выделения со всех элементов установите флажок у первого элемента в списке.

    [Примечание]Примечание

    По умолчанию источники сортируются по значению поля Наименование источника по возрастанию. В настройках расчета на вкладке Вид вы можете изменить порядок сортировки источников.

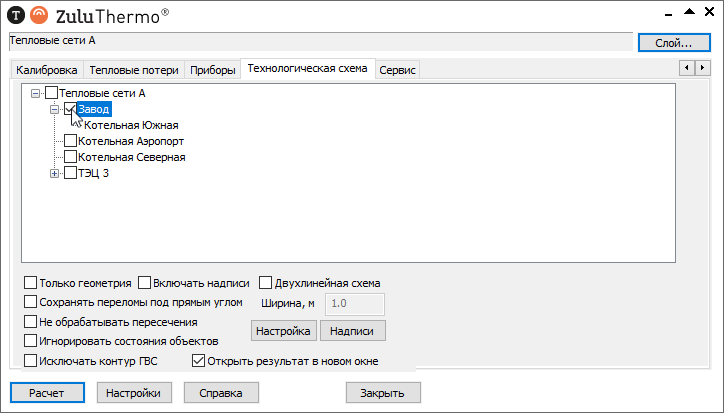

    Выбор источника для расчета

    Рисунок 269. Выбор источника для расчета


  5. Укажите опции экспорта:

    • Только геометрия — при включении данной опции экспортирована будет только графика, без баз данных и надписей.

      [Примечание]Примечание

      Если включена опция Только геометрия, то опция Включать надписи недоступна.

    • Включать надписи — включите для экспорта надписей (бирок) слоя на технологическую схему. Чтобы выбрать какие именно надписи будут экспортированы, нажмите кнопку Надписи и отметьте нужные варианты.

    • Двухлинейная схема — включите, чтобы схема была экспортирована в двухлинейном виде: с линиями подающего и обратного трубопроводов. Расстояние между подающим и обратным задается в поле Ширина, м.

      [Предупреждение]Предупреждение

      При экспорте в двулинейную схему каждый участок в режиме включен (однолинейное изображение подающего и обратного) преобразуется в подающий и обратный участок, а для начального и конечного узла (кроме потребителя) создаются аналогичные узловые объекты. Увеличенный фрагмент результата экспорта в двулинейную схему изображен на следующем рисунке:

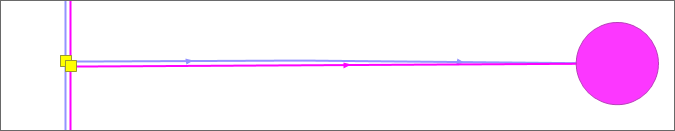

      Увеличенный фрагмент двулинейной схемы

      Рисунок 270. Увеличенный фрагмент двулинейной схемы


    • Сохранять переломы под прямым углом — при включении данной опции все повороты под прямым углом будут сохранены и повторяться в экспортированной схеме. На рисунке ниже из исходная схема (1) и далее показаны результаты без сохранения переломов (2) и с сохранением переломов (3).

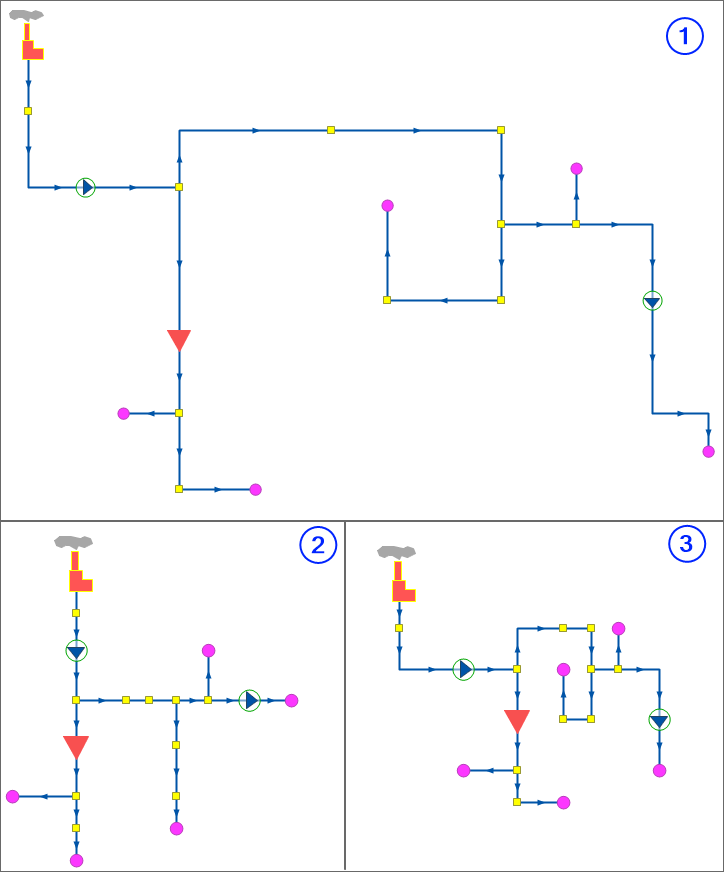

      Сохранение переломов на схеме

      Рисунок 271. Сохранение переломов на схеме


    • Не обрабатывать пересечения — по умолчанию ZuluThermo учитывает все пересечения трубопроводов при построении технологической схемы: если в исходном слое есть пересечение трубопроводов, то и в готовой схеме оно тоже будет.

      [Примечание]Примечание

      В рассматриваемой ситуации речь идёт о визуальном пересечении трубопроводов, при этом они не соединены между собой гидравлически.

      Чтобы в результирующей схеме не было пересечений, следует включить опцию Не обрабатывать пересечения.

      Пример построения схемы представлен на рисунке ниже:

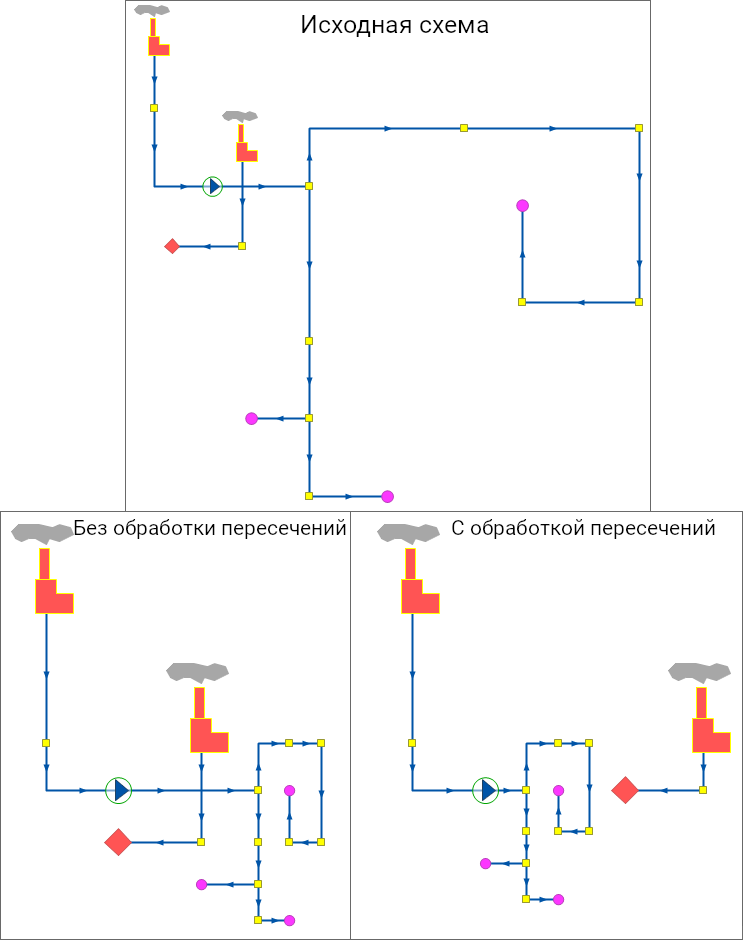

      Построение схемы с опцией "Не обрабатывать пересечения"

      Рисунок 272. Построение схемы с опцией "Не обрабатывать пересечения"


    • Игнорировать состояния объектов — при включении этой опции, ZuluThermo не учитывает отключения (отключенные участки, задвижки) и создает технологическую схему, включая в неё все связанные элементы.

    • Исключать контур ГВС — включите эту опцию, чтобы экспортировать схему без сетей горячего водоснабжения, подключённых с помощью вспомогательного участка для ЦТП.

    • Показать результат в новом окне — после выполнения экспорта слой откроется в новом окне (новой карте).

  6. Для настройки объектов, которые будут участвовать в экспорте нажмите кнопку Настройка экспорта. Объекты, не указанные в настройках экспорта, будут преобразованы как типовой узловой элемент узел (разветвление).

  7. В открывшемся окне настройки объектов:

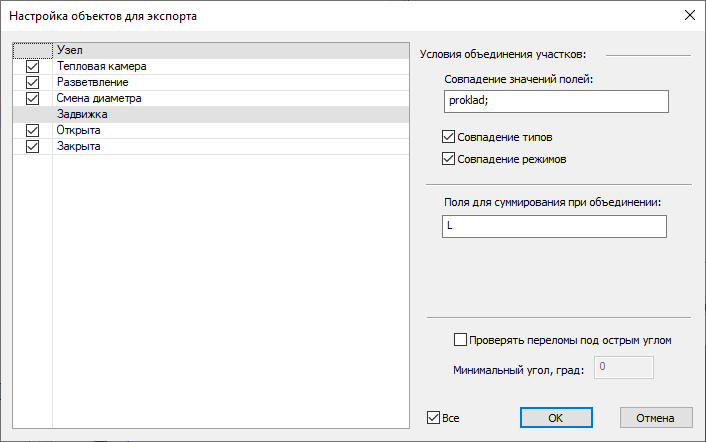

    Настройка экспорта объектов

    Рисунок 273. Настройка экспорта объектов


    1. Отметьте объекты (типы и режимы), которые будут участвовать в экспорте. Для выбора всех объектов установите галочку Все.

    2. Участки можно объединить в один на технологической схеме по различным условиям. Для этого вы можете указать:

      • Совпадение значений полей — указывается имя поля, по которому будет определяться одинаковые ли участки и объединять их в один.

        Например, можно использовать поле с видом прокладки трубопровода. Если участки идут последовательно и между ними объект, который не участвует в экспорте (не отмечен галочкой в окне настроек Рисунок 273, «Настройка экспорта объектов»), то участки с одинаковым диаметром будут объединены в один.

        Указываются реальные (имя поля) имена полей. Возможно указать несколько полей, для этого используйте разделитель точку с запятой ;. Например: proklad; ..., где proklad - имя поля Вид прокладки тепловой сети. При указании нескольких полей участки будут объединены только если совпадают оба указанных поля (например, диаметр и вид прокладки).

        При объединении вы можете указать Поля для суммирования, например длину, потери давления на участках или сумму местных сопротивлений и прочие поля. Указываются в данном окне в Полях для суммирования.

      • Совпадение типов — при включении данной опции участки будут объединяться не только по критерию Название поля, но и при условии совпадения типов. Если данную опцию не включать, то по данному полю будут объединяться участки разных типов.

      • Совпадение режимов — при включении данной опции участки будут объединяться не только по критерию Название поля, но и при условии совпадения режимов (и типов, если включена соответствующая опция). Если данную опцию не включать, то по названию будут объединяться участки разных режимов.

      • Поля для суммирования при объединении — указываются реальные имена полей. Возможно указать несколько полей, для этого используйте разделитель точку с запятой ;. Например: dPfact; ..., где dPfact - сумма потерь давления на участке.

    3. Опция Проверять переломы под острым углом включена по умолчанию и Минимальный угол в градусах указывается в поле рядом с опцией — перед экспортом будет проводиться проверка и если угол между объектам будет меньше 45° (значение по умолчанию), то будет выведено сообщение об ошибке и экспорт будет остановлен.

    4. Для сохранения настроек нажмите кнопку ОК.

  8. Чтобы запустить экспорт технологической схемы нажмите кнопку Расчет.

  9. В открывшемся диалоге укажите расположение и название слоя с результирующей технологической схемой. В строке Имя файла введите имя слоя и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  10. Введите пользовательское Название слоя и нажмите ОК.

    Начнется экспорт технологической схемы. Если включена опция Показать результат в новом окне, то после выполнения экспорта слой откроется в новом окне (новой карте).
