Запуск расчета

Для запуска расчета анализа сети по приборам:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов.

  2. Перейдите на вкладку Приборы.

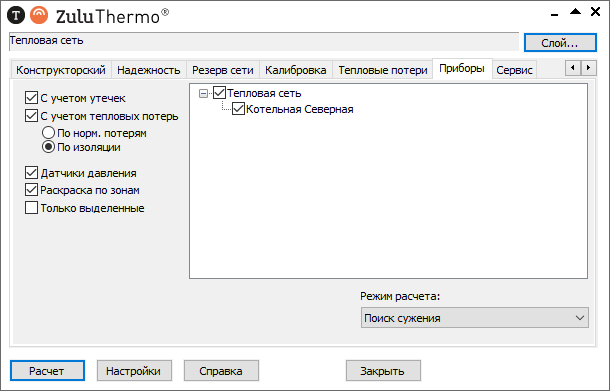

    Вкладка «Приборы» диалога гидравлических расчетов

    Рисунок 240. Вкладка «Приборы» диалога гидравлических расчетов


  3. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника. Установка флажка рядом с названием рассчитываемого слоя автоматически отметит сразу все источники.

    [Примечание]Примечание

    По умолчанию источники сортируются по значению поля Наименование источника по возрастанию. В настройках расчета на вкладке Вид вы можете изменить порядок сортировки источников.

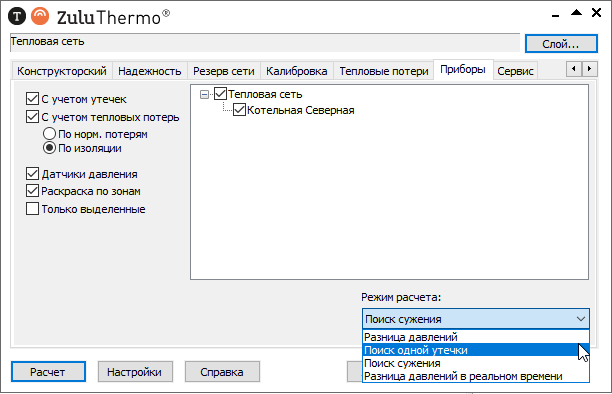

    Выбор источника для расчета

    Рисунок 241. Выбор источника для расчета


  5. Выберите Режим расчета:

    • Разница давлений.

    • Разница давлений в реальном времени — запускается с заданным интервалом времени (интервал пересчета указывается в настройках онлайн модели).

    • Поиск одной утечки.

    • Поиск сужения.

  6. Для расчета фрагмента сети, выделите объекты на схеме и установите опцию Только выделенные участки.

  7. Чтобы выделить на схеме объекты у которых заполнены поля Prt, Текущее давление (приборы), м — включите опцию Датчики давления. Объекты будут выделены символом "красным кружком".

  8. Нажмите кнопку Расчет.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта тепловой сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне Сообщения программа выдаст уведомление ошибке. Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если пользователь укажет диаметр участка более 1.4 м, то программа выдаст ошибку. Более подробно о возможных ошибках можно узнать в разделе Возможные ошибки расчетов).

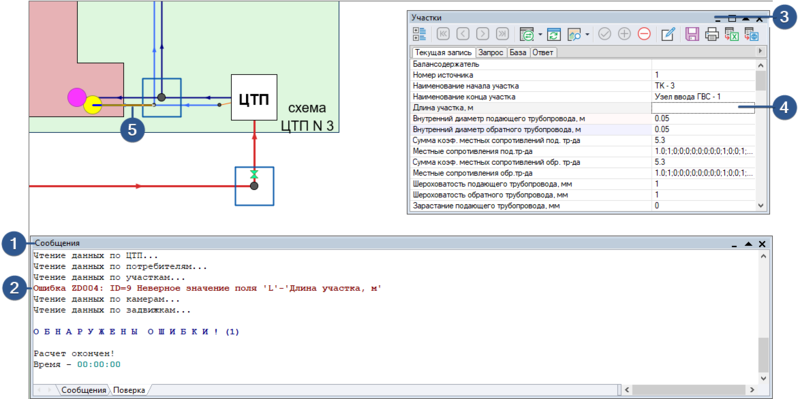

Ошибка при запуске расчета

Рисунок 242. Ошибка при запуске расчета


  1. Окно Сообщения.

  2. Сообщение об ошибке.

  3. Окно базы данных объекта, у которого обнаружена ошибка.

  4. Поле базы данных с ошибочным значением.

  5. Объект с ошибкой в данных.
