Поиск утечек и аномалий

Цель расчета

Цель расчета — определение различных гидравлических аномалий (утечек, несанкционированный отбор, неисправность задвижки, сужение диаметра) в тепловой сети, при совместном использовании гидравлической модели и показаний приборов.

[Предупреждение]Предупреждение

Данный расчет дополнительно требует лицензию на наладочный расчет!

Расчет поддерживает следующие режимы:

  • Разница давлений.

  • Разница давлений в реальном времени.

  • Поиск одной утечки.

  • Поиск сужения.

[Предупреждение]Предупреждение

Без реально установленных на сети приборов поиск утечек и аномалий корректно работать не будет! Для выполнения расчета требуются исходные данные, полученные в результате измерений. Важно, чтобы данные измерений расхода и давления были взяты за один момент времени (например: один час, или с другой небольшой разницей во времени).

Для одновременного снятия показаний с приборов вы можете использовать ZuluOPC — программный комплекс со встроенной поддержкой технологии OPC для получения данных от измерительных приборов, SCADA и систем автоматизации.

Исходные данные для расчета берутся из полей, предварительно указанных в настройках онлайн модели. Вы также можете проводить расчеты в режиме "реального времени". В этом случае расчет запускается с заданным интервалом времени (интервал пересчета указывается в настройках онлайн модели).

В базе данных объектов тепловой должны быть предварительно настроены поля для исходных данных (в настройках онлайн-модели, так как поля используются те же самые).

[Примечание]Примечание

Объекты сети, у которых заполнены поля с данными по приборам, можно быстро выделить на схеме — для этого установите опцию Датчики давления на панели расчетов ZuluThermo и объекты будут выделены символом "красным кружком":

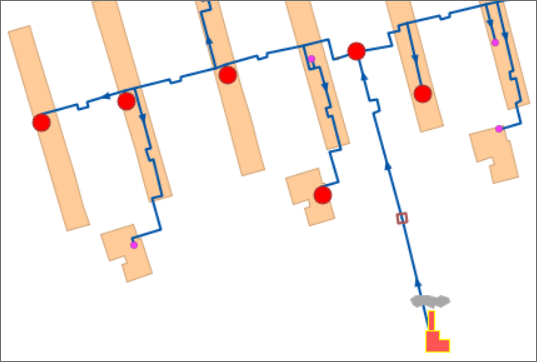

Отображение приборов на схеме

Рисунок 210. Отображение приборов на схеме


Обнаружение и визуализация отклонений модели от показаний приборов

Если гидравлическая модель тепловой сети откалибрована, то гидравлический расчет, выполненный для текущих расходов на потребителях, должен в результате получить давления в узлах, совпадающие с показаниями датчиков давления.

Снятие показаний приборов и выполнение соответствующего гидравлического расчета можно выполнять с заданной периодичностью.

Если за период измерения в реальной сети произошли изменения, которые не описаны в гидравлической модели (возникновение утечки, несанкционированный отбор, изменение гидравлического сопротивления участка, вызванного неисправностью задвижки и т. д.), то гидравлический расчет зафиксирует расхождение между расчетными давлениями и показаниями манометров, а также расхождение между суммарным расходом на источниках в модели и показаниями расходомеров.

Можно визуализировать расхождения в виде тематической раскраски — для этого установите опцию Раскраска по зонам на панели расчетов ZuluThermo.

Обнаружение и визуализация отклонений расчетной модели тепловой сети от показаний приборов можно проводить в режиме реального времени, для этого в настройках расчета указывается время автоматического пересчета модели. В результате автоматического расчета в поля для результатов расчета будут записываться обновленные данные, если включены временные раскраски или надписи — они тоже будут обновляться.

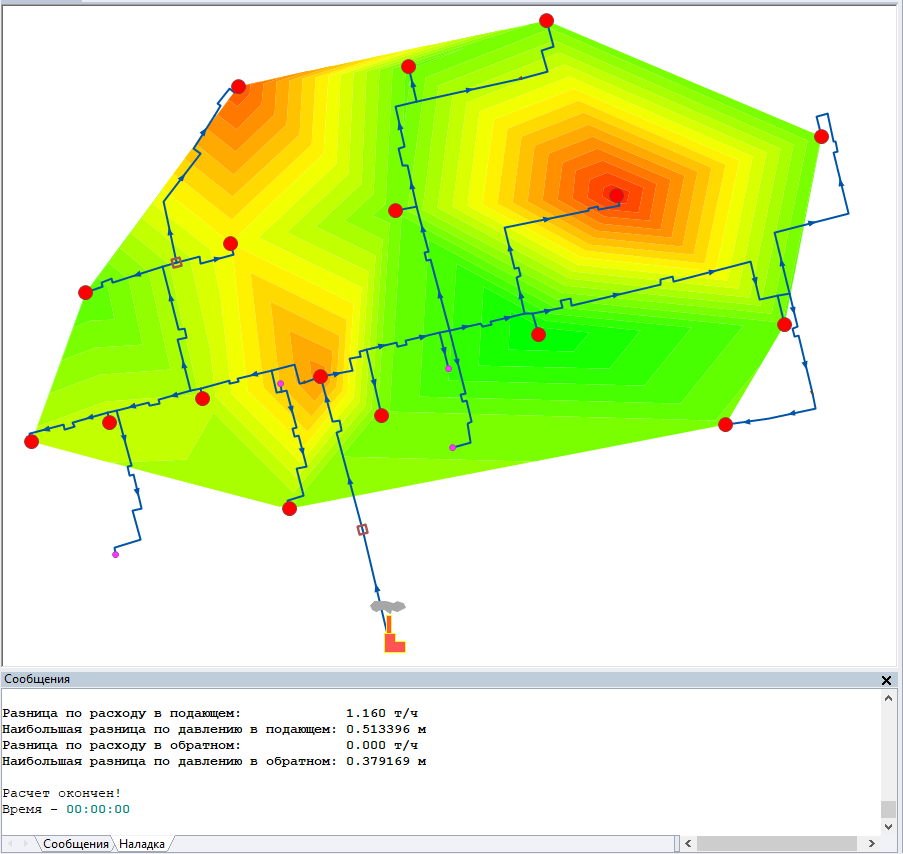

Разница давлений в виде тематической раскраски

Рисунок 211. Разница давлений в виде тематической раскраски


Локализация утечек

Если расход на источнике по расходомеру стал заметно больше расхода в гидравлической модели, то можно предположить возникновение утечки.

В идеале точечную утечку можно локализовать с точностью до места на конкретном участке сети.

Реальная точность локализации зависит от качества гидравлической модели, количества, точности и местоположения приборов на сети, одновременности снятия показаний.

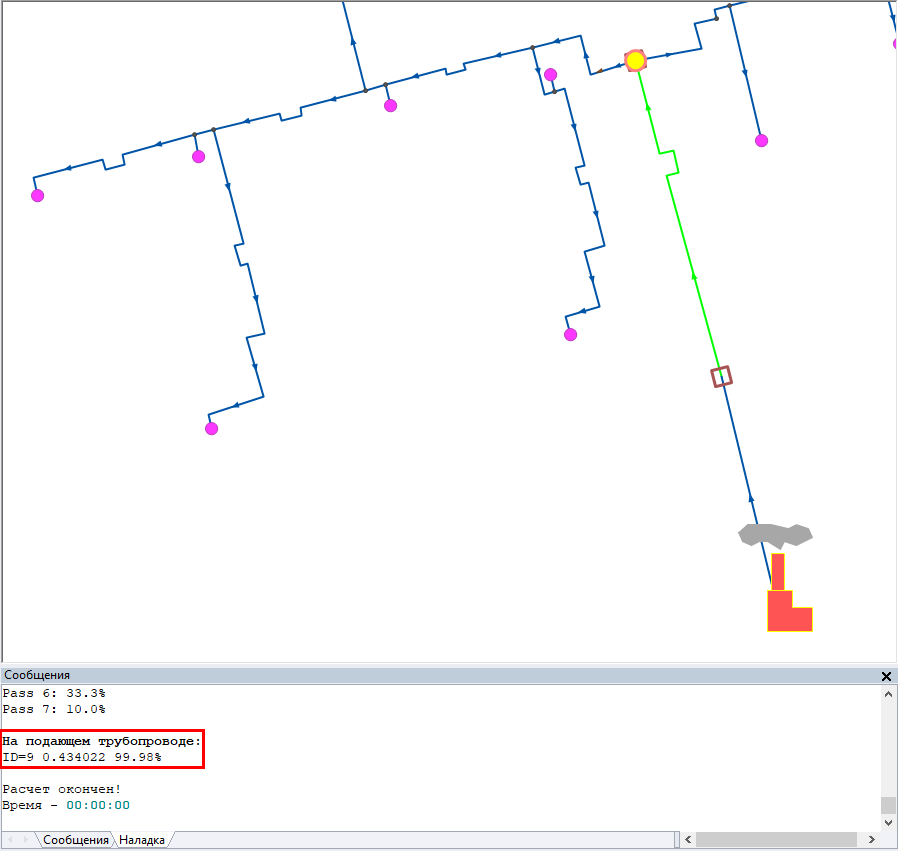

Утечка на участке

Рисунок 212. Утечка на участке


Локализация сужения на участке

Если расход на источнике по расходомеру совпадает с расходом в гидравлической модели, но возникли заметные расхождения по давлениям в узлах сети, то можно предположить возникновение изменения сопротивления на участке сети.

Возникший дефект на участке сети, вызванный изменением его сопротивления, можно локализовать с точностью до участка.

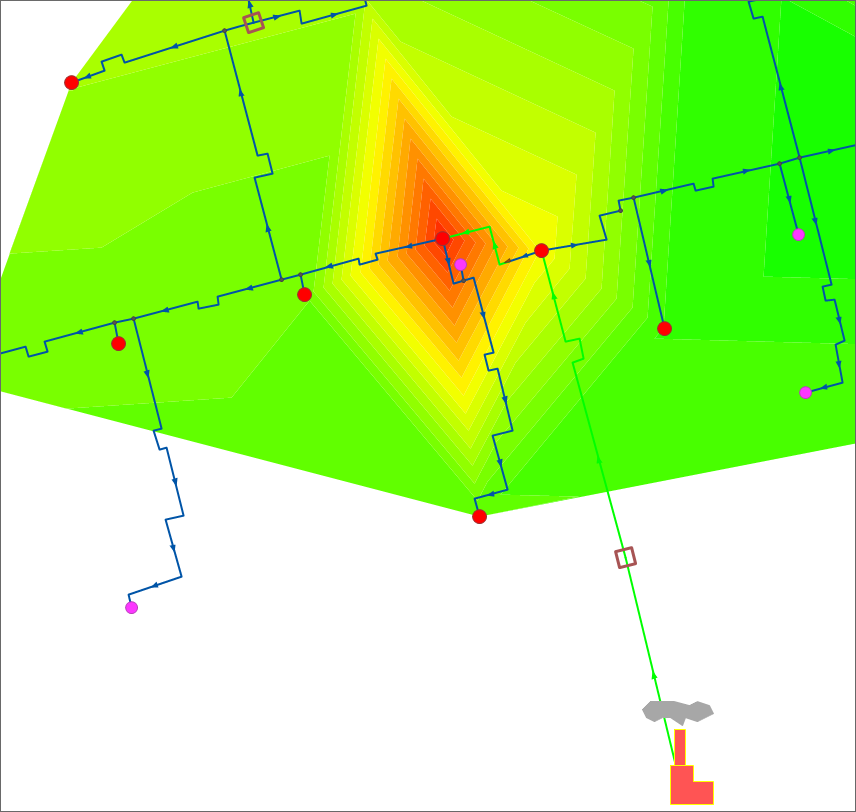

Локализация сужения на участке — локальное сопротивление

Рисунок 213. Локализация сужения на участке — локальное сопротивление
