Создание нового типа объектов

[Предупреждение]Предупреждение

В слое тепловых сетей можно создавать новые типы объектов только в том случае, если они не будут участвовать в расчетах.

Можно создать новые режимы работы для стандартных объектов, включенных в математическую модель тепловой сети.

Для создания нового типа объекта следует:

  1. На панели инструментов окна Структура слоя нажать кнопку Новый… или пункт меню Правка|Новый тип... (смотрите Рисунок 89, «Создание нового типа»).

    Создание нового типа

    Рисунок 89. Создание нового типа


  2. В строке Название открывшейся закладки ввести пользовательское название типа, которое одновременно отобразится и в появившейся строке дерева типов. Например, Смотровая камера, как показано на Рисунок 90, «Название нового типа».

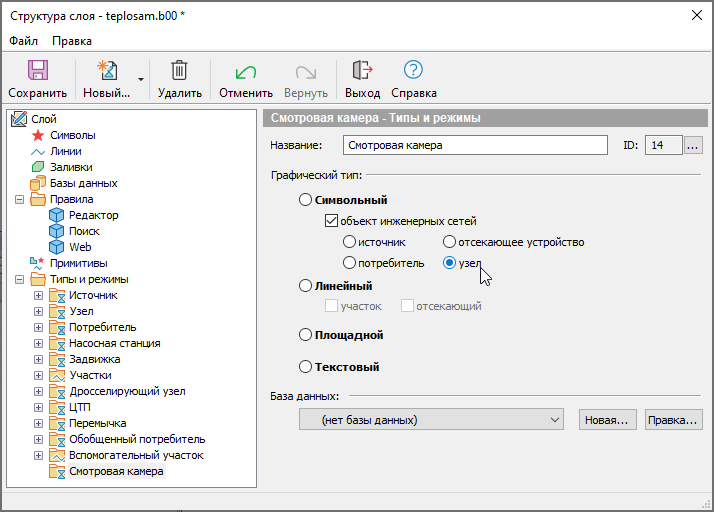

    Название нового типа

    Рисунок 90. Название нового типа


  3. Выбрать графический тип создаваемого объекта (если это объект инженерной сети, то необходимо определить какие функции он выполняет в сети: источник, потребитель, отсекающее устройство или узел). Как видно на следующем рисунке, Смотровая камера относится к типу узел;

  4. Если надо, чтобы созданный тип использовал предварительно созданную базу данных, сделать щелчок левой кнопкой мыши по строке База данных и в выпадающем списке выбрать нужную базу, как показано на Рисунок 91, «Выбор базы для нового типа». Если база данных этому типу не нужна, этот пункт можно не выполнять.

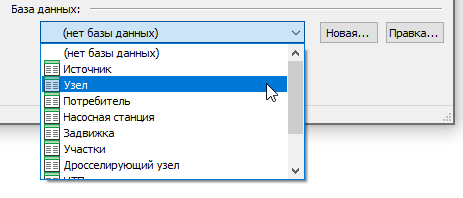

    Выбор базы для нового типа

    Рисунок 91. Выбор базы для нового типа


  5. Далее для созданного типа следует создать режимы его работы (отображения), подробнее об этом смотрите соответствующий раздел (Создание нового режима);

  6. Нажать кнопку Сохранить.
