Любой типовой объект, для его отображения на карте, должен иметь хотя бы один режим работы. Для стандартных объектов, включенных в математическую модель тепловой сети, режимы их работы созданы по-умолчанию.

Настройка отображения типовых объектов и режимом их работы:

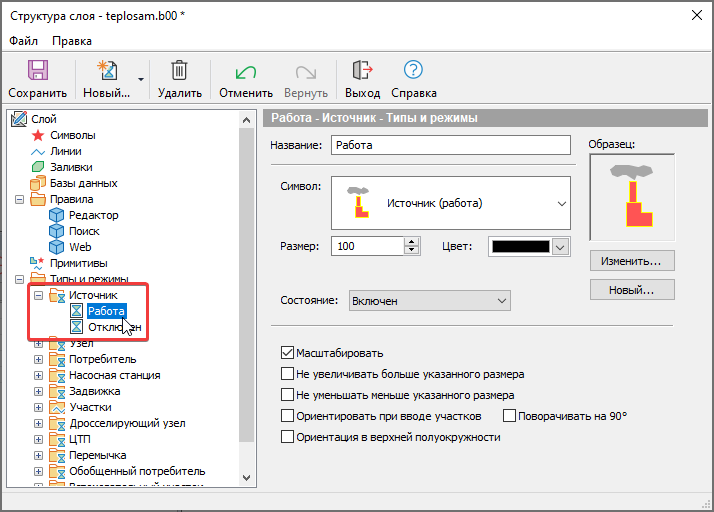

Рисунок 92. Вкладка «Режим символьного объекта»

Вкладка режима на Рисунок 92, «Вкладка «Режим символьного объекта»» имеет следующие элементы управления:

Кнопки Изменить и Новый- позволяют изменять существующее и создавать новое отображение выбранного режима в редакторе символов;

	Примечание
	Подробнее о работе в редакторе можно узнать в справочном пособии по работе с ZuluGIS в разделе Работа с векторными слоями\|Редактор структуры слоя\|Редактор символов.

Для регулирования размеров символов на карте вводится масштабирующий коэффициент, который задается в строке Размер. Поскольку размеры символов из библиотеки символов задаются в относительных единицах (пикселях), то заранее неизвестно, какого размера они будут на той или иной карте, так как слой может создаваться для масштабов области, города, квартала, помещения. Чем больше значение коэффициента, тем крупнее будут выглядеть символы на карте (при одном и том же масштабе карты);
Флажок Масштабировать включает режим масштабирования символа, т. е. изменение размеров символа при изменении масштаба карты;
Флажок Не увеличивать больше указанного размера- не позволяет увеличивать символ, когда масштаб карты становится меньше указанного в строке Размер;
Флажок Ориентировать при вводе участков - если этот флажок отмечен, то объекты наносятся по направлению ввода участков;
Флажок Поворачивать на 90 град − поворачивает объект на 90 градусов относительно того, как он изображен в редакторе символов.

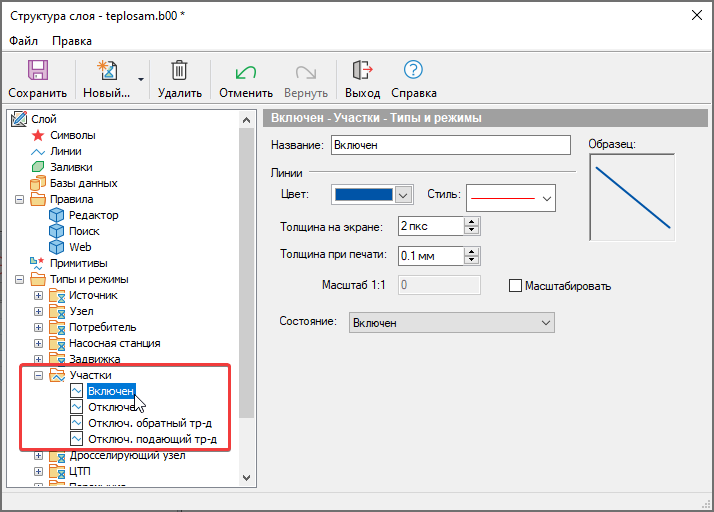

При задании режима для линейного типа, необходимо задать стиль вывода на экран, толщину на экране и толщину при печати (Рисунок 93, «Режим линейного объекта»).

Рисунок 93. Режим линейного объекта
