Создание нового тематического файла

Программа позволяет создать пользовательский фильтр по окраске объектов сети в зависимости от любого параметра в базах данных этих объектов. Кроме изменения цвета, возможно сделать объекты и бирки (подписи) объектов невидимыми.

Тематический фильтр применяется к определённом типу объектов (источник, узел, потребитель...), при этом можно указать режимы, которые будут окрашиваться.

Создать, записать и отредактировать тематический фильтр можно в редакторе фильтров. Для вызова редактора следует выбрать пункт меню системы Карта|Тема|Редактор фильтра.

Зададим тематическую раскраску для участков, длина которых больше и меньше 50 метров.

Сначала необходимо создать тематический фильтр, для этого следует:

  1. В меню Карта выбрать команду Тема|Редактор фильтра;

  2. Нажать кнопку Слой, и в появившемся окне выбора файла указать слой тепловой сети;

  3. В строке Шаблон ввести имя шаблона. (Например, Окраска по длине, смотрите Рисунок 469, «Создание тематического фильтра»);

  4. Из выпадающего списка База выбрать базу данных Участки;

  5. Чтобы раскрасить только определённые режимы типового объекта, следует нажать кнопку Режимы, и в открывшемся окне отметить раскрашиваемые режимы.

  6. В строке Имя задать название первого условия. (Например, Длина меньше 50 метров).

    В разделе набора условий в строке Длина участка, м ввести: <50

    [Примечание]Примечание

    Синтаксис условий запроса аналогичен синтаксису в окне запросов по семантической базе данных.

  7. Указать тип объекта, выбрав вкладку Линейные.

    В разделе Линии задать цвет, стиль и толщину линий трубопровода (Рисунок 469, «Создание тематического фильтра»).

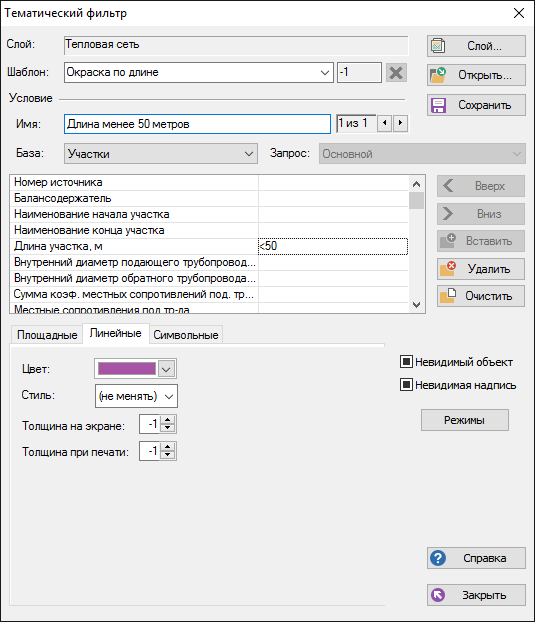

    Создание тематического фильтра

    Рисунок 469. Создание тематического фильтра


  8. Для ввода следующего запроса нажать стрелку в разделе ;

  9. В строке Имя задать название второго условия. (смотрите Рисунок 470, «Создание тематического фильтра, 2-ое условие»);

  10. В строке Длина участка, м ввести: >=50 И <=200. (смотрите Рисунок 470, «Создание тематического фильтра, 2-ое условие»);

  11. В разделе Линии задать стиль,цвет и толщину трубопровода;

  12. Сохранить шаблон (кнопка Сохранить).

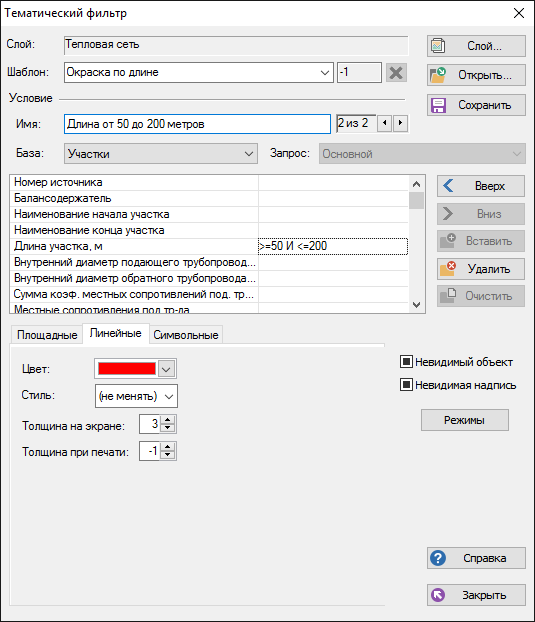

Создание тематического фильтра, 2-ое условие

Рисунок 470. Создание тематического фильтра, 2-ое условие


Теперь на основе тематического фильтра создаётся тематический файл:

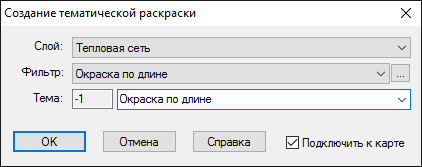

  1. В меню Карта выбрать пункт Тема|Создать.

  2. В выпадающем списке Слой нажать на стрелку () и выбрать слой тепловой сети.

  3. В строке Фильтр нажать стрелку и выбрать фильтр, созданный на предыдущем этапе (Окраска по длине).

  4. В строке Тема стереть надпись <Новая> и написать пользовательское название темы, например, также Окраска по длине.

  5. Отметить опцию Подключить к карте, нажать кнопку ОК. На экране отобразится созданная тематическая раскраска.
