Моделирование тепловой сети на сброс, в зависимости от давления в точке слива и диаметра отверстия, осуществляется с помощью типового объекта Задвижка. Рисунок 51, «Пример тепловой сети, работающей на слив»

Для этого следует указать значение -1 (минус 1) для поля Степень открытия (поля в базе данных Per_pod или Per_obr), а также указать диаметр сливного отверстия — для этого используйте поля Условный диаметр на подающем или Условный диаметр на обр. (Dpod или Dobr).

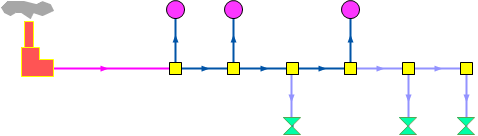

На Рисунок 51, «Пример тепловой сети, работающей на слив» изображен пример тепловой сети, работающей на слив. Источник, например, геотермальный, подаёт теплоноситель по одному трубопроводу и осуществляет 100% подпитку. Давление в обратном трубопроводе определяется в результате расчета и зависит от расходов на слив.

При выполнении расчета в строку сообщений при этом выводится следующее сообщение вида: Предупреждение Z638: ID=2 Задвижка работает на слив из подающего (обратного) трубопровода.
