Локальное сопротивление — это символьный объект тепловой сети, на котором при необходимости можно задать сопротивление в любой точке сети. Например, в том месте, где происходит резкое сужение либо расширение трубопровода или установлен диффузор (постепенное расширение), конфузор (постепенное сужение), грязевик, прибор учета...

Может быть установлен на подающем, обратном или на обоих трубопроводах одновременно, в зависимости от заданных исходных данных.

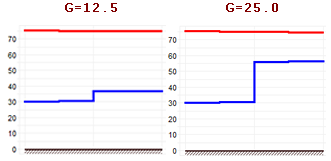

Так как это нерегулируемое сопротивление, то величина потерь напора зависит от квадрата проходящего расхода. На рисунке ниже (Рисунок 63, «Локальное сопротивление на обратном трубопроводе») видно, как меняются потери на локальном сопротивлении, установленном на обратном трубопроводе, при увеличении расхода через него в два раза.

Исходные данные представлены в разделе Основные исходные данные для выполнения наладочного и поверочного расчетов: Локальное сопротивление.

Является одним из режимов работы объекта Дросселирующий узел. Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) типа в структуре слоя тепловой сети – ID 7. Номер режима — 9.
