Ввод узловых объектов сети

Если использовать второй способ, то последовательность действий должна быть следующей:

  1. Включить режим редактирования слоя ;

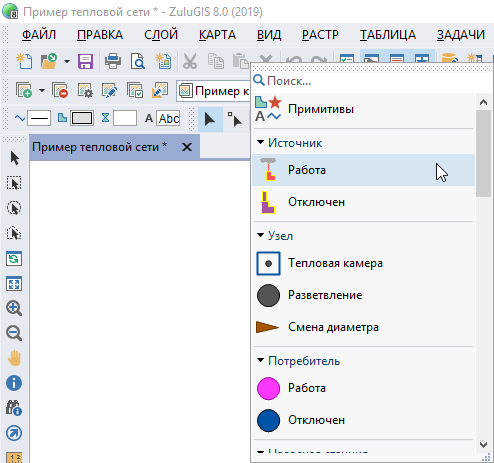

  2. Нажать кнопку выбор типа и в выпадающем списке выбрать режим источника Работа (то есть включен), смотрите Рисунок 107, «Выбор режима источника».

    Выбор режима источника

    Рисунок 107. Выбор режима источника


  3. Щелкнуть в том месте карты, где будет установлен источник.

    Ввод источника

    Рисунок 108. Ввод источника


  4. Нажать кнопку выбор типа и в выпадающем списке выбрать режим узла Тепловая камера;

  5. Щелкнуть в том месте карты, где будет камера, смотрите Рисунок 109, «Ввод камеры».

    Ввод камеры

    Рисунок 109. Ввод камеры


  6. Нажать кнопку выбор типа и в выпадающем списке выбрать режим насосной станции Работа(то есть включена);

  7. Щелкнуть в том месте карты, где будет изображена насосная станция, смотрите Рисунок 110, «Ввод насосной станции»

    Ввод насосной станции

    Рисунок 110. Ввод насосной станции


  8. Нажать кнопку выбор типа и в выпадающем списке выбрать режим потребителя Включен;

  9. Щелкнуть в том месте карты, где будет потребитель.

    Ввод потребителя

    Рисунок 111. Ввод потребителя


  10. Нажать кнопку выбор типа и в выпадающем списке выбрать режим участка Включен (то есть открыты оба трубопровода);

  11. Щелкнуть левой кнопкой мыши по источнику, «зацепившись» за него;

  12. Сделать двойной щелчок по тепловой камере для соединения её с источником;

  13. Аналогичным образом соединить оставшиеся элементы, смотрите Рисунок 112, «Ввод оставшихся элементов».

    Ввод оставшихся элементов

    Рисунок 112. Ввод оставшихся элементов


[Предупреждение]Предупреждение

Устанавливать таким образом объекты на уже нарисованные участки сети нельзя. Их следует вставлять объекты только в режиме Узлы .
