Определить количество и диаметр шайбы на подающем (по умолчанию шайба подбирается всегда на подающем) при известном расходе через шайбы, перепаде давления на шайбе и условии минимального диаметра. На следующем рисунке показаны исходные данные, другие поля в этом случае будут результатами расчета.

Рисунок 279. Расчёт дроссельной шайбы (определение диаметра шайбы)

Определить перепад давления при известном расходе и диаметрах дроссельных шайб. На рисунке ниже показаны исходные данные, другие поля в этом случае будут результатами расчета: при расходе 0,4 т/ч, шайбе на подающем 6 мм и шайбы на обратном 3 мм, потери давления будут 20,99 м.

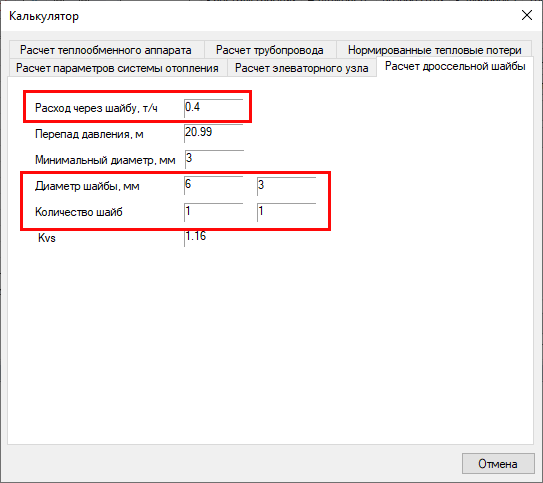

Рисунок 280. Расчёт дроссельной шайбы (определение потерь давления при заданных диаметрах шайб)
